會員注冊三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件，其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。

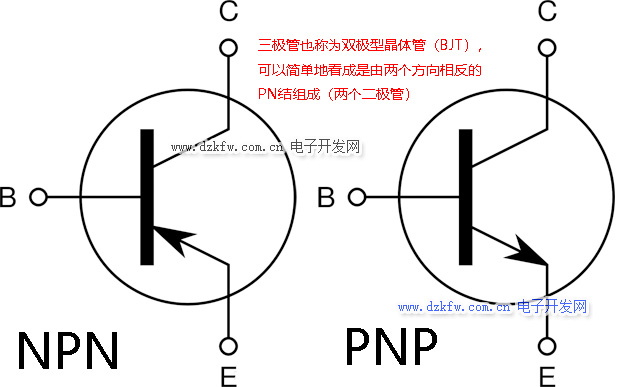

三極管也稱為雙極型晶體管（BJT），可以簡單地看成是由兩個方向相反的PN結組成（兩個二極管），怎么樣快速判斷它的工作狀態？很簡單！每個PN結都有兩種工作狀態：正偏和反偏，所以三極管就有了四種工作狀態。①、發射結正偏，集電結反偏：放大（有源）區；
②、發射結和集電結都是正偏：飽和區；
③、發射結和集電結都是反偏：截止區；
④、發射結反偏，集電結正偏：反向放大區！第四種狀態和第一種狀態相對應，因此有源區也稱為正向放大區，大家可以琢磨琢磨最后一種狀態可以運用在哪些領域？
晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，可分為PNP和NPN兩種。場效應晶體管（Field Effect Transistor縮寫(FET)）簡稱場效應管。主要有兩種類型：結型場效應管（junction FET—JFET)和金屬 - 氧化物半導體場效應管（metal-oxide semiconductor FET，簡稱MOS-FET）。由多數載流子參與導電，也稱為單極型晶體管。

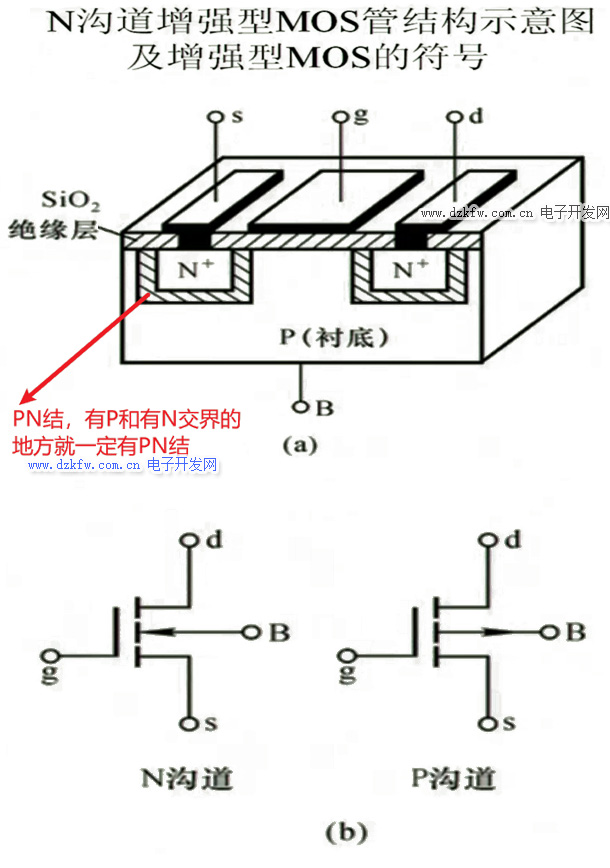

場效應管MOS管 它屬于電壓控制型半導體器件。具有輸入電阻高、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域寬等優點，現已成為雙極型晶體管和功率晶體管的強大競爭者。場效應管（FET）是利用控制輸入回路的電場效應來控制輸出回路電流的一種半導體器件，并以此命名。由于它僅靠半導體中的多數載流子導電，又稱單極型晶體管。
選用MOS管還是三極管？1、場效應管是電壓控制元件，而三極管是電流控制元件。在只允許從信號源取較少電流的情況下，應選用場效應管；而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用三極管。2、場效應管是利用多數載流子導電，所以稱之為單極型器件，而三極管是即有多數載流子，也利用少數載流子導電。被稱之為雙極型器件。
3、有些場效應管的源極和漏極可以互換使用，柵壓也可正可負，靈活性比三極管好。
4、場效應管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上，因此場效應管在大規模集成電路中得到了廣泛的應用。
5、場效應晶體管具有較高輸入阻抗和低噪聲等優點，因而也被廣泛應用于各種電子設備中。尤其用場效管做整個電子設備的輸入級，可以獲得一般三極管很難達到的性能。
6、三極管便宜，場效應晶體管管貴。三極管比較便宜，用起來方便，常用在數字電路開關控制。
7、三極管損耗大，場效應晶體管損耗較小。
8、什么時候用MOS管還是三極管？場效應晶體管常用來電源開關，以及大電流地方開關電路。MOS管用于高頻高速電路，大電流場合，以及對基極或漏極控制電流比較敏感的地方。一般來說低成本場合，普通應用的先考慮用三極管，不行的話考慮場效應晶體管。
