會員注冊（一）濕度測量電路檢測電路的選擇
1、電源選擇
一切電阻式濕度傳感器都必須使用交流電源，否則性能會劣化甚至失效。
電解質濕度傳感器的電導是靠離子的移動實現的，在直流電源作用下，正、負離子必然向電源兩極運動，產生電解作用，使感濕層變薄甚至被破壞；在交流電源作用下，正負離子往返運動，不會產生電解作用，感濕膜不會被破壞。
交流電源的頻率選擇是，在不產生正、負離子定向積累情況下盡可能低一些。在高頻情況下，測試引線的容抗明顯下降，會把濕敏電阻短路。另外，濕敏膜在高頻下也會產生集膚效應，阻值發生變化，影響到測濕靈敏度和準確性。
2．溫度補償
濕度傳感器具有正或負的溫度系數，其溫度系數大小不一，工作溫區有寬有窄。所以要考慮溫度補償問題。
對于半導體陶瓷傳感器，其電阻與溫度的的關系一般為指數函數關系，通常其溫度關系屬于NTC型，即
H：相對濕度； T：絕對溫度；
R0：在T=0℃相對濕度H=0時的阻值；
A：濕度常數；B：溫度常數。
溫度系數＝
濕度系數＝
濕度溫度系數＝
若傳感器的濕度溫度系數為0.07％RH/℃，工作溫度差為30℃，測量誤差為0.21％RH/℃，則不必考慮溫度補償；若濕度溫度系數為0.4％RH/℃，則引起12％RH/℃的誤差，必須進行溫度補償。
3．線性化

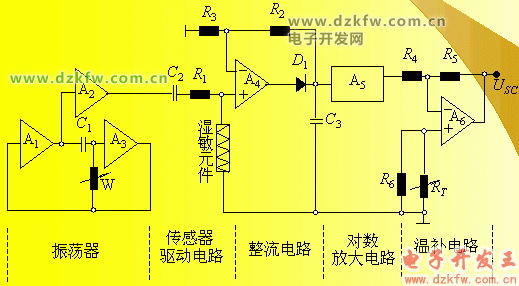

濕度傳感器的感濕特征量與相對濕度之間的關系不是線性的，這給濕度的測量、控制和補償帶來了困難。需要通過一種變換使感濕特征量與相對濕度之間的關系線性化。下圖為濕度傳感器測量電路原理框圖。
濕度傳感器測量電路原理框圖
（二）典型電路
電阻式濕度傳感器，其測量電路主要有兩種形式：
1．電橋電路

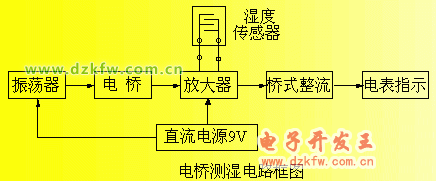

振蕩器對電路提供交流電源。電橋的一臂為濕度傳感器，由于濕度變化使?jié)穸葌鞲衅鞯淖柚蛋l(fā)生變化，于是電橋失去平衡，產生信號輸出，放大器可把不平衡信號加以放大，整流器將交流信號變成直流信號，由直流毫安表顯示。振蕩器和放大器都由9V直流電源供給。電橋法適合于氯化鋰濕度傳感器。
便攜式濕度計的實際電路
2．歐姆定律電路

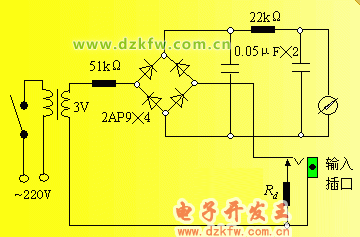

此電路適用于可以流經較大電流的陶瓷濕度傳感器。由于測濕電路可以獲得較強信號，故可以省去電橋和放大器，可以用市電作為電源，只要用降壓變壓器即可。其電路圖如圖。
3．帶溫度補償?shù)臐穸葴y量電路

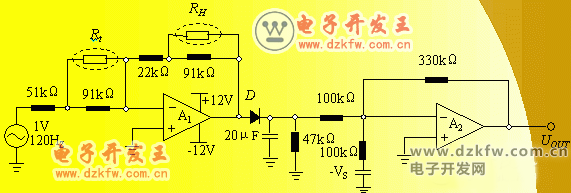

在實際應用中，需要同時考慮對濕度傳感器進行線性處理和溫度補償，常常采用運算放大器構成濕度測量電路。下圖為濕度測量電路中Rt是熱敏電阻器（20kΩ， B=4100K）；RH為H204C濕度傳感器，運算放大器型號為LM2904。該電路的濕度電壓特性及溫度特性表明：在（30％～90％）RH、 15℃～35℃范圍內，輸出電壓表示的濕度誤差不超過3％RH。
