會員注冊plc的二級制、十進制、十六進制是什么意思，這個問題是編程的一個基本問題，無論你是搞哪種編程都是要懂的，是計算機的基礎。十進制(DEC)是我們平常中使用的，逢十進，二進制(BIN)的數用0~1表示，如十進制20的二進制就是10100，十六進制用0~F表示，其中A~F表示從10到15,同樣十進制20的十六進制就是14(逢16進位)。還有一種就是8進制(OCT)。PLC中的端子編號有采用8進制的如三菱的0~7,10~17，有16進制的如西門子0~15。
二進制、十進制、十六進制就是計算機程序指令的表達形式，它們之間可以相互轉換。 PLC通過二進制、十進制或者十六進制形式將用戶的各種指令存儲記錄下來，通過內部邏輯運算，輸出各類機械設備可識別的數字或模擬信號來控制人們的生產活動。簡單說，二進制、十進制、十六進制就是 PLC指令的表現形式。

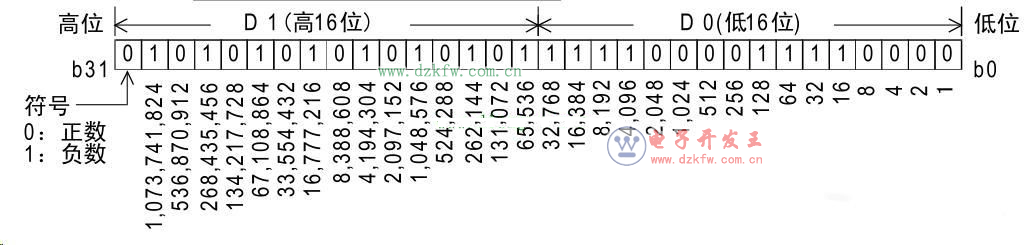

那么我們PLC中用的這些進制有什么用呢，首先計算的計算機都是以二進制的形式計算的，存儲的數據也是二進制的形式，PLC也是一種控制器，帶有CPU的同樣適用于二進制。PLC是邏輯控制器，0代表關、1代表開，這就是簡答的二進制使用，這樣PLC中所有的邏輯開關如輸入、輸出、輔助繼電器的狀態都可以以數據的形式表達，10進制的數據在PLC中有兩種表達方式或者是數據寄存器類型，一種是16位的，一種是32位的。前面我們說數據處理都是以2進制格式進行的，這里所說的16、32位就是以0和1組成的位數，比如16位數據可以表達的范圍帶符號的話是-32768～+32767，32位范圍是-2147483648～+2147483647。在三菱plc中根據數據的范圍有16位指令和32指令之分，如加減乘除四則運算。
在PLC中區分?jǐn)?shù)據的進制，如三菱中的K表示十進制，H表示十六進制，還有浮點數E。另外還有“位”和“字”概念的軟元件，位有兩種狀態0和1用于代表邏輯開關,字是由16個位組成的用于表達數據或者存儲數據，它們之間可以相互轉換，就如同二進制和16進制數據的轉換。比如MOV D0 K4M0，如果D0是30000(111010100110000)，那么M0~M15D的狀態就是16位二進制的數從低位到高位。
