控制系統中AI、AO、DI、DO是集散控制系統中模塊上常見的一些基本標注，好處就是便于分清什么類型量的設備，方便前期的產品選型及后期的維修與保養。
同時將現場模擬量儀表和開關量設備等進行清晰分類，便于后期儀表和設備的弱電信號接線。
一、AI , AO , DI, DO 的意思
其實很簡單，AI、AO、DI、DO它們都是英文名稱的首字母簡寫。
- A的英文全稱Analog（模擬量）
- D的英文全稱Digital（數字量）
- I的英文全稱Input（輸入）
- O的英文全稱Output（輸出）
AI表示的是模擬量輸入，AO是模擬量輸出，DI是數字量輸入，DO是數字量輸出。
| 字母 | 含義 |
|---|---|
| AI | 模擬量輸入 |
| AO | 模擬量輸出 |
| DI | 數字量輸入 |
| DO | 數字量輸出 |
二、 AI , AO , DI, DO 的功能
- AI模擬量輸入
功能：把被控對象模擬量轉換成計算機能識別的數字信號。被控對象模擬量有：溫度、壓力、流量、液位、成分。還有熱電偶、熱電阻輸入卡件。把這些卡件統稱為AI輸入模塊或AI輸入設備。 - AO模擬量輸出
功能：把計算機的輸出數字信號轉換成外部過程控制儀表或裝置能夠接受的模擬量信號。目的：就是驅動現
場各類執行機構的控制。例如現場的電動調節閥、氣動調節閥等的控制。 - DI數字量輸入
功能：把生產過程中只有兩種狀態的開關量信號轉換成計算機可識別的信號形式。例如現場的限位開關、繼電器、電動機等開關量狀態。 - DO數字量輸出
功能：把計算機輸出的二進制代碼來表示的開關量信號轉換成能對生產過程進行控制或顯示狀態的開關量信號。例如現場的指示燈亮/滅、電機的啟/停、閥門的開/關、繼電器的通/斷等開關量的狀態控制與狀態顯示。

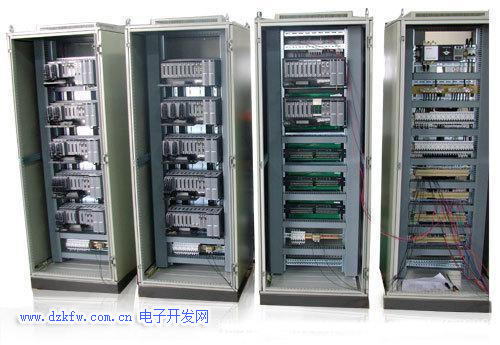

在集中控制系統中，比如PLC控制或DCS控制系統中，常聽到DI，DO，AI，AO信號 ，這是大家為了表達方便用的簡稱，是相對于PLC或DCS控制柜本身一種輸出量和輸入量的說法，為便于大家學習以舉例的方法向大家說明。注意：所有的輸入輸出信號以機柜為參照，否則會混淆。
1. DI信號：數字輸入信號（digital input）
所謂數字信號，及高電平1和低電平0，在控制上也就是斷開或閉合，DI就是一個開關量的輸入信號，給PLC或DCS一個斷開和閉合的命令，和常開啟動按鈕開關一樣，按下就是一個閉合信號；常用于狀態的顯示，比如斷路器合閘了，在DCS畫面顯示閉合。
2. DO信號：數字輸出信號（digital output）
是一種開關量的輸出信號，即PLC發出一個啟動或停止的信號給設備，使設備啟動；比如電機的啟動，通過DCS認為發出啟動命令，電機控制回路接通，接觸器得電吸合，電機啟動；功能和啟動按鈕一樣。
3. AI信號：模擬量輸入
所謂模擬量即4-20mA或0-10V的電流或電壓信號，輸入到DCS中，經過變換，還原出原來的值，比如電流值到DCS中顯示出來；電流互感器二次值（5A）經過電流變送器轉換成4-20mA信號（5A對應20mA）,輸入到DCS機柜，經過轉換，在DCS中顯示實際的電流值。
4. AO信號：模擬量輸出
和AI相反，AO是DCS輸出4-20mA或0-10V信號，去控制設備的運行參數；比如，變頻器的速度控制過程，以40HZ為例，通過遠程DCS控制，認為給定參數值：40HZ，DCS同樣發出一個對應的模擬量電流值，在4-20mA范圍內（20mA對應50HZ），信號傳入到變頻器的控制器，變頻器按照要求運行在40HZ。
總結
以上就是工業控制系統中AI、AO、DI、DO的含義及功能詳解。
本文章內容源于網絡、工業書籍等，由本賬號收集整理，供參考，望共同進步；如有侵權，聯系刪除。
