會員注冊西門子plc置位與復位指令的功能
置位（S）、復位（R）指令的LAD和STL形式以及功能。

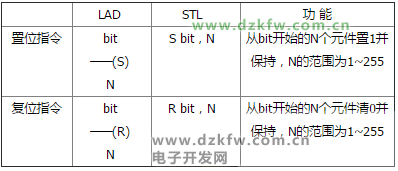

表 置位、復位指令的LAD和STL形式以及功能
圖所示為S、R指令的用法。
圖 S、R指令
使用說明：
1、對位元件來說一旦被置位，就保持在接通狀態，除非對它復位；而一旦被復位就保持在斷電狀態，除非再對它置位。
2、S、R指令可以互換次序使用，但由于plc采用掃描工作方式，所以寫在后面的指令具有優先權。如在圖7.24中，若I0.0和I1.1同時為1，則Q0.0、Q0.1肯定處于復位狀態而為0。
3、如果對計數器和定時器復位，則計數器和定時器的當前值被清零。
4、N的范圍為1～255，N可為：VB、IB、QB、MB、SMB、SB、LB、AC、常數。
5、S、R指令的操作數為：I、Q、M、SM、T、C、V、S和L。
西門子PLC 置位和復位指令下的那個數字是什么?
西門子PLC 置位和復位指令下的那個數字表示要復位或置位從首地址開始的連續的幾個地址。
比如M0.0下面是4，表示置位和復位從M0.0開始的4個位，即M0.0,M0.1,M0.2,M0.3都同時復位或置位。
西門子plc如何設置復位指令？
復位寄存器v1000.2位，復位就是置0
置位寄存器v1000.3位，置位就是置1。
這兩個指令下面的1可以是n，如果n=16
則指令 R v1000.0 16的意思就是把v1000.0~v1001.7的16個寄存器位全部復位，置0。
西門子s7-200 plc置位和復位指令與梯形圖舉例
西門子s7-200置位和復位指令：
執行S（Set，置位或置1）或R（Reset，復位或置0）指令時，從指定的位地址開始的N個位地址都被置位（變為1）或復位（變為0），N=1~255。
立即置位SI和立即復位RI指令 執行SI或RI指令時，從指定的位地址開始的N個連續的物理輸出點將被立即置位或復位，N=1~128，線圈中的I表示立即。

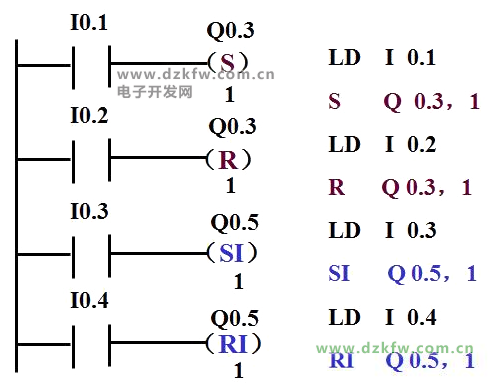

如圖：
附1，西門子s7-200PLC中置位和復位指令的用法
STEP 7-MICro/WIN的幫助文件描述：
設置、復原（N 位）
輸入／輸出 操作數 數據類型
位 I, Q, M, SM, T, C, V, S, L 布爾
N VB, IB, QB, MB, SMB, SB, LB, AC, 常數, *VD, *AC, *LD 字節
設置（S）和復原（R）指令設置（打開）或復原指定的點數（N），從指定的地址（位）開始。電工技術之家
可以設置和復原1至255個點。如果"復原"指令指定一個定時器位（T）或計數器位（C），指令復原定時器或計數器位，并清除定時器或計數器的當前值。
置位指令（S）就是往指定的存儲區位里寫“1”，復位指令（R）就是將指定的存儲區位里的“1”寫成“0”。
一般在程序里置位指令（S）和復位指令（R）成對使用，舉個例子：你可以用置位指令（S）將M0.0置“1”，或再用復位指令（R）將M0.0置“0”，然后用它的常開、常閉觸點去做控制用途。
在一個程序中可以對一個或多個位多次置位和復位，但是在編程時要注意：在一個程序中多次對一個或多個位多次置位和復位后，最終這個（或多個）位到底是“1”，是“0”，取決于CPU在一個掃描周期結束時最后一個指令是“置位”還是“復位”，以免程序運行時出現錯誤。
