不會，因?yàn)镻LC內部有電氣隔離。

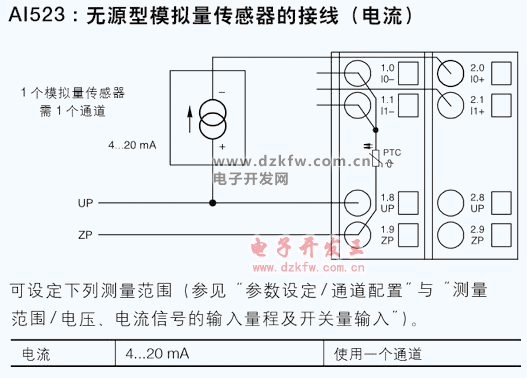

下圖是ABB的電流輸入模塊原理圖：
只要按所用PLC技術手冊中的接線圖接線，一般都不會有問題。
================
說點題外話。
知道為何PLC在工業環境下得到廣泛運用，其原因就是它經過了嚴格的EMC測試和認證。
所謂EMC，指的是電磁騷擾。
在變電站內，電磁騷擾很厲害，一般的工控機及其輸入輸出接口很容易被擊穿。尤其是群脈沖電磁騷擾，工控機根本就無法過關。
我們?cè)仍谂涮鬃冸娬颈O(jiān)控時，現場開關柜內都使用工控機，但后來實在被售后和維修搞得不甚其煩。再后來，全部更換為PLC后，這些問題引刃而解。
因此，題主的這個擔憂是多余的。
盡管道理是這樣的，但在采購某款PLC時，一定要看它的EMC報告，以及它的電氣隔離技術。不管是模擬量還是開關量，一定要有內部隔離才行。
我們?cè)?jīng)使用過某款國產PLC用在某石化工程中，結果電氣隔離出了問題，全部更換后，這家公司的產品也被列入了黑名單，從此不會出現在公司的采購名單中。
有許多初學者總認為單片機是萬能的，什么地方都能對付。他們認為，PLC其實也是單片機產品。然而，他們忽略了最重要的一環：PLC是經過了嚴格EMC測試過的單片機產品，與自己設計的單片機產品根本就不在同一個起跑線上。
總而言之，題主在使用PLC產品時，一定要看它的檢測報告，這樣使用起來才能給自己一個放心。
=====================================
首先，題主所說的傳感器，應該是變送器，傳感器是將物理量變?yōu)殡娦盘?hào)，可以是v,mv,mA,Ω。題主說的4~20mA輸出的傳感器，其實應該叫做變送器，是把各種電信號轉化為標準的4~20mA信號的儀表。
第二，變送器分兩線制和四線制，題主所提的應該是兩線制的。也就是工作電源和信號傳送都由這兩根線完成。但不能簡單的說一根是電源線，一根是信號線。
第三，兩線制變送器的兩個接線端子間確實有24v，并不是題主所說和地有24v。
第四，電流輸入模塊也分兩線制和四線制的。兩線制時變送器的工作電源也由模塊提供，變送器直接接到模塊兩根線。四線制時需要外部竄接24v電源。具體做法是24v+接變送器正極，變送器正極接模塊正極，模塊負極再接電源24v負極。務必形成回路。
