會員注冊1.S7-200位尋址

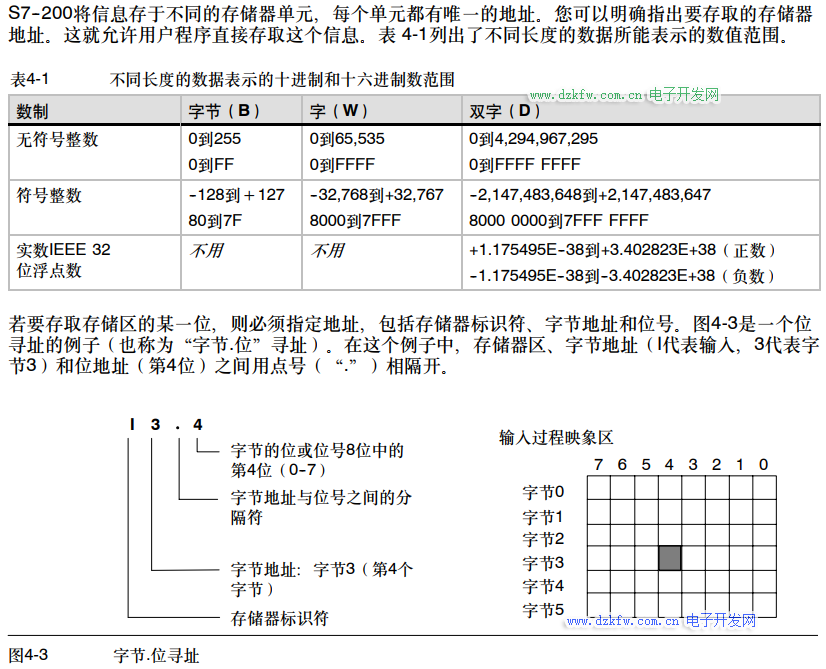

S7-200PLC位尋址如下圖，寄存器標識符+字節地址+字節位號

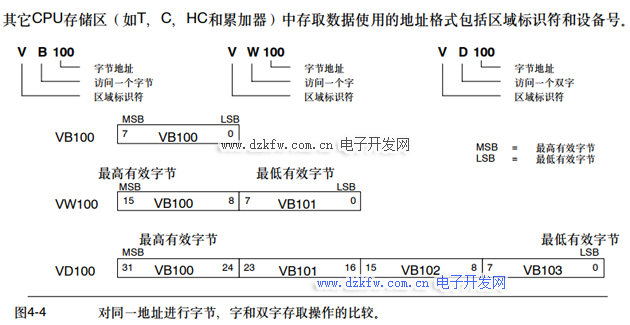

2.S7-200PLC字節，字，雙字尋址
如下圖，可以按照字節，字，雙字訪問PLC的V,I,Q,M,S,L,SM等標識符的寄存器，方式為：寄存器標識符+訪問方式+訪問地址，其中B表示字節方位方式，W表示字訪問方式，D表示雙字訪問方式，如VB100

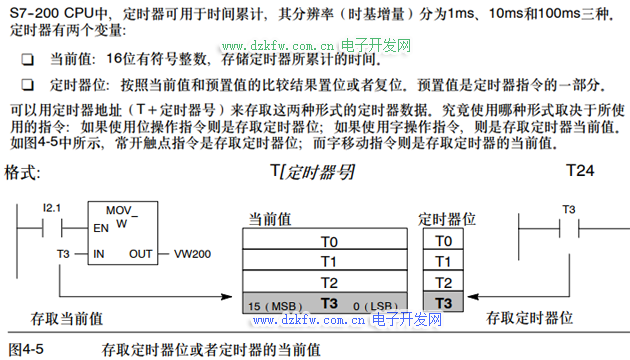

3,定時器存儲區
定時器存儲區尋址為T+地址，如T0定時器，T0既可以做定時器當前值，用作觸點時T0表示定時器位觸發。

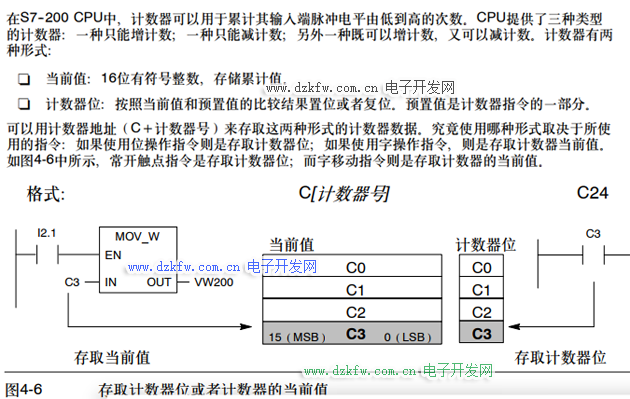

4.計數器存儲區
計數器存儲區采用C+地址訪問方式，與定時器類似C0也可以做16位的計數當前值，也可以做計數器到設定值時的位觸發
5. 高數計數器
高數計數器獨立于CPU掃描周期一般為HC+地址訪問，如HC0為一個32位的高速計數器的當前值

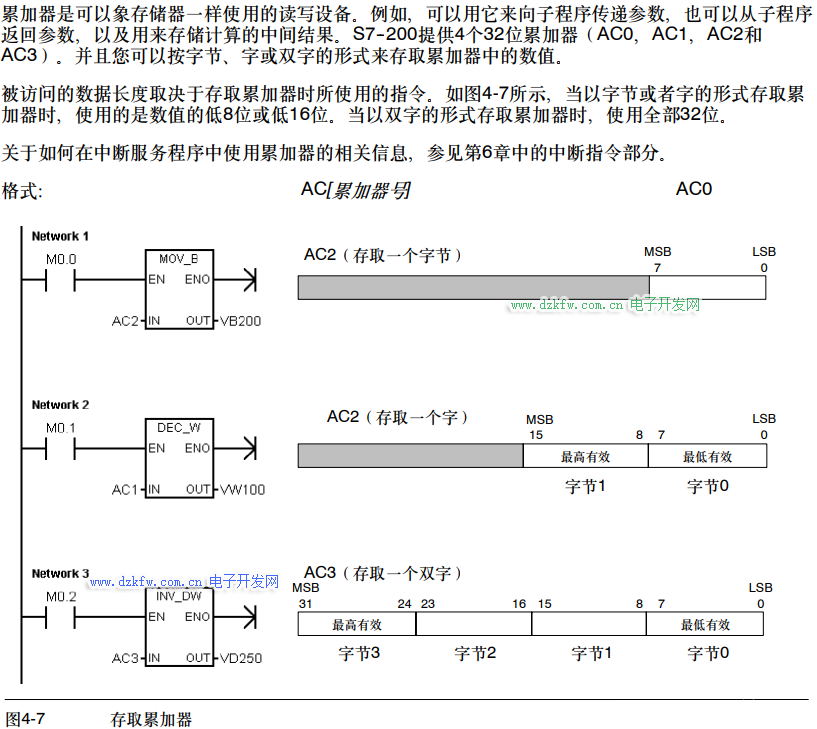

6.S7-200累加器AC
累加器采用AC+地址訪問方式，S7-200有四個累加器，可以做計算的中間存儲

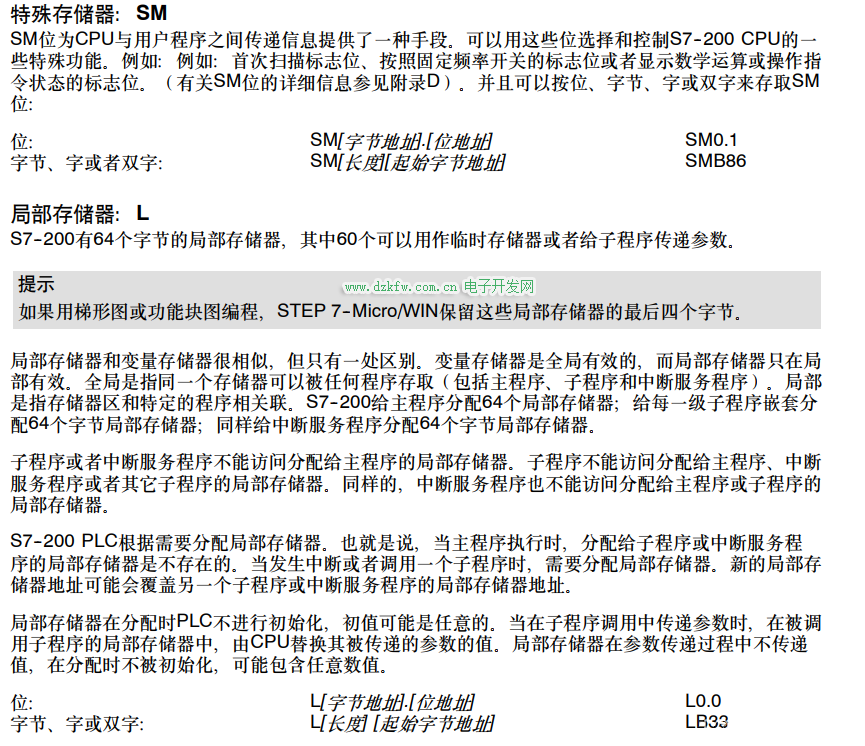

7.特殊寄存器SM和局部寄存器L
特殊寄存器SM是西門子S7-200內部定義好的有特定含義的寄存器, L是局部寄存器可以做函數參數
SM寄存器列表說明
8.模擬量輸入輸出寄存器

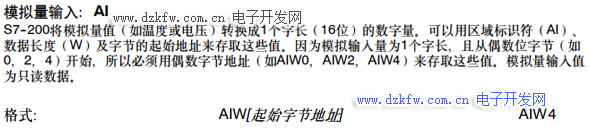

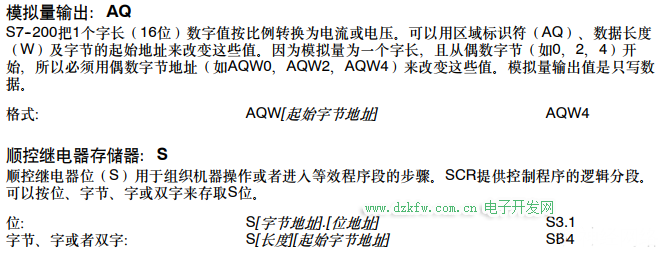

模擬量輸入寄存器訪問方式為：AI+W+偶數地址，AIW0里面存儲的模擬量的輸入值 ，模擬量輸出寄存器訪問為：AQ+W+偶數地址,如模擬量輸出值存儲在AQ0中

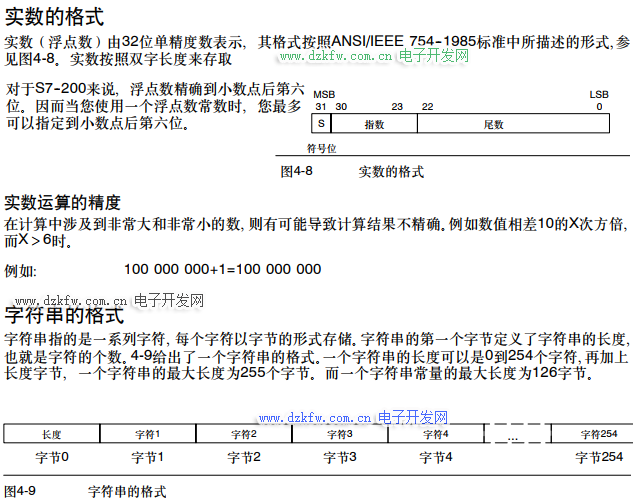

9.實數和字符串尋址
S7-200為單精度32位浮點數，存儲格式如下圖；
字符串：第一個字節定義字符串長度，后面跟字符串的其他字符
10.S7-200的常數
11.S7-200本地IO和擴展IO尋址
如下圖為一個本地和擴展IO尋址例子 ，數字IO是以8個位為一個遞增單元分配

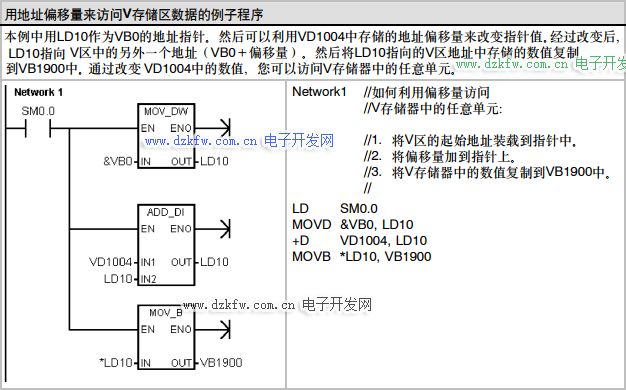

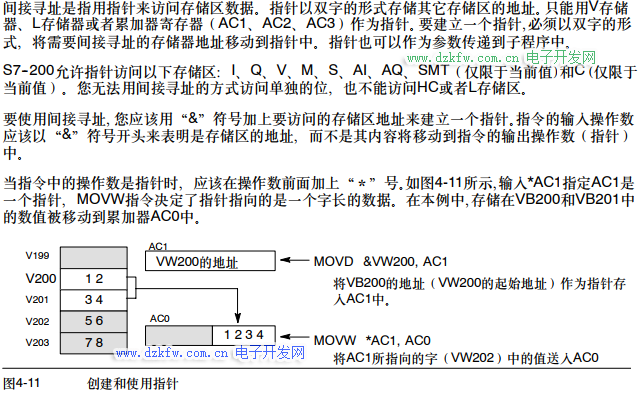

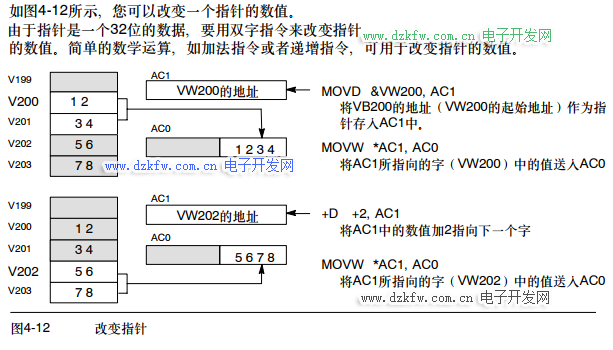

12.S7-200的指針尋址
S7-200指針尋址，指針存儲其他存儲器的地址，且只能V,L,AC區做指針，訪問方式為：&+存儲器符號+存儲區長度+地址來表示一個存儲器的指針，或者說是地址，通過*+存儲器符號+存儲區長度+地址來訪問指針所指的地址的值。

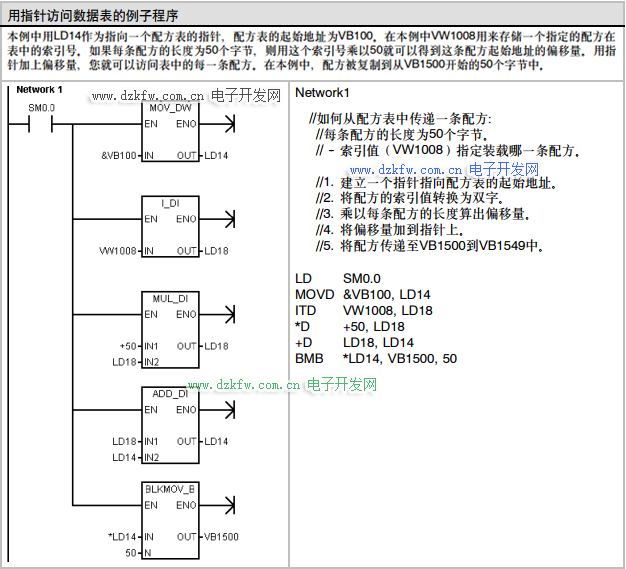

S7-200用指針訪問數據表
