會員注冊一、軟器件的概念
軟器件是相對于實際的物理器件而言的，是由PLC內部提供的具有各種特殊功能和規定的地址編號。常用的軟器件有：定時器（T）、計數器（C）、輔助繼電器（M）、數據寄存器（D）和狀態器（S）等。
二、輔助繼電器（M）

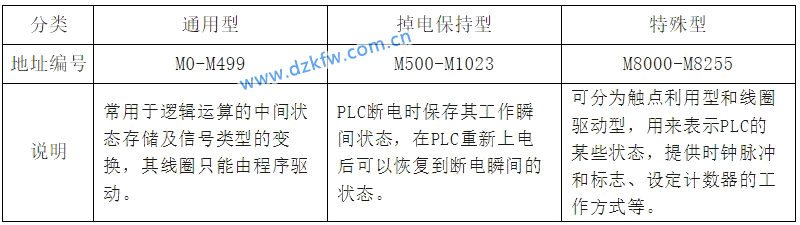

是PLC內部的狀態運行標志，相當于繼電器控制中的中間繼電器。它們不能接收外部輸入信號，也不能直接驅動外部負載，但其常開常閉觸點可以無限制地使用，具體分類及用途見下表。
三、定時器（T）

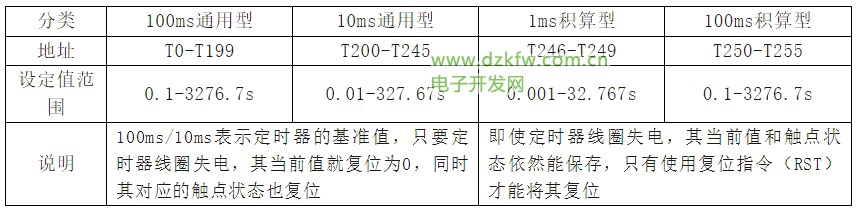

PLC中的定時器相對于繼電器系統中的時間繼電器，當定時器的線圈得電時，定時器開始計時，直到計時的當前值與設定值相等時，其對應的觸點動作。
四、指令運用
以《交通燈的時間控制》項目為例對上述指令進行演示。

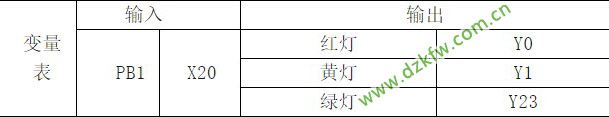

1）確定變量表
進入項目后，根據項目要求和仿真動畫確定各個元件所對應的I/O地址。

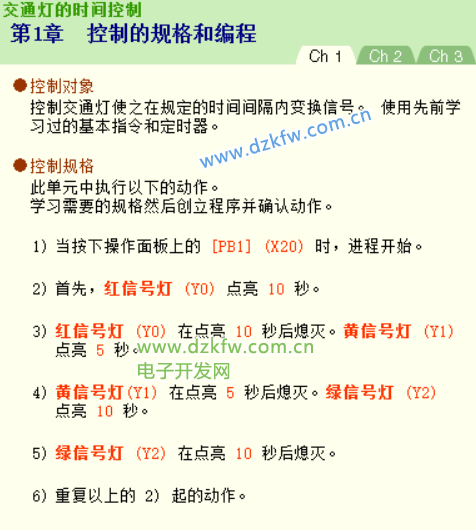

項目要求

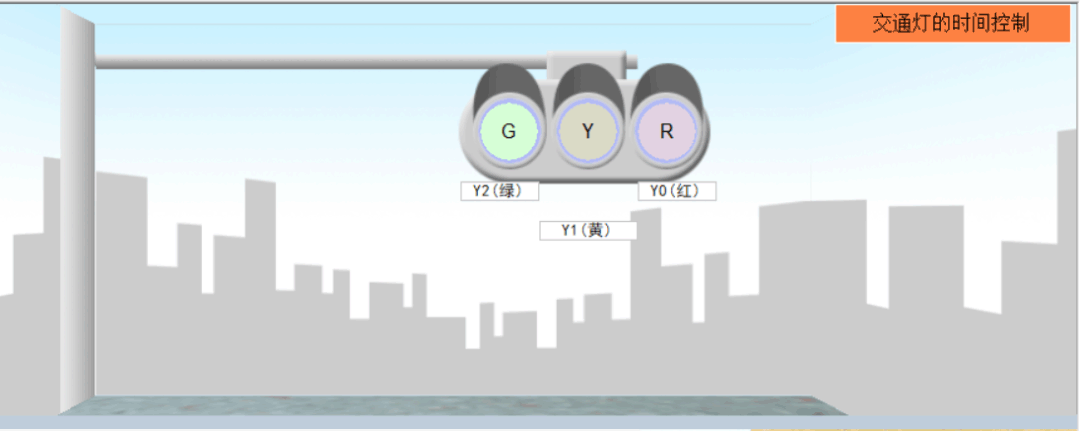

仿真動畫
2）編輯程序
程序段1：自鎖由于使用的觸發信號PB1為按鈕，所以需要借助輔助繼電器（M）實現自鎖，保持住觸發信號。

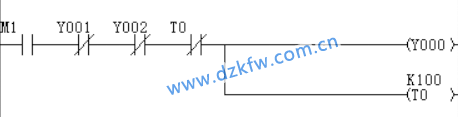

程序段2：點亮紅燈在點亮紅燈的同時，定時器T0開始計時，定時時間到后其常閉觸點變?yōu)槌ｉ_狀態，紅燈熄滅。定時器指令的輸入方法：out（空格）t0（空格）k100。定時器設定值=常數（K）基準值，此處的設定值為：100100ms=10s。

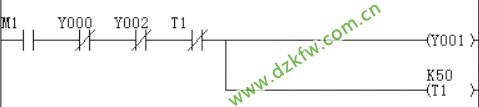

程序段3：點亮黃燈與點亮紅燈的程序類似，注意定時器的編號不能重復。

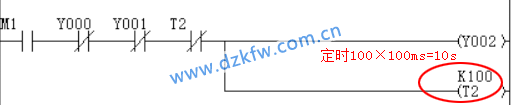

程序段4：點亮綠燈與點亮紅燈的程序類似。

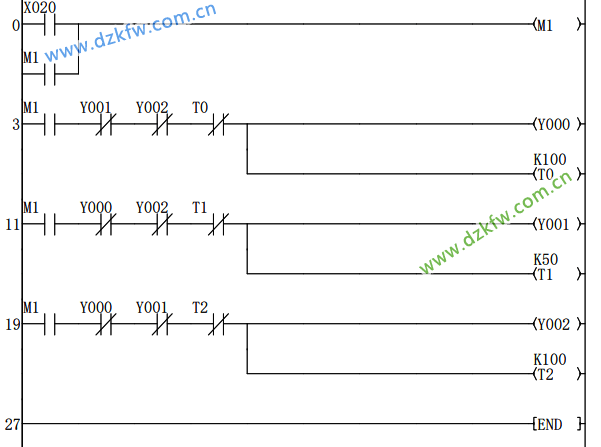

程序整體瀏覽
五、程序測試
在仿真動畫中單擊按鈕PB1，觀察交通燈是否在指定的時間內點亮和熄滅，以及程序能否正常循環。
六、項目擴展
當PB1按下時紅黃綠三個燈同時點亮，5s后紅燈熄滅，再過5s黃燈熄滅，再過5s綠燈熄滅，所有燈熄滅5s后再次同時點亮，依次循環。

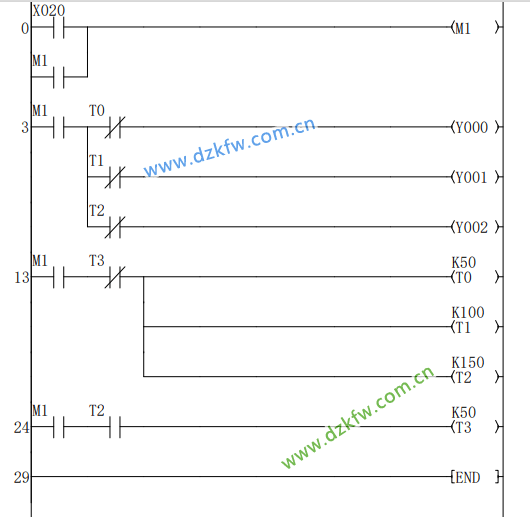

程序?yàn)g覽
