會員注冊必備條件:
裝有STEP7Micro/WIN32軟件的電腦。
·PC/PPI 電纜。
首次、配置時必須要用到PC/PPI電纜，將PC/PPI電纜一頭連接電腦的串口，另一頭連接CPU上的串口:

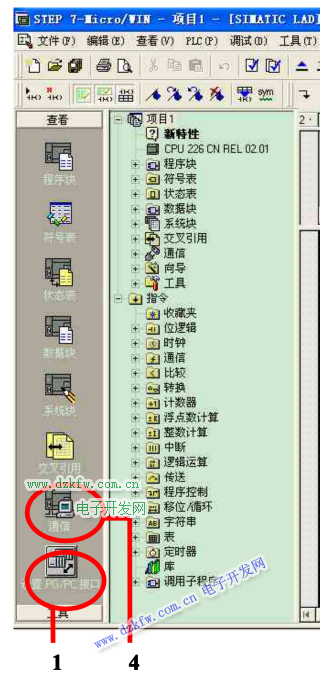

1、打開STEP7 Micro/WIN32軟件，在查看欄選擇“設置PC/PG 接口”；

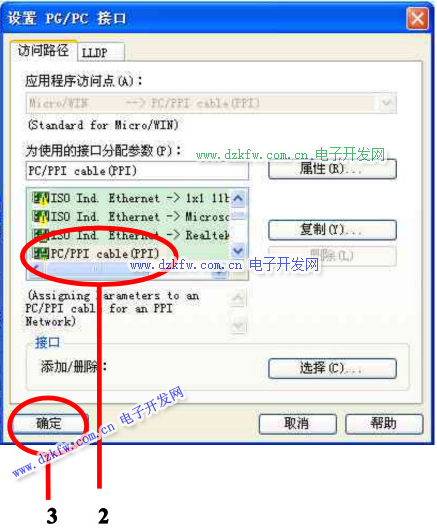

2、為使用的借口分配參數選擇:“PC/PPI cable(PPI)”；
3、點擊“確定”按鈕;
4、在查看欄選擇“通信”;

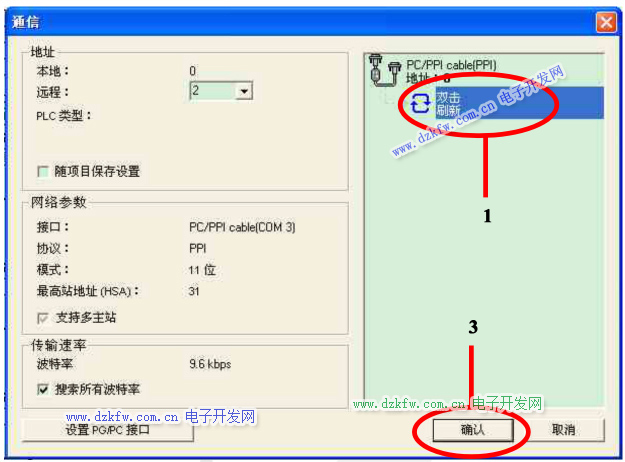

1、“點擊刷新
2、出現 CP243-1 后雙擊選擇:
3、點擊“確定”按鈕;

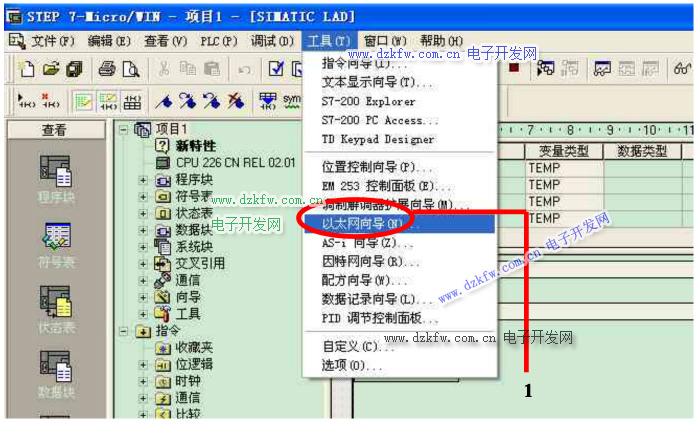

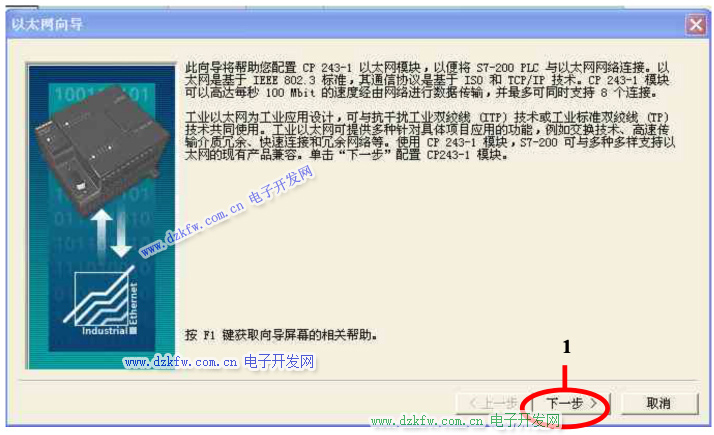

1、在菜單欄中選擇“工具”-->“以太網向導”
1、點擊“下一步”進入指定模塊位置；

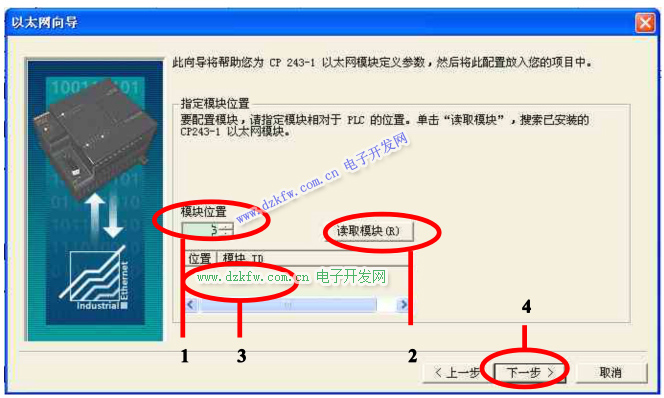

1、在此處選擇模塊在PLC中的位置，本次PLC中選擇“6；
2、也可以用“讀取模塊”按鈕搜尋在線的CP243-1模塊。
3、搜索到后選中;
4、點擊“下一步”按鈕。
(在本系統中，CP243-1模塊是在6的位置，前方硬件有，CPU226、DO、DI、DI、DI、AI、AI
模塊。)

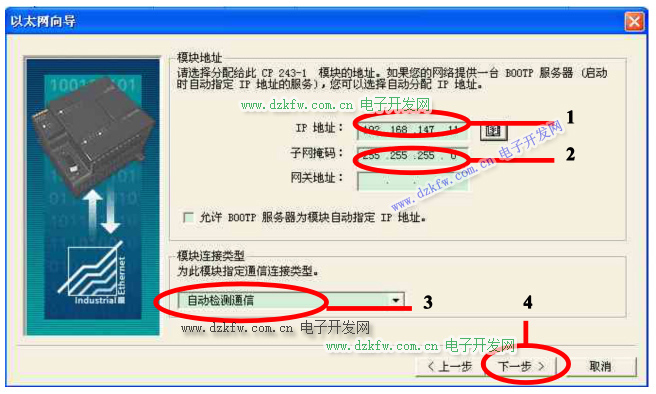

1、在此處填寫IP地址,PLC1為“192.168.147.11”，PLC2為“192.168.147.12”；
2、在此處填寫子網掩碼，PLC1、PLC2均為“255.255.255.0”;
3、選擇模塊的通訊類型，選擇“自動檢測通信”；
4、點擊“下一步”按鈕。

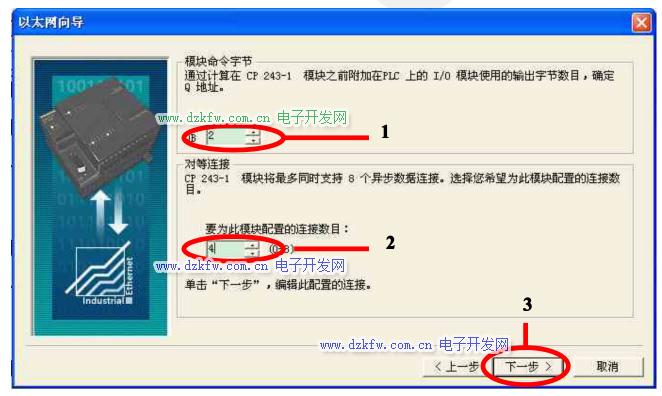

1、在此處填寫模塊占用的輸出地址，使用“讀取模塊”功能會出現一個缺省值,建議使用缺省值。
2、配置允許連接CP243-1模塊的電腦數量。
3、點擊“下一步”按鈕。
注:1、CP243-1模塊要占用一個字節的Q地址，應用模塊時內部占用，
2、這個Q字節不能與其他輸出模塊的地址相同，如果您在以太網向導中選擇讀取模塊地址的方式，則這個地址會自動生成，并不能修改:如果沒有選擇自動讀取模塊地址的方式，則這個地址可以自己指定(注意不能與其他輸出模塊的地址相同)

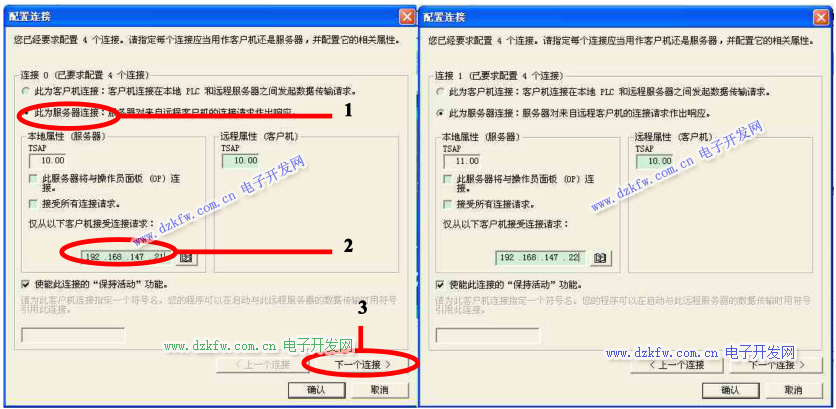

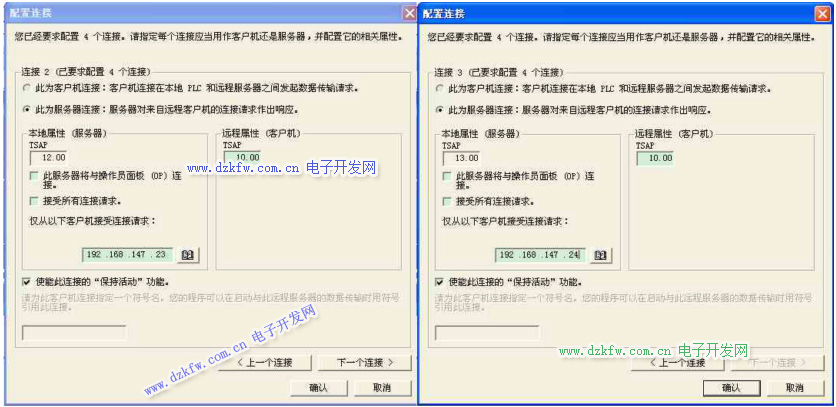

1、選擇“此為服務器連接”;
2、設置可連接的客戶機的IP地址;
3、點擊i“下一個連接”按鈕。
1、選擇“是，為數據塊中的配置生成CRC保護”;
2、點擊“下一步”按鈕;

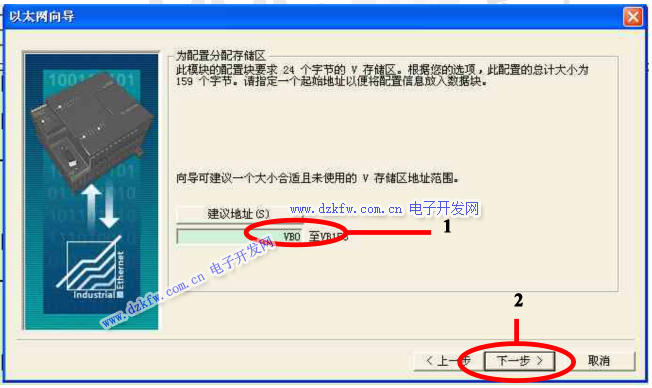

1、為配置分配存儲區,一般選擇建議地址;
2、點擊“下一步”按鈕;

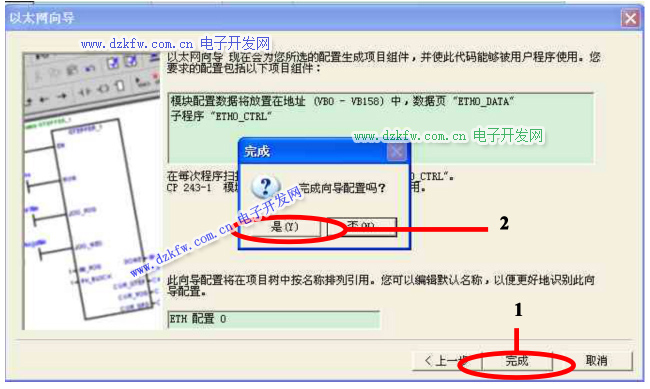

1、點擊“完成”按鈕;
2、點擊“是”按鈕。
至此已完成了CP243-1模塊的配置。此時拔下PC/PPI電纜，將網絡線插入電腦，另一端插入CP243-1模塊所連接的路由器;用PC-Acess測試客戶機能否正常連通CP243-1模塊;首先安裝PC-Access V1.0.4.10(SP4)，打開PC-Access。

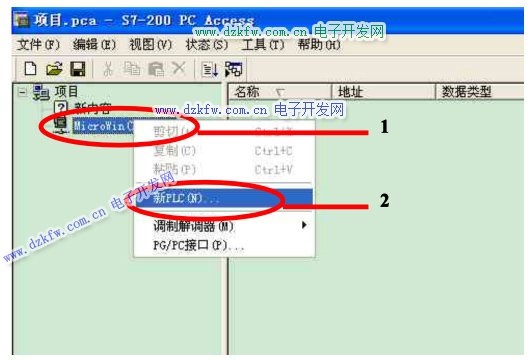

1、右鍵單擊“MicroWin”;
2、選擇“新PLC(N)選項";

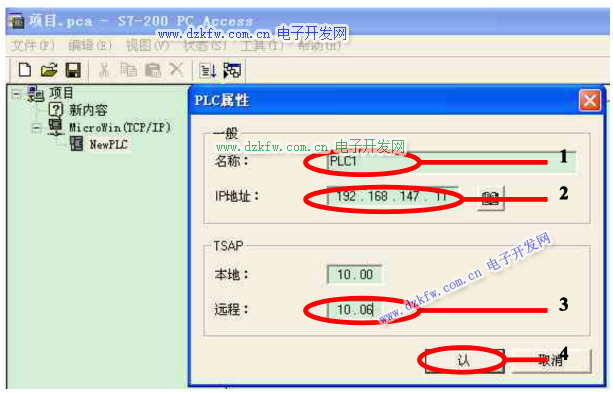

1、名稱改為“PLC1”，也可自行設定;
2、選擇要連接的CP243-1模塊的IP地址;
3、遠程TSAP改為“10.06”，如果此臺電腦的IP地址已經改為“192.168.147.21"
IP地址為“192.168.147.22”的電腦對應改為“11.06”
IP地址為“192.168.147.23”的電腦對應改為“12.06”
IP地址為“192.168.147.24”的電腦對應改為“13.06”
4、點擊“認”按鈕;
1、新建文件夾更名后，選擇“新建項目”；

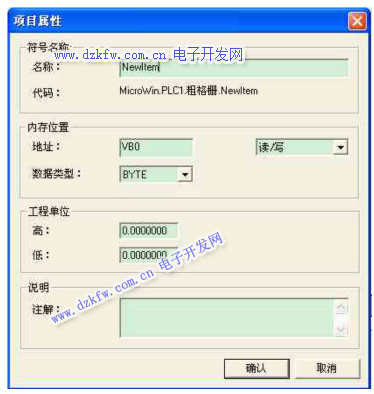

1新建項目，選擇默認選項，點擊“確認”按鈕;

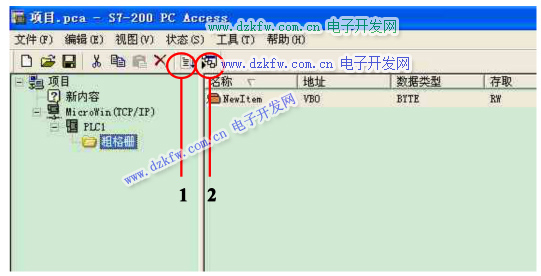

1、點擊“在測試客戶機中增加相關項目”按鈕;
2、點擊“測試客戶機狀態”；

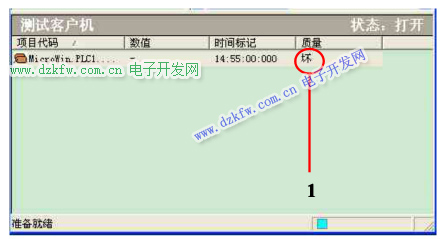

1、若質量“壞”變為“好”，則說明電腦可正常通訊CP243-1模塊;
