會員注冊西門子plc200與電腦通訊怎么設置
1、首先打開PG/PC接口頁面，點擊“添加/刪除”功能；
2、然后設置訪問點命名為“S7-1200”，點擊“添加”；
3、然后再下方的窗口中就會出現剛剛創建的S7-1200；
4、返回PG/PC接口頁面，在下方的窗口中選擇“PLCSIM.TCPIP.1”；
5、接下來打開WINCC項目管理器頁面，選擇“變量管理”；
6、然后再變量管理的子菜單中找到“OMS”條例，右鍵選擇“新建連接”；
7、在新建的S7-1200項目中，右鍵選擇“連接參數”；
8、激活WINCC，確保處于連接成功狀態就可以了。
連接電腦設置端口。可能是usb，可能是com1 ，2,3。
西門子plc200與電腦通訊連接不上的原因：
1. 檢查電腦是有沒有rs232接口，編程線和接口有沒有損壞
2. usb驅動有沒有裝好，端口是否設置正確
3. 檢查usb是不是損壞
4. 若以上沒問題，可能是在上一次寫程序的通訊頻率，跟這次寫的通訊頻率不一樣也會產生通訊不上。這時就要用西門子得5611卡來解開，重設通訊頻率
5. 若還有問題，那就是plc的通訊端口損壞
最簡單的方法是用通訊電纜將PLC和電腦連接起來，注意查看電纜上的撥碼開關設置的波特率和PLC程序系統塊設置的通訊端口的波特率是不是一致。如果電纜是好的，一般是通訊沒有建立。可能是參數問題。
1.電腦和PLC通訊參數設置一致，電腦的檢驗位要設置為偶。
2.將PLC置為stop模式。
西門子s7一200pLC通訊模塊Ip地址怎么設置？
設置西門子S7一200PLC通訊模塊IP地址需要有STEP 7 MicroWIN軟件。具體操作步驟如下：
1、首先通過STEP 7 MicroWIN軟件打開自己的程序，在菜單“工具”中點擊“以太網向導”。
2、在彈出的對話框中點擊“下一步”出現如圖指定模塊，點擊“讀取模塊”，搜索已需要配置的模塊，雙擊搜索出的模塊，這樣就指定了模塊在CPU中的位置。
3、點擊“下一步”，彈出圖3模塊IP地址對話框，如紅色箭頭所示，這里可以設置所需的IP地址，按需求輸入即可。
4、配置完成點擊“下一步”彈出下圖，其中“模塊命令字”選項默認即可，“對等連接”這里可以指定被訪問計算機的臺數，最多支持8臺，一般設置最大值“8”。
5、配置通信模式。這里的PLC作為服務器，即供遠程計算機（客戶機）訪問，PLC不需編寫任何通信程序。所以所有通道都配置成服務器，且“接受所有連接請求”，意思是不需要指定遠程客戶機的IP地址；否則需指定要訪問的遠程機的IP地址。
特別注意一下每個連接通道的“本地屬性TSAP 10.01”是不一樣的，有的上位機軟件需要這個端口號才能通信。
6、接下來的步驟按提示下一步即可。特別注意“為配置分配存儲區”中絕對能和用戶程序中的存儲單元有重復的。否則程序可能會出現意想不到的結果。最后，點擊完成，IP地址配置成功。
方法/步驟1:
打開V4.0 STEP 7 MicroWIN SP9
方法/步驟2:
點擊“設置PG/PC接口”（必須具有管理員權限）
方法/步驟3:
選擇使用的連接電纜，一般使用PC/PPI cable
方法/步驟4:
點擊“屬性”按鈕在彈出的對話框中設置通訊參數，通訊速率根據PLC端口的速率設置，默認為9.6Kbps.
設置西門子S7一200PLC通訊模塊IP地址需要有STEP 7 MicroWIN軟件。具體操作步驟如下：
1、首先通過STEP 7 MicroWIN軟件打開自己的程序，在菜單“工具”中點擊“以太網向導”。
2、在彈出的對話框中點擊“下一步”出現如圖指定模塊，點擊“讀取模塊”，搜索已需要配置的模塊，雙擊搜索出的模塊，這樣就指定了模塊在CPU中的位置。
3、點擊“下一步”，彈出圖3模塊IP地址對話框，如紅色箭頭所示，這里可以設置所需的IP地址，按需求輸入即可。
4、配置完成點擊“下一步”彈出下圖，其中“模塊命令字”選項默認即可，“對等連接”這里可以指定被訪問計算機的臺數，最多支持8臺，一般設置最大值“8”。
5、配置通信模式。這里的PLC作為服務器，即供遠程計算機（客戶機）訪問，PLC不需編寫任何通信程序。所以所有通道都配置成服務器，且“接受所有連接請求”，意思是不需要指定遠程客戶機的IP地址；
否則需指定要訪問的遠程機的IP地址。特別注意一下每個連接通道的“本地屬性TSAP 10.01”是不一樣的，有的上位機軟件需要這個端口號才能通信。
6、接下來的步驟按提示下一步即可。特別注意“為配置分配存儲區”中絕對能和用戶程序中的存儲單元有重復的。否則程序可能會出現意想不到的結果。最后，點擊完成，IP地址配置成功。
你好，有不同兩種情況下2種不同設置方法：
如果是通過EM277通訊，那就需要通過模塊上的旋鈕來設置，

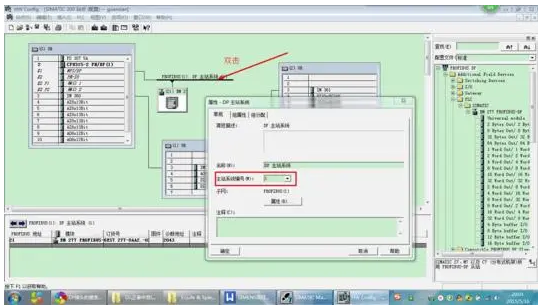

S7-200的PROFIBUS DP通訊：
如果是通過CP243-1以太網來通訊，那么就需要通過CP243-1以太網向導來設置
