會員注冊還在為學習西門子觸摸屏時沒有硬件而煩惱嗎？本案例將通過WinCC flexible SMART V3軟件實現與200SMART PLC的連接通信
WinCC Flexible SMART V3 SP2是西門子HMI觸屏的組態軟件，西門子官方稱之為：全新一代精彩系列人機界面SMART LINE V3。仿真連接幫你解決沒有硬件的煩惱。本案例用到硬件200SMART ST20 PLC 和軟件WinCC flexible SMART V3，下面介紹具體步驟。
一、PLC程序編寫

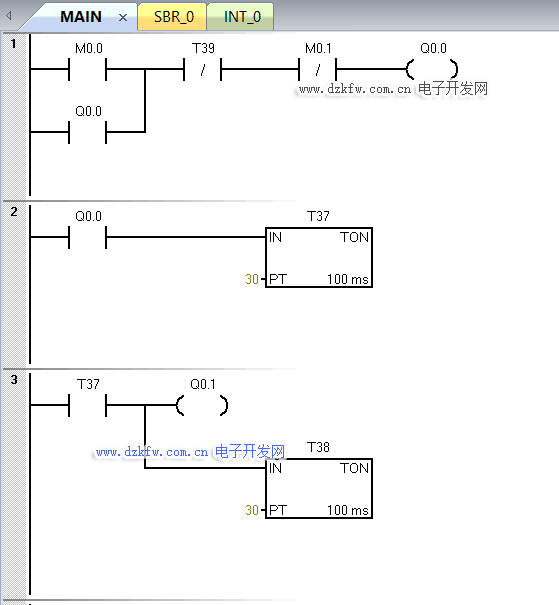

1.打開STEP 7-MicroWIN SMART編程軟件，在MAIN程序中編寫一段簡單的程序，然后下載到PLC中。
二、WinCC flexible SMART V3組態編寫與參數設置

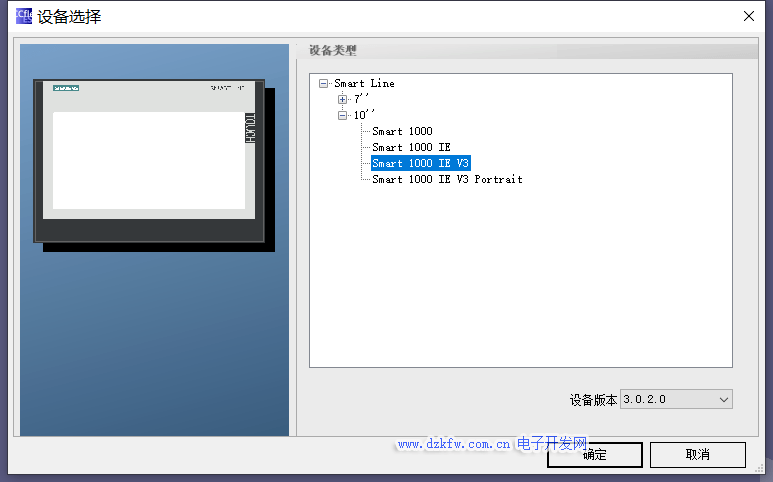

1.打開WinCC flexible SMART V3 軟件，創建一個空項目，選擇設備型號、設備版本，然后確認。

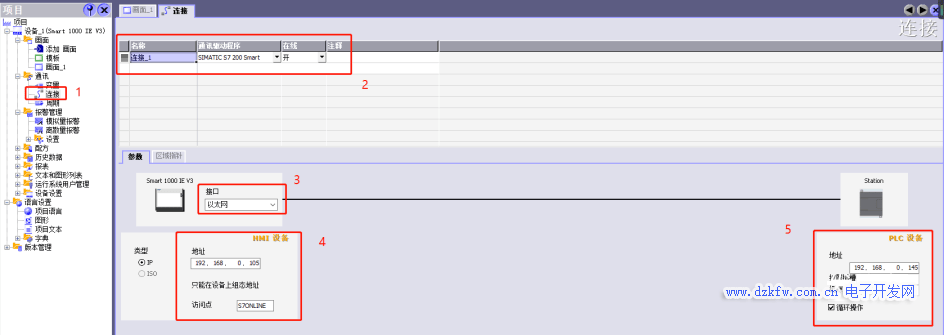

2.設置 HMI設備的IP和電腦IP地址。
注意：電腦IP 地址和PLC IP地址需要同網段。
（1）點擊連接；
（2）選擇連接設備200smart；
（3）選擇以太網；
（4）設置HMI的IP地址為：192.168.0.105（HMI的IP地址根據你的電腦的IP地址設）;
（5）設置PLC的IP地址為：192.168.0.145（根據你的PLC IP地址設）。

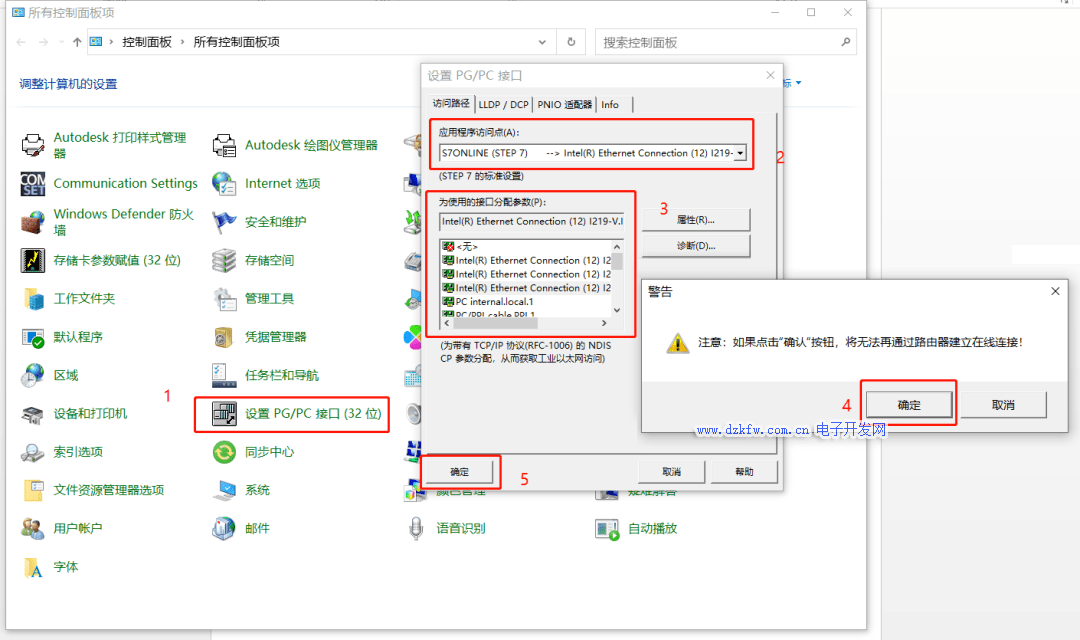

3.在控制面板中設置PG/PC接口的應用程序訪問點
（1）點擊設置PG/PC接口；
（2）設置HMI地址的訪問點是S7ONLINE；所以這里的訪問點選擇S7ONLINE；
（3）網卡選擇電腦連接PLC的網卡；
（4）當更換其他網卡時會提示，這里點確定；
（5）設置完后確定。
4.在項目下打開變量，建立M0.0和Q0.0的變量。

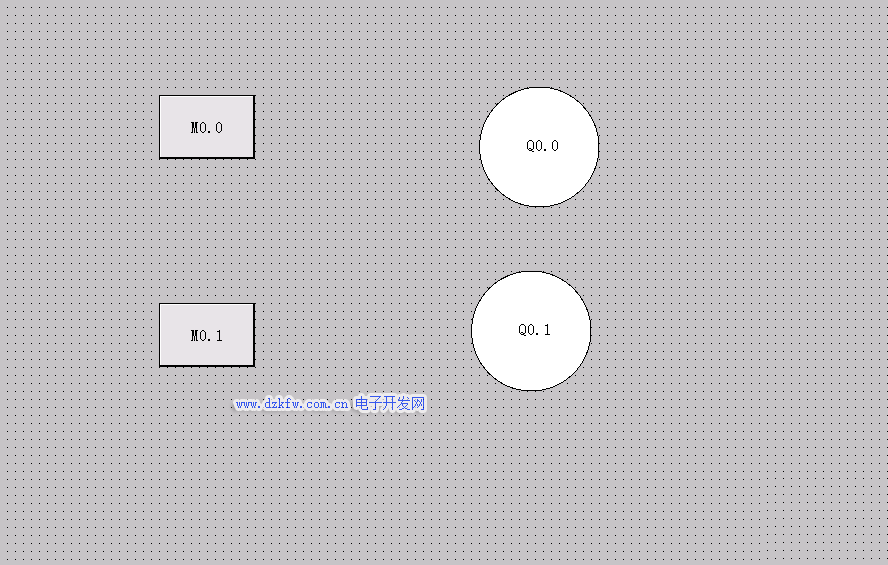

5.編寫按鈕和圖形顯示，畫面如下圖所示。

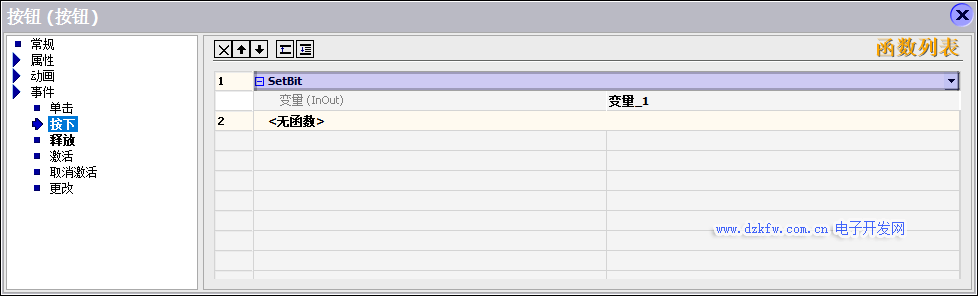

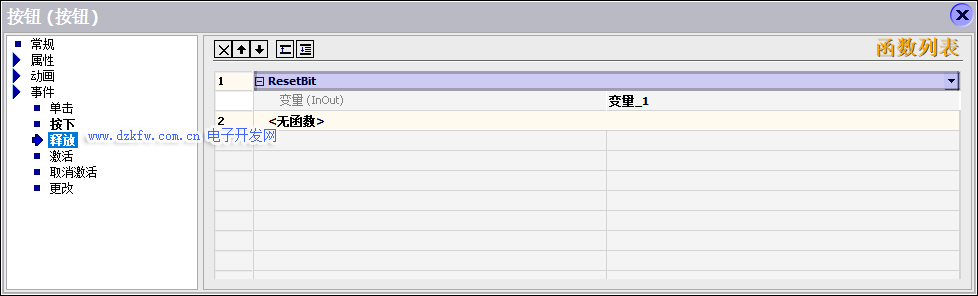

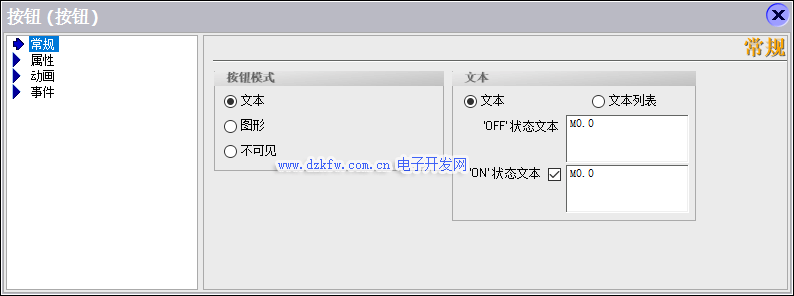

（1）點動按鈕：在工具欄建立一個按鈕，M0.0設置如下圖，M0.1函數設置和M0.0函數設置一致，變量和文本設為M0.1即可；

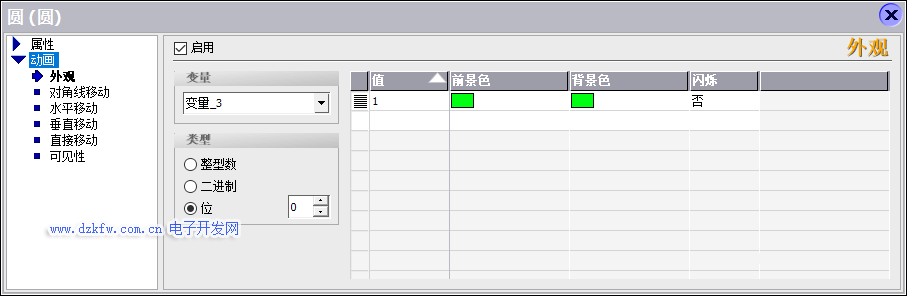

（2）圖形控件：在工具欄建立一個圓，Q0.0設置如下圖，Q0.1設置和Q0.0設置一致，把變量改成Q0.1即可。
三、軟件調試與連接
（1）在STEP 7-MicroWIN SMART軟件中監控程序。

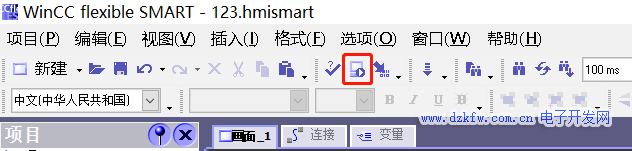

（2）在WinCC flexible SMART V3 軟件中啟動運行系統。

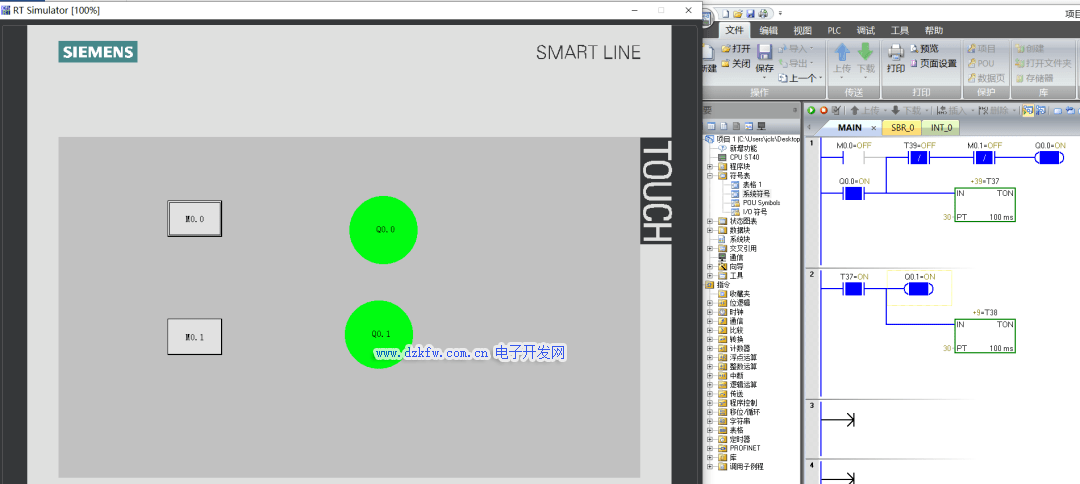

如下圖所示，可以看到200smart plc與WinCC flexible SMART V3軟件仿真連接成功。
