軟件概述：

“STEP 7-MicroWIN SMART”是西門子公司為其S7-200 SMART系列PLC（可編程邏輯控制器）設計的編程軟件。這款軟件以其直觀的操作界面和強大的功能，在工業自動化領域被廣泛應用，特別是在小型自動化系統的開發和控制中表現出色。以下是具體介紹：

軟件概述
- 版本兼容：STEP 7-MicroWIN SMART是為S7-200 SMART PLC系列專門開發的，與之前版本的S7-200 PLC不兼容，這保證了軟件與硬件之間的最佳性能匹配。
- 用戶界面：軟件提供了圖形化的用戶界面，支持拖放、復制粘貼等操作，使得程序的編寫和錯誤診斷更加便捷。
- 多語言支持：為了適應全球用戶的需求，STEP 7-MicroWIN SMART支持多種語言，包括英語、中文、德語等，有助于用戶更好地理解和使用軟件。
編程特性
- 編程方法：軟件支持IEC 61131-3標準中的多種編程語言，如梯形圖、函數塊圖、指令表等，滿足不同開發者的編程習慣。
- 程序測試：提供在線測試功能，可以在程序實際下載到PLC之前，先進行模擬運行，以便及時發現并修正錯誤。
- 診斷與監控：具備實時監控和診斷功能，可以快速定位故障，減少系統停機時間。
硬件配置
- 參數設置：用戶可以在軟件中直接配置PLC的硬件參數，如輸入輸出設置、通訊協議等，無需手動調整硬件設備。
- 存儲區分配：軟件允許用戶根據需要分配和管理PLC的存儲區，優化資源使用。
- 模塊化設計：支持模塊化編程，用戶可以將常用功能封裝成模塊，便于在不同項目中復用。
數據管理
- 符號地址：通過使用符號地址而非直接地址，提高程序的可讀性和可維護性。
- 數據備份：軟件提供了數據備份和恢復功能，防止程序丟失或損壞。
- 程序組織單元：支持程序組織單元的概念，幫助用戶更好地組織和管理大型程序。
網絡通訊
- 通訊接口：支持多種通訊協議，如Modbus、Profibus等，方便與其他工業設備進行數據交換。
- 遠程訪問：通過網絡可以實現對PLC的遠程編程和監控，適合分布式控制系統的應用。
- 通訊診斷：軟件包含通訊診斷工具，能夠檢測和解決通訊故障。
安全性與許可
- 權限管理：提供多級權限管理，確保只有授權用戶才能對程序進行修改或操作。
- 加密保護：支持對程序代碼進行加密，保護知識產權。
- 許可證管理：軟件采用許可證管理機制，確保合法使用。
安裝與兼容性
- 操作系統支持：STEP 7-MicroWIN SMART支持多種操作系統，如Windows 7、Windows 8等，滿足不同用戶的環境需求。
- 硬件要求：軟件對計算機的硬件配置有一定要求，用戶需要確保其計算機滿足最低配置要求。
- 更新升級：西門子定期發布軟件更新，增加新功能并修復已知問題，用戶應保持軟件更新以獲得最佳性能。
技術支持與培訓
- 在線幫助：軟件提供詳細的在線幫助文檔，幫助用戶快速掌握使用方法。
- 技術支持服務：西門子提供專業的技術支持服務，解答用戶在使用過程中遇到的問題。
- 培訓資源：西門子還提供培訓課程和教程，幫助用戶更深入地了解軟件和自動化技術。

總的來說，STEP 7-MicroWIN SMART作為S7-200 SMART PLC的專業編程工具，不僅提高了編程的效率和準確性，還通過其豐富的功能和良好的用戶體驗，極大地促進了工業自動化系統的發展。隨著自動化技術的不斷進步，STEP 7-MicroWIN SMART將繼續為用戶提供更多的可能性，推動自動化控制向更高層次邁進。

界面介紹軟件入門教程

程序塊：包含主程序、子程序、中斷程序

符號表：包含使用的符號，表格1可以自定義符號來代替地址

狀態圖表：在調試的時候，觀察、修改程序中指定變量的值

數據塊：給存儲器地址指定初值

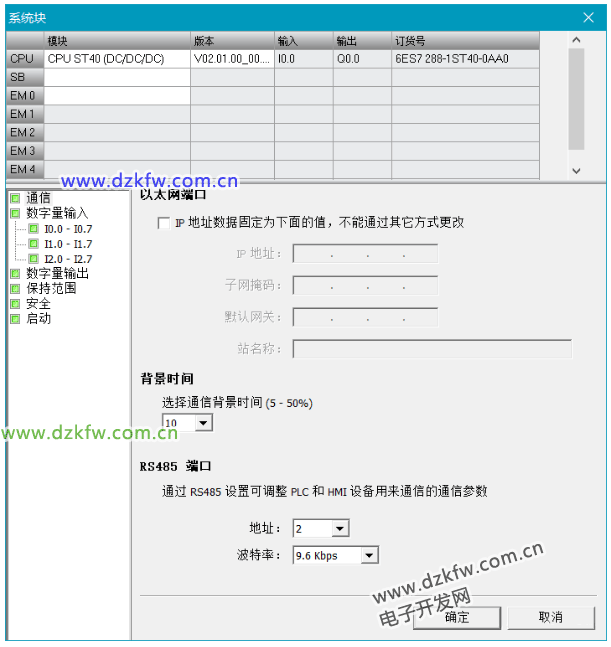

系統塊：用來組態系統由哪些硬件組成。設置CPU、信號板、擴展模塊參數

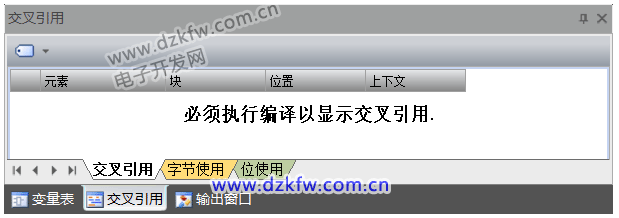

交叉引用表：檢查程序中地址的使用情況

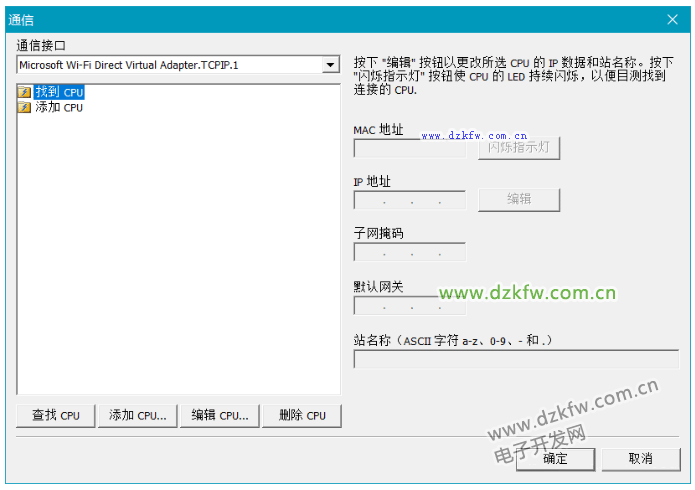

通信對話框：設置通訊參數，建立和PLC的通訊連接

向導：自動生成用戶程序

工具：調整運動控制、PID控制、驅動器控制

插入/覆蓋模式：

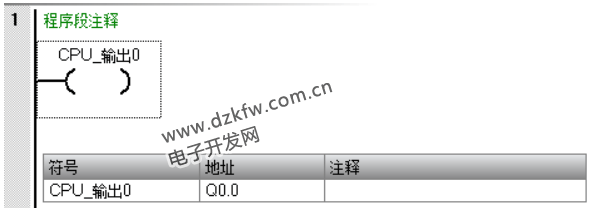

界面底部INS表示插入模式，此模式下，選中一個指令后，雙擊指令樹上的命令，會在當前指令前面插入新的指令：

按電腦的insert鍵后，模式變成覆蓋OVR

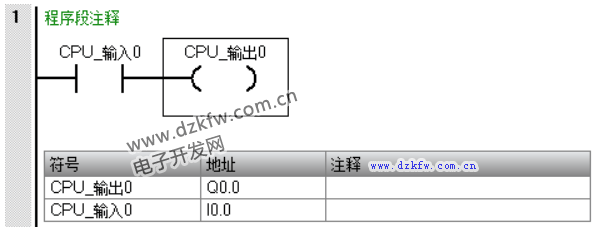

選中一個指令后，同樣雙擊指令樹上的命令，會在當前指令的位置覆蓋新的指令：
