一、SIMATIC NET

  SIMATIC NET是西門子通訊部分的統稱

• 1）simaticnet是西門子的通信軟件，它包含cp5613、cp5614和cp1613、cp1616等通信卡的驅動程序，step7集成的“設置pg/pc接口”工具不支持上述通信卡。將這類cp卡插入計算機，在安裝simaticnet時，將自動地為它們安裝驅動程序。
• 2）如果上位計算機運行的組態軟件不支持西門子的通信協議，不能直接訪問s7-300/400plc，需要用simaticnet的opc功能來解決這一問題。
• 3）大型復雜的控制系統有多臺計算機和多臺plc。可以用simaticnet來組態pc站，然后在netpro中分別組態各plc和各pc站點之間的連接。
• 4）使用冗余設計的容錯自動化系統s7-400h和cp1613、cp1616以太網卡時，必須用simaticnet來組態冗余通信。
• 5）simaticnet提供了s7、fdl、pg/op等通信協議訪問的授權。
  通俗的說當上位軟件不支持直接訪問西門子plc時，就需要simaticnet了。

二、opc軟件

• simaticnet相當于一個opc，它起連接上位機與下位機的作用。
  例如：siemens公司對自己的plc與wincc的通訊協議一般都可以用mpi等，所以用不到；
  但當plc與上位機之間沒有通訊協議，連不上時，就要借助opc了。
  即：simatic在pc平臺實現與s7,s5plc系統通訊的驅動產品集就是simaticnet.通訊包括profibus,ie,mpi,冗余通訊等。
  一般情況下，當實現應用中所用產品都是西門子的可以不配simaticnet。上位軟件不是西門子產品時，simaticnet必備。

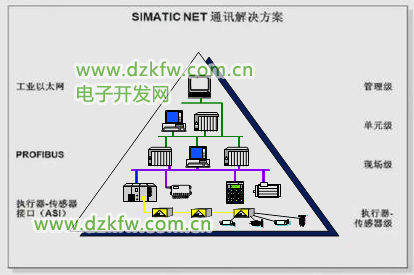

三、四個層級

• 最底層的為執行器/傳感器級，用于智能儀表、閥門等帶有通訊接口的設備，協議一般用ASI、DP、PA等。
• 第二層為現場級，指PLC和PLC之間、現場的操作站或觸摸屏之間的通訊，這部分通常用PROFIBUS現場總線。
• 第三層為單元級或稱為車間級，這部分通常使用以太網，用于工廠中控室操作員站之間、服務器和操作員站之間、服務器和PLC之間的通訊。

• 第四層為管理級或稱為工廠級，這部分也使用以太網，用于服務器和MIS系統、ERP系統等的對接，使公司管理層能夠進行統一的生產管理。




  在各個級別我們來進行一個對比。

• 在執行器/傳感器級，從數據量來看其傳輸的數據一般按位來傳輸，響應時間一般為數毫秒，傳輸頻率為數毫秒傳輸一次；
• 在現場級，傳輸的數據一般按字節來傳輸，響應時間為10毫秒至100毫秒，傳輸頻率為數毫秒至數秒傳輸一次；
• 在單元級，傳輸的數據一般按千字節來傳輸，響應時間為100毫秒至1秒，傳輸頻率為數秒至數分鐘傳輸一次；
• 在控制級，傳輸的數據一般按兆字節，響應時間為數分鐘至數小時，傳輸頻率為每天/班次/小時來傳輸。

四、SIMATIC NET網絡的優點：

• 1、節約成本。
  安裝比較方便，可以節省安裝和布線成本。

• 2、靈活性。可
  以實現快速“重新布線”。

• 3、高可靠性。
  為滿足工業應用而進行優化，使用屏蔽電纜或光纖電纜，滿足工業需求的專用協議。

• 4、強大的測試和診斷功能。
  可以快速組態并測試，診斷功能使調試變得簡單。
