不知道大家在實際工作當中會不會遇到不通的組態軟件之間需要進行數據交換，但我們又不想通過添加第三方設備來實現，那么我們可以使用OPC協議來完成，下面我們介紹如何使用組態王與WinCC之間做OPC通訊。
一、WinCC做OPC服務器
我們安裝好WinCC軟件后，啟動項目后OPC服務器會自動運行，我們無需做任何關于OPC服務器相關的配置，我只需要正常連接所需的設備即可，下面使用內部變量作為演示：

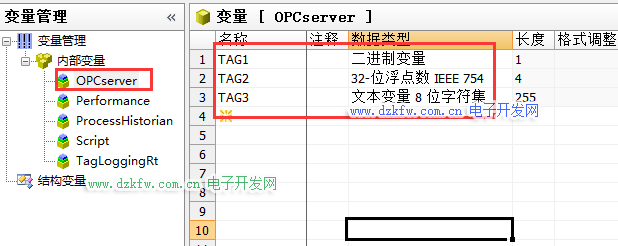

創建內部變量
在內部變量中創建一個OPCserver的組別，然后在該組下創建了三個變量，分別是TAG1、TAG2、TAG3，類型分別是二進制、浮點數、字符串。然后在畫面中創建對應的IO域，如下圖所示：

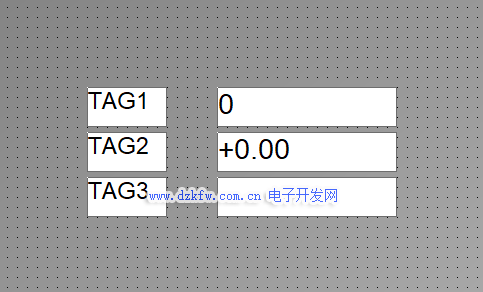

創建IO域
激活運行系統。
給變量寫值
至此我們的WinCC中的工作便完成了，下面進入組態王中的設置。
二、組態王做OPC客戶端

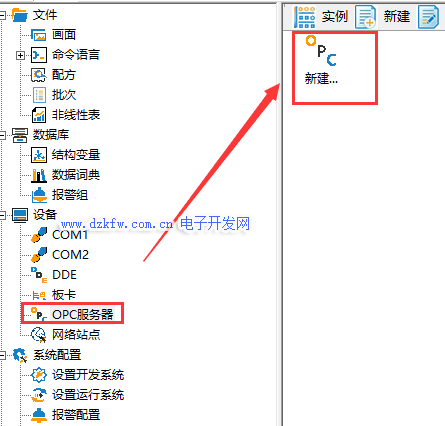

先創建或打開一個組態王項目，然后選則OPC服務器如下圖所示：

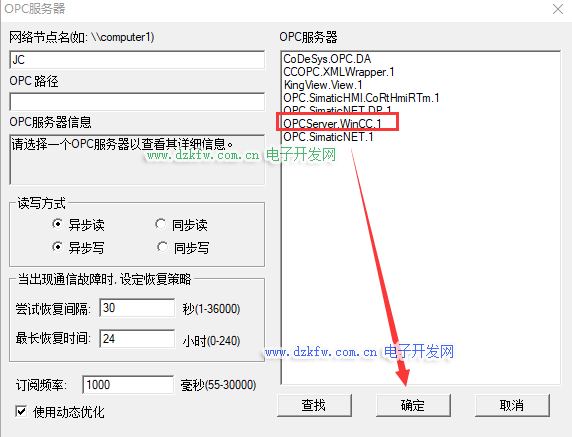

點擊新建將彈出以下對話框：

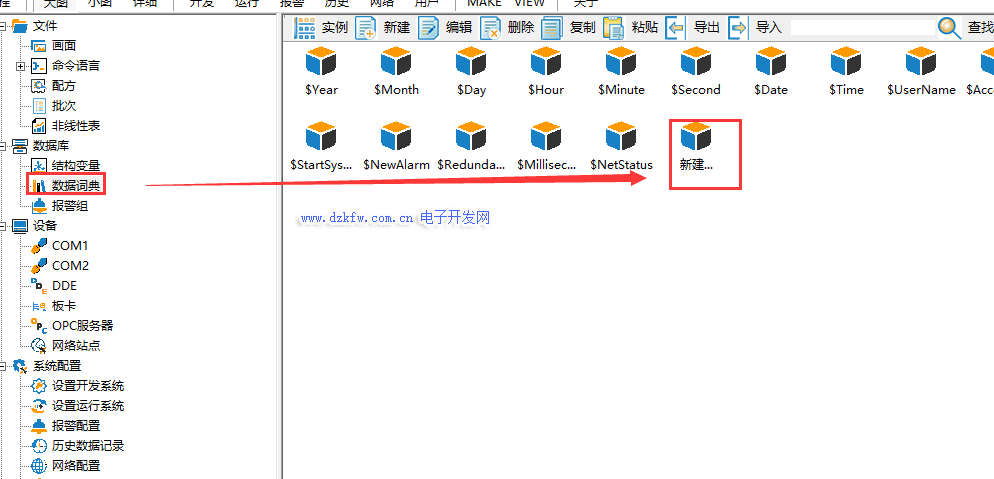

在右側會顯示出找到OPC服務器，我們選中OPCServer.WinCC.1，點擊確定。后去選擇數據詞典，點擊新建。

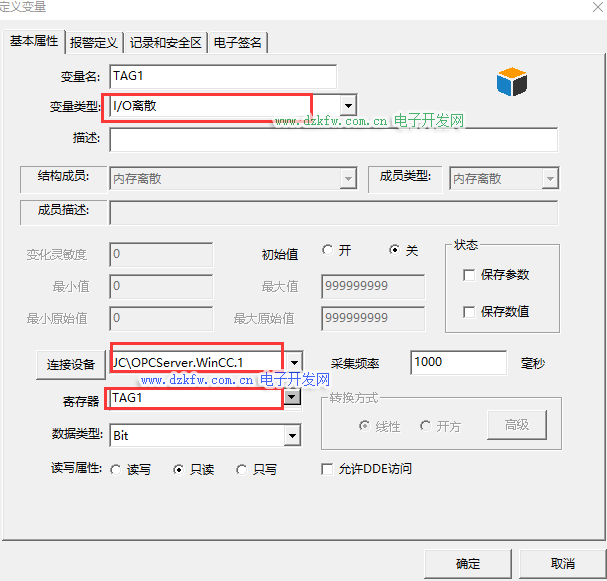

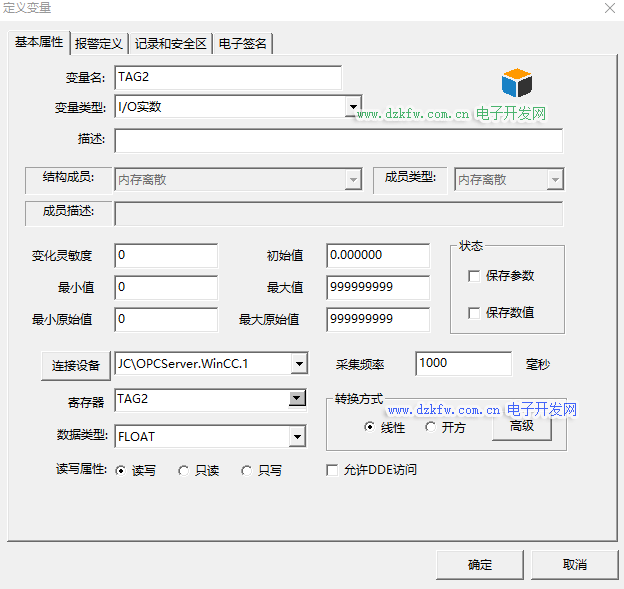

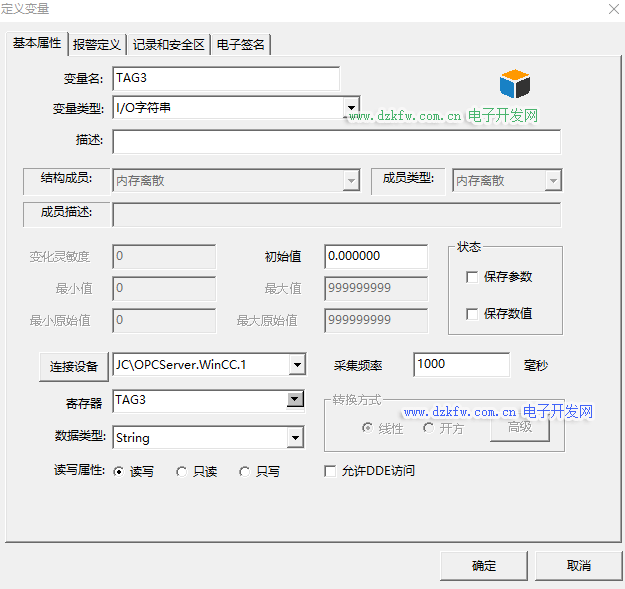

分別添加WinCC中創建的變量。

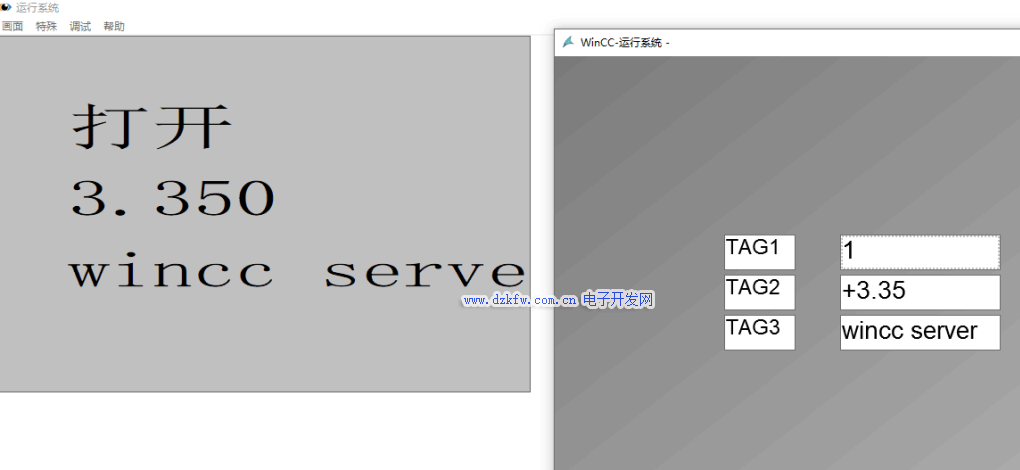

然后在畫面中，創建三個文本，分別組態值輸出，然后運行組態王，那么組態王就可以讀取到WinCC的數據了。
以上便是組態王與WinCC的OPC通訊了，需要注意的是本案例演示環境為同一PC,若需要在不同的電腦間通訊，還需要進行DCOM配置，這邊不做贅述，下期我們介紹WinCC做OPC客戶端，組態王做OPC服務器的方式吧，若內容如有錯誤請聯系我們（技成科技—產品部）。
