1.熟悉2臺及以上PLC之間如何進行信號往來。
2.熟悉通信指令及其使用方法。
二、實驗內容
1.控制要求
這是兩臺PLC主從式通信的例子，通過這個例子可以了解兩臺PLC間通信都應建立哪些初始化程序，主站怎樣讀取從站的數據又怎樣將自己的數據寫到從站中去，數據的通信是以變量寄存器為通道來實現的，這些寄存器不是唯一的，但只要建立了第一個，后面的就要緊隨其后連續使用（也就是說成組使用）。這個例子想達到的控制目的是在主站中用I0.1作為輸入信號建立一個字節加1指令，送給從站的輸出口顯示出來，同時在主站中也累計數據變化過程，當數累加到6時，主站再給從站一個信號，從站接到這個信號后用從站（自己的）輸入信號I0.0發給主站輸出口一個點動信號。整個過程能說明只要建立好初始化關系，主站輸入信號的邏輯關系能夠控制從站的輸出，反過來從站的輸入信號也能控制主站的輸出。像這個例子當中有個限制條件，就是只有當主站給從站的數累加到6以后，從站發給主站的信號才有效，在這之前主站是接不到從站信號的。
2.程序設計
這種通信方式的主角就是主站，它讓從站干什么，從站就干什么，同時它還可受控于從站，實質上就是數據的讀寫。讀寫的區域范圍由主站來定，哪些數據可以寫給從站，又有哪些數據找從站要，都是編程時需定好的，如本實驗中寫給從站的數據是主站中MB0與MB1這兩個字節，找從站要的數據是從站中MB1這一個字節。STEP 7-Micro/WIN編程軟件默認的單臺PLC的地址是2，現在是兩臺PLC，如地址相同是不能通信的，怎么辦？只好通過編程軟件先把地址區分開，然后再分別給PLC下載各自的程序。按規定PLC的地址只能從2開始往后排，在本實驗中看到主站地址是2，從站地址是3，地址2好辦，編程軟件可以自己找到，地址3就要經過設置才能改變。下面介紹設置過程：打開編程軟件，如圖3-38所示，單擊“查看”下面的系統塊，顯示界面如圖3-39所示，在此看到端口0和端口1處的PLC地址都是2，單擊此口右側的上箭頭，把2都變成3，如圖3-40所示，然后單擊“確認”按鈕，這時界面又回到圖3-38，單擊“▼”下載鍵把端口的設置下載給PLC，然后單擊“查看”下面的通信，通信結束后的界面如圖3-41所示，發現這臺的程序送進去，再將兩臺PLC的模式開關都撥到RUN位置，就可以工作運行了。

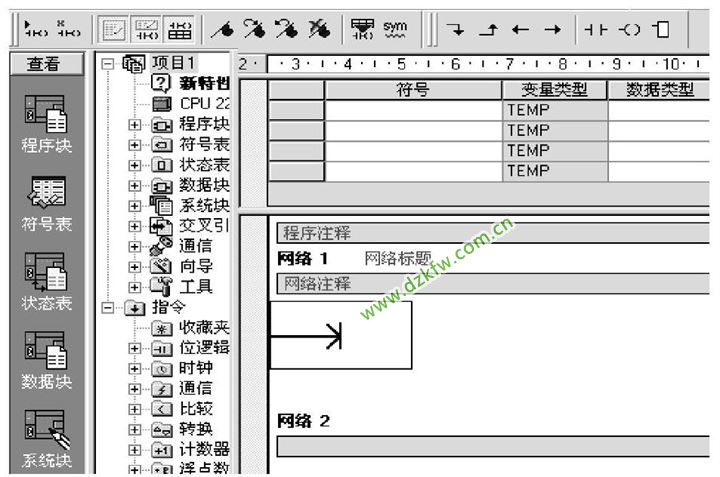

圖3-38 編程軟件初始界面

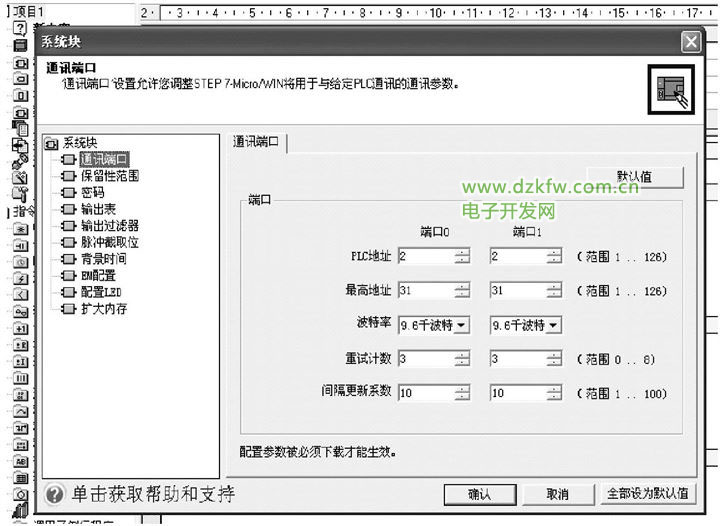

圖3-39 修改PLC地址的界面

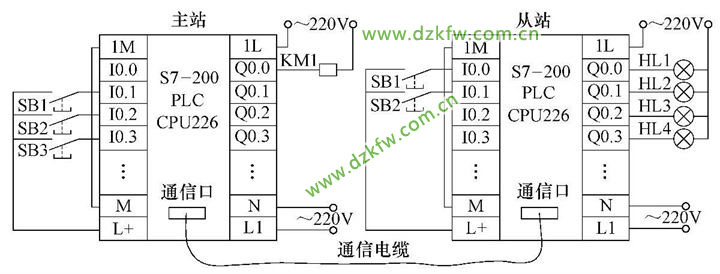

1）根據控制要求，首先要確定I/O個數，進行I/O分配，確定主站與從站，配好兩臺PLC之間的通信電纜。主從式通信簡單實惠，容易實現，難點與重點是主站的編程，讀寫區域與數據長度不能搞亂。控制系統PLC接線圖如圖3-42所示。

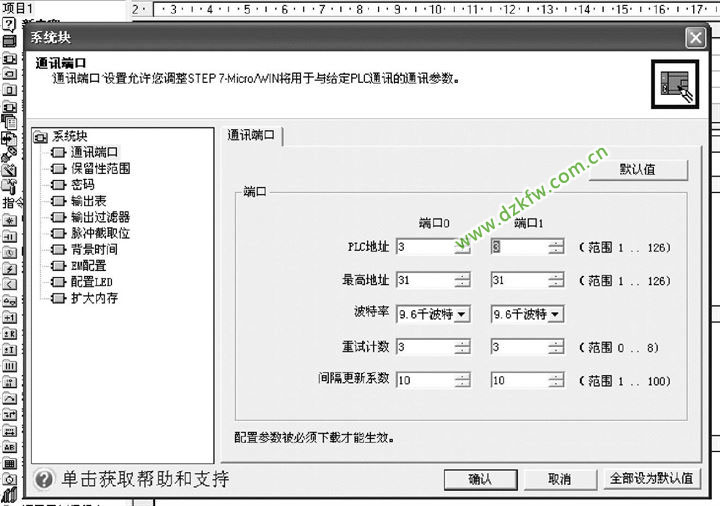

圖3-40 將地址2變成3

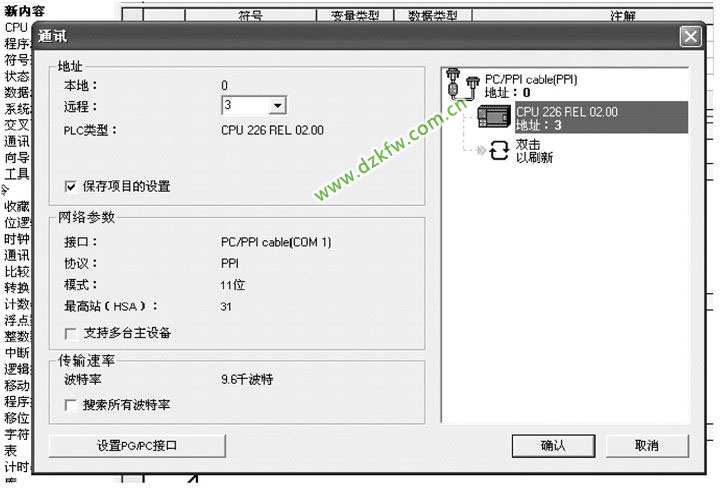

圖3-41 通信后已搜到PLC的地址
圖3-42 主從式通信控制系統PLC接線圖

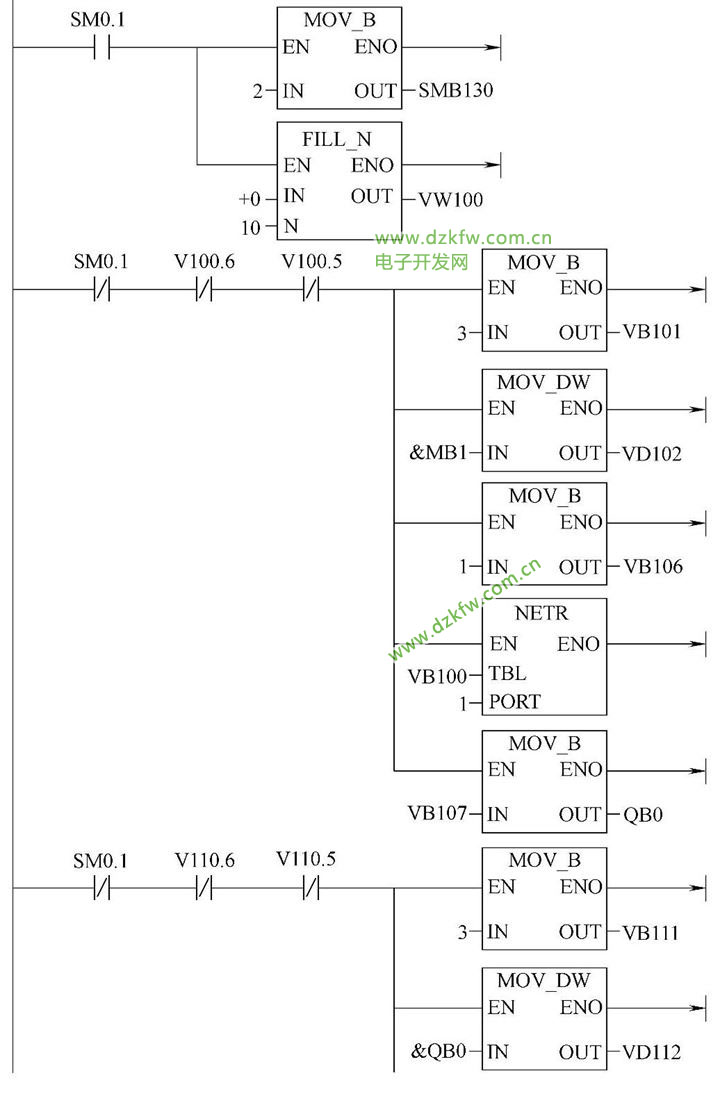

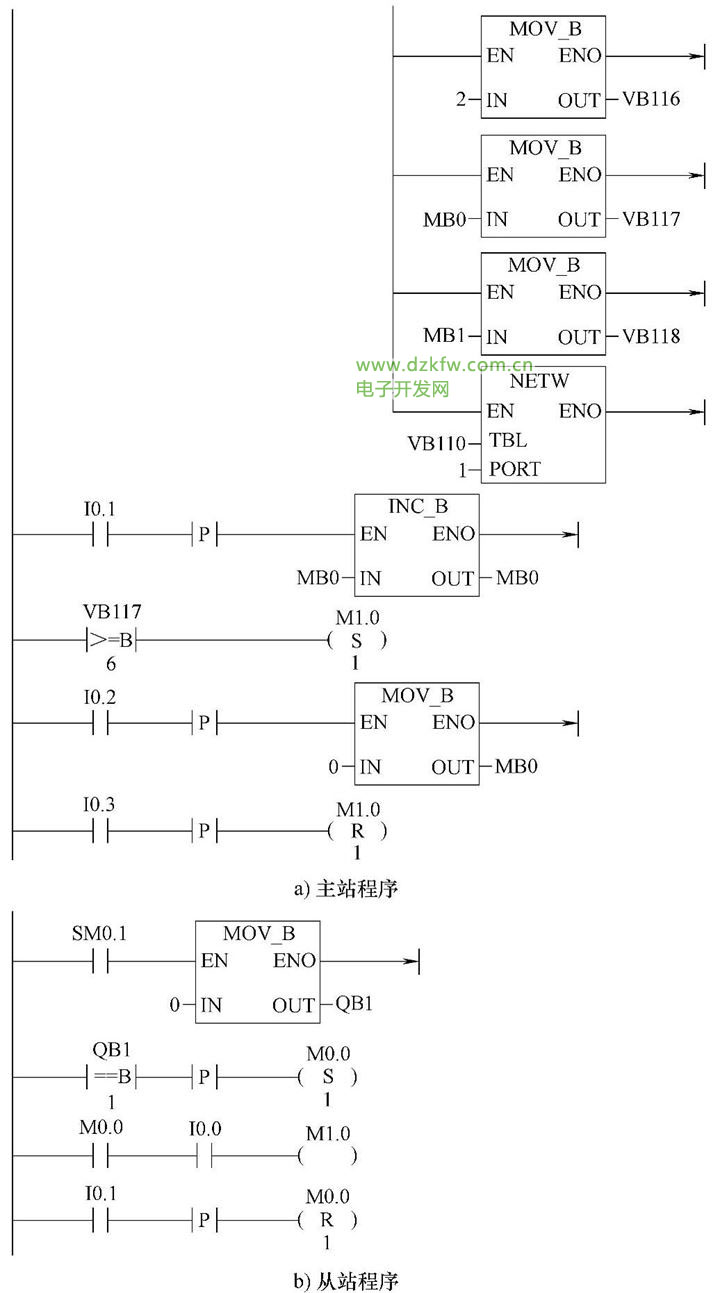

2）控制程序梯形圖如圖3-43所示。

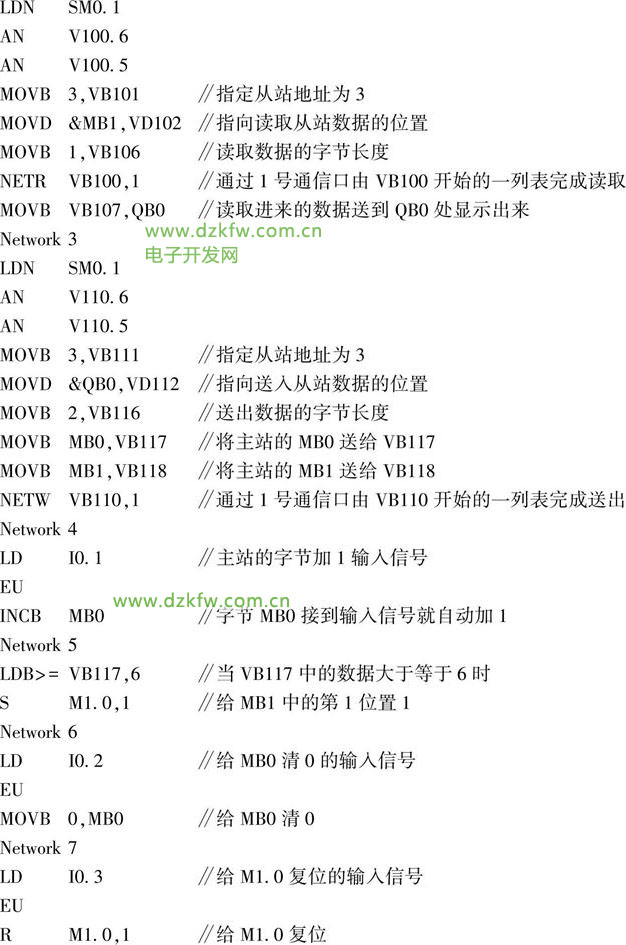

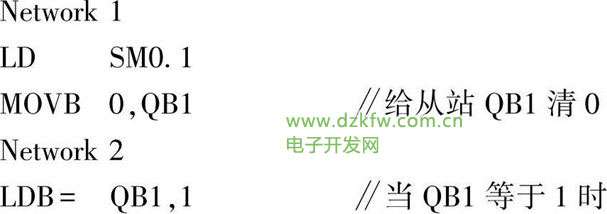

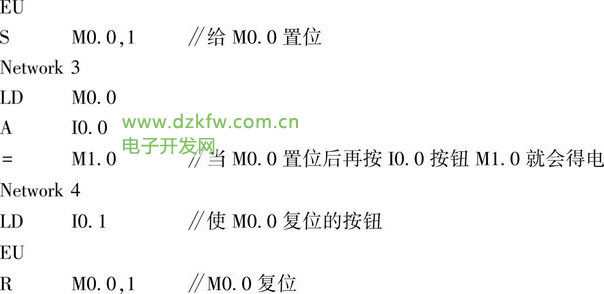

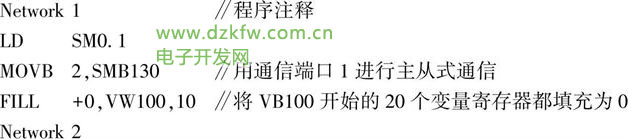

3）程序的語句表及注釋如下：
三、實驗報告中應回答的問題
圖3-43 主從式通信控制程序梯形圖（續）
圖3-43 主從式通信控制程序梯形圖
1.主站寫入從站的數據長度是多少？由哪一條指令體現出來？
2.程序中出現了間接尋址，找一找在哪里？執行該指令的結果是什么？
3.從站寫入主站的數據長度是多少？由哪一條指令體現出來？
