會員注冊在電子線路中，判斷電路能否產生自激振蕩一直以來都是一個令學生感到困惑的問題，同學們對一個電路進行分析時往往感到無從下手。筆者根據多年的教學經驗，總結出一個比較簡單的判別方法，具體內容如下：
通常，我們判別電路能否產生自激報蕩可以從兩個方面人手：一個是相位平衡條件，另一個是振幅平衡條件，這兩個條件中有任何一個不滿足.電路就不脆產生自激振蕩。
一般條件下，我們在分析電路時，兩個判別條件中首先著振幅平衡條件，它是指放大器的反饋信號必須有一定的幅度。這個條件中包含兩層意思，一是必須有反饋信號，二是反恤信號必須有一定的幅度。這樣我們在分析電路是否滿足報幅條件時就可以從兩個方面考慮：(1)是否存在反饋信號;(2)三極管能否起到正常的放大作用。下面通過舉例來說明：

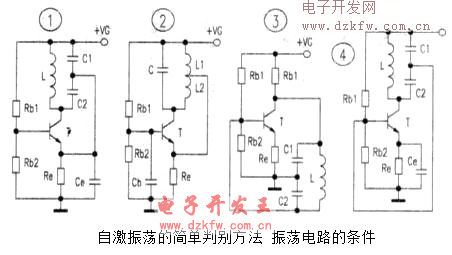

在圖1所示電路中，考慮交流通路時，反饋信號被發射極電容Ce短路，反饋信號消失，不滿足振幅條件，不能產生自激振蕩。在圖2、圖3所示電路中，考慮直流通路，電感線圈視為導線。在圖2中線圈將染電極、發射極短路，圖3中線圈將集電極、基極短路，所以這兩個電路中三極管均不能正常工作，從而不滿足振幅條件，電路也不能產生自激報蕩。
如果通過分析，知道電路滿足報幅條件，那么第二步我們再來看相位平衡條件，它是指放大器的反饋信號與輸人信號必須同相位。換句話說，就是電路中的反饋回路必須是正反饋。關于正負反饋的判別我們可以用“瞬時極性法”來進行。這組我們也通過一個電路來說明。
在圖4中，先假設輸人信號電壓對地瞬時極性為正，然后根據該瞬間晶體管的集電極、基極、發射極相對應的信號極性可看出，反饋到基極的信號極性為負，它起著削弱輸人信號的作用，可知是負反饋.則不滿足相位條件，所以電路不能產生自激振蕩。
由上可知，一個能夠產生自激振蕩的電路，必然是既有正反饋又能正常放大的電路。也就是說，這個電路必須同時滿足振幅條件和相位條件才能產生自激振蕩，兩個條件缺一不可。
