會員注冊在自動化和控制系統中，運動控制器和可編程邏輯控制器(PLC)扮演著至關重要的角色。盡管它們經常被用于實現工業機械的自動化控制，但它們的設計目標、功能和應用范圍存在顯著差異。在工業自動化領域當中，運動控制一直是PLC應用領域當中的重要組成部分。運動控制器專門設計用于精密地控制機械運動的軌跡、速度、加速度和位置。這些設備通常用于要求高精度和復雜運動控制的場合，如機器人臂、CNC機床、半導體制造設備和其他自動化裝配線。運動控制器強調高速、精確的點對點移動，以及多軸協調運動的能力。而步進電機由于其性能穩定、響應速度快、運行平穩、噪音低等特點，被廣泛應用在有精度要求的定位控制場合。對于絕大多數步進控制系統，都使用的是開環控制，因?yàn)榭刂坪唵巍?/P>
有些情況下，增加編碼器的方式，組成步進閉環控制系統，既能降低設備體積，還可以減少步進電機丟步的風險，相比伺服系統成本更低。本文以西門子PLC為控制器，結合編碼器和步進電機組成閉環系統，以供參考。
1.系統硬件組成

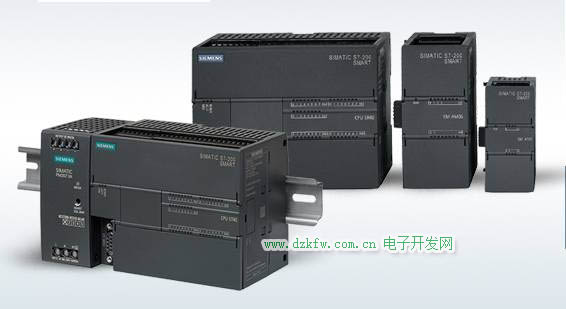

因?yàn)樾枰M成步進閉環系統，所以在選取PLC的時候，需要滿足兩個條件，支持脈沖輸出，支持高速計數器輸入。在這里使用S7-200 SMART ST20，它具有2個100KHz的脈沖輸出，6個高速計數器，滿足步進閉環控制的性能要求。

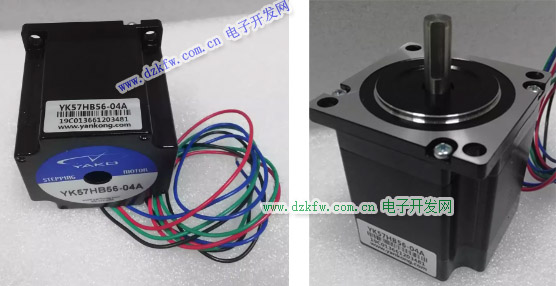

步進電機使用研控步進電機YK57HB76-04A，該電機步距角為1.8°，保持轉矩為2.0 N.m。驅動器使用配套的型號YKE2405M，電流在1.5-4.0A可調，細分可在400-40000之間設置。在本項目中，細分設置為1000，即PLC發送1000個脈沖，電機旋轉一圈。
由于閉環的需要，需要使用一款編碼器，這里選取歐姆龍的增量編碼器E6B2-CWZ6C 1000P/R 3M，其分辨率為1000脈沖/圈，將其直接安裝在步進電機的輸出軸上。
綜上所述，那么我們可以得到該步進控制系統的關系：PLC發送一千個脈沖，步進電機旋轉一圈，編碼器也旋轉一圈。
為了更好的發送脈沖的輸入指令，通常使用觸摸屏。觸摸屏輸入脈沖指令，給到PLC，PLC再發送給步進驅動器，步進驅動器驅動電機。完成一系列的控制。在實際應用的時候，為了操作員的易讀懂、方便度量，通常將輸入的單位轉化為毫米。本案使用的是絲桿結構，導程為10mm，即發送1000脈沖，電機移動10mm。本機以威綸通的觸摸屏MT8051IP作為參數輸入界面，當輸入長度為P時，指令脈沖的數量為Q = 100P，步進電機運轉時編碼器的反饋脈沖為F，F(xiàn)=Q。總的系統硬件方框圖如圖1示：

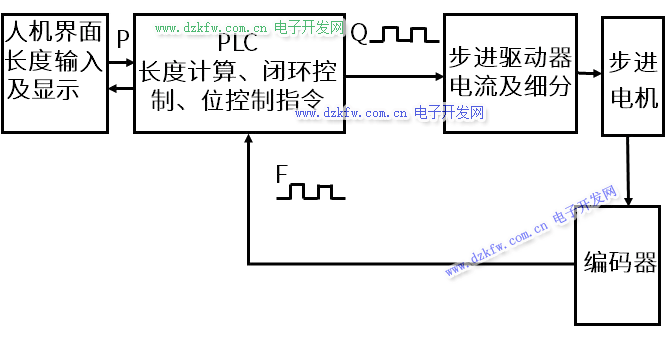

圖1 系統硬件方框圖片描述
2.系統主要控制功能
系統控制軟件功能包括長度與指令脈沖換算，位置控制參數設定及定位控制，脈沖反饋及閉環控制，超差處理等

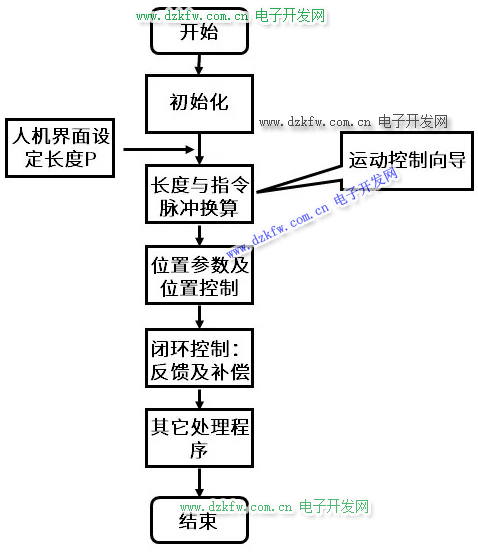

圖2 系統軟件框圖
-
（一）運動控制向?qū)?/STRONG>
為了將長度單位與脈沖指令進行換算，S7-200 SMART 提供了一個運動向?qū)У墓ぞ撸@個工具可以快速的將工程單位轉化成步進驅動器相對應的控制脈沖。本案中步進的脈沖細分為1000，導程為10mm，所以在進行運動控制向?qū)У臅r(shí)候，設置方法如圖3所示：

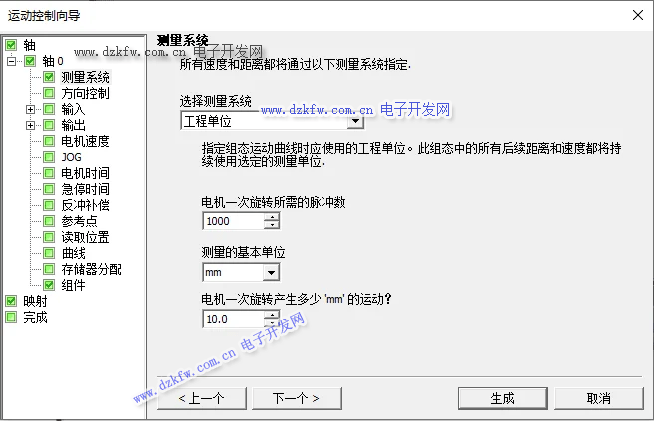

圖3 步進測量系統
-
（二）位置指令參數設定
當使用運動控制向?qū)гO(shè)置完畢之后，會自從生成對應的功能塊，在進行定位控制的時候，調用相對應的功能塊即可。需要注意的是，使用絕對定位運動，需要先進行回零的設置。在進行絕對定位，使用的功能塊是AXIS0_GOTO，在進行位置控制的時候，設置好位置數據，觸發V2100.7則可以進行定位控制。

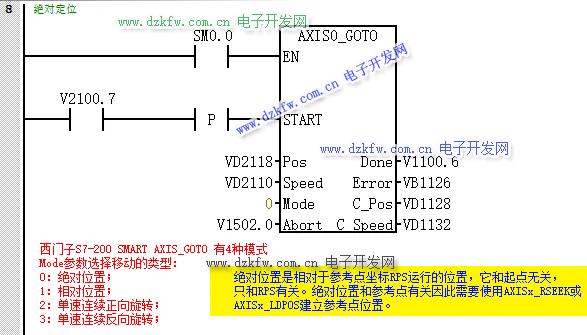

圖4 AXIS0_GOTO功能塊
-
（三）編碼器閉環反饋系統
對于編碼器的閉環反饋，可以使用S7-200 SMART的高速計數器向?qū)В瑏硗瓿上嚓P(guān)參數的設置，在進行相關參數設置的時候，需要確定好對應的高速計數器的模式。通常有四種類型的高速計數器，內部方向高速計數器、外部方向高速計數器、加減雙相高速計數器、AB正交高速計數器，這四種類型根據是否有復位功能又有所不同。本案使用模式1，帶有內部方向控制的單相增/減計數器。使用復位輸入。

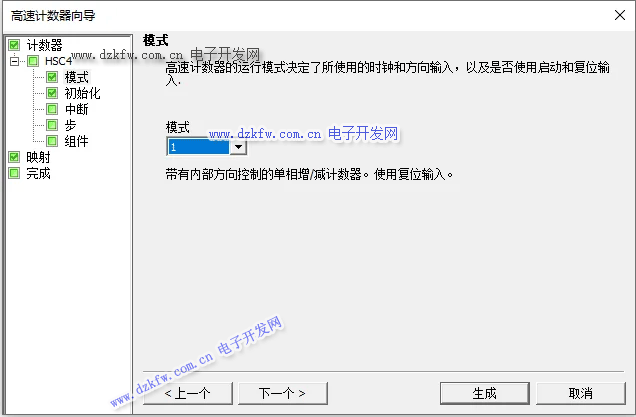

圖5 高速計數器向?qū)?/P>
當進行運動控制的時候，使用高速計數器的返回值與AXIS0_GOTO的當前位置值進行比較，當兩者相等時候，證明沒有丟步，當反饋值小于AXIS0_GOTO的位置值，則可能發生丟步的情況，需要進行補償，通常會設置一定的容差范圍，當大于容查的時，則不再進行補償，需要進行報警處理，檢查超出容差的原因。
3.總結
步進的閉環控制系統，對于某些定位要求比較高的場合具有重要的作用。除了使用編碼器反饋組成閉環控制之外，還有可以使用模擬量等方式來構建步進閉環控制系統。具體的實現方式，可以根據工藝和要求來進行選擇，此處只是提供了一種應用方案，供參考。
