會員注冊前言：
以前都是采用的時間/計數輪詢通訊，有兩個缺點，一是輪詢時間較長，二是容易造成宕機，數據傳輸不過來。
在昔日同事的指導下，本次采用標志位來驅動輪詢，速度和穩定性得到了較大的提升。
具體實現說明：

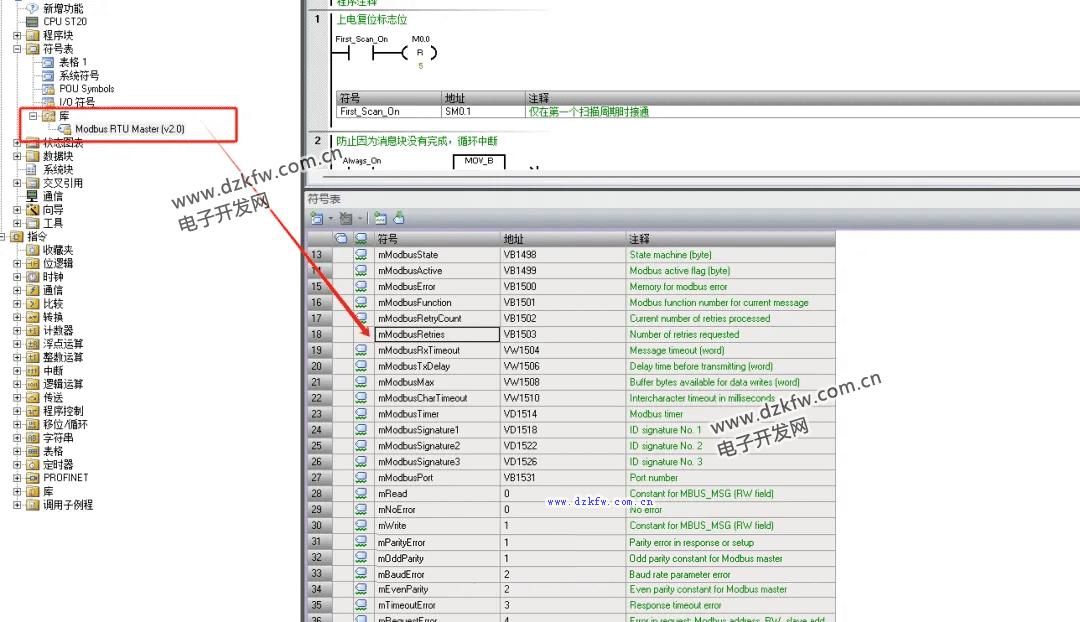

網絡1：復位所有標志位，防止系統無法運行。
這里有5個標志位，下面程序中可以看出。

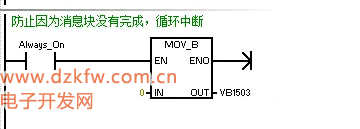

網絡2：將重試次數設置為0

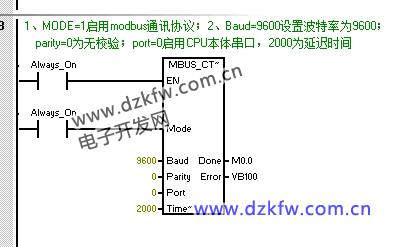

網絡3：?jiǎn)?dòng)主站控制程序，設置方式參考如下：
網絡四：第一個數據采集，標志位為M0.1。
網絡五：
復位最后一個采集信息的標志位

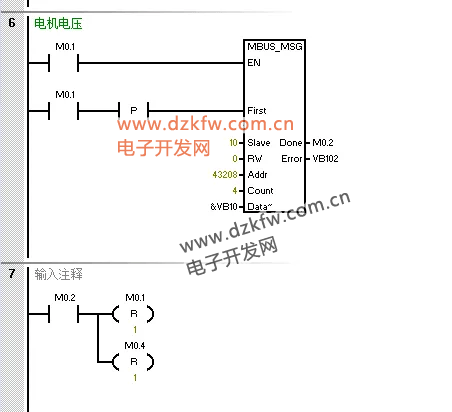

網絡六、七：采集第二個數據和復位第一個標志位

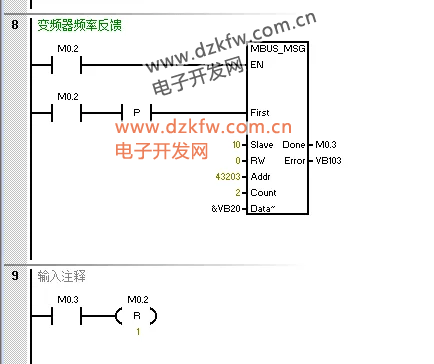

網絡八、九：采集第3個數據和復位第2個標志位
網絡十、十一：采集第4個數據和復位第3個標志位

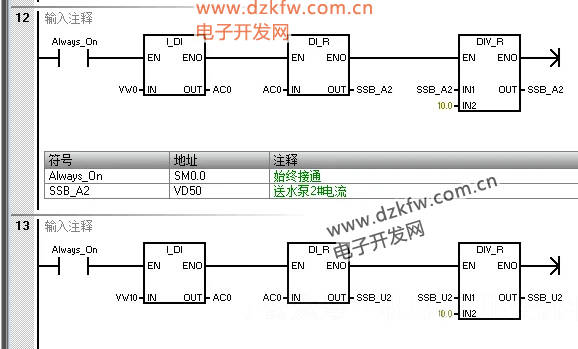

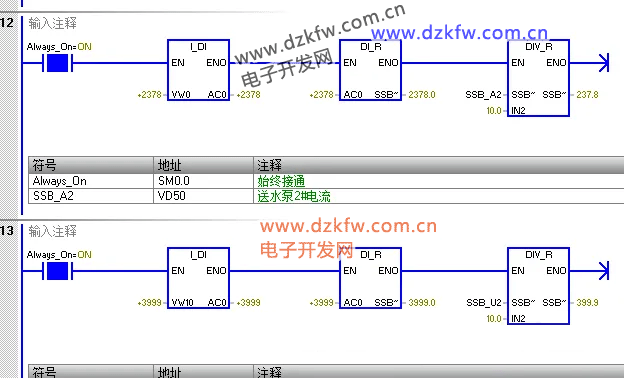

網絡十二、十三:采集過來的數據計算和轉換。
一般讀過來的數據都是整型，根據儀表的通訊手冊或者對照現場的實際數據，我們做一些簡單的計算就可以得到真實數據，比如轉換為浮點數后除以10.0或者100.0。
