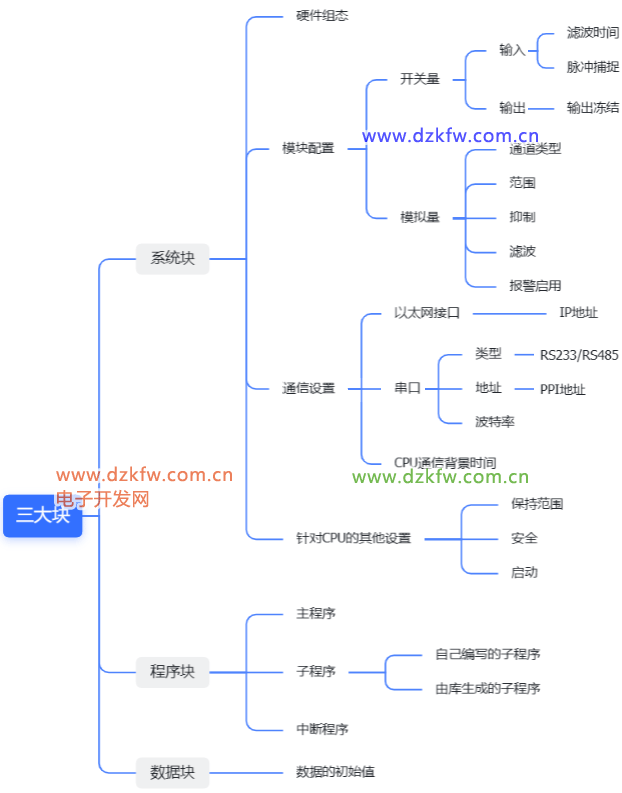

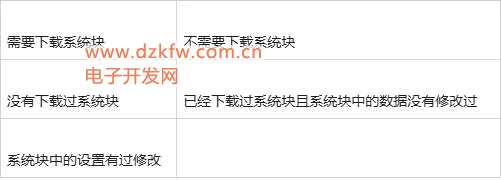

三大塊總結

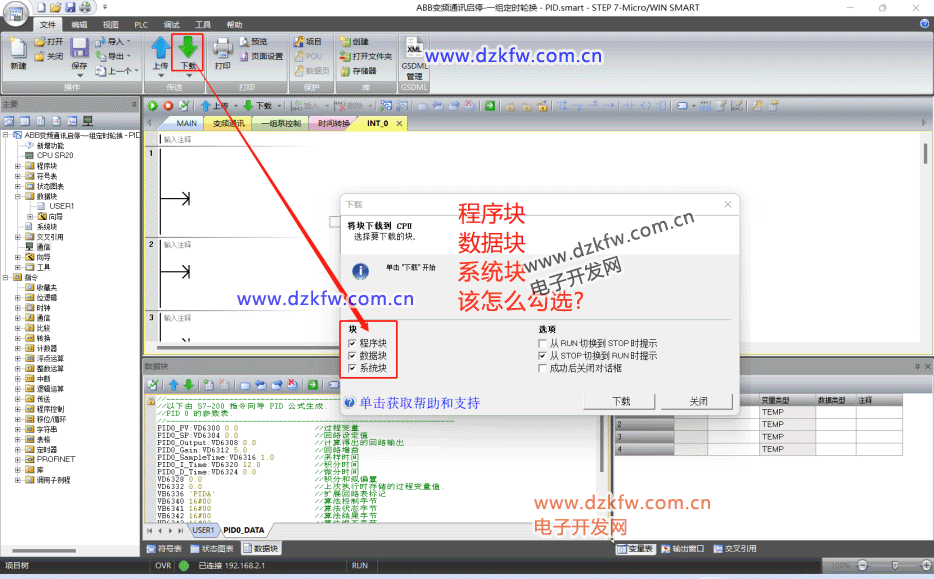

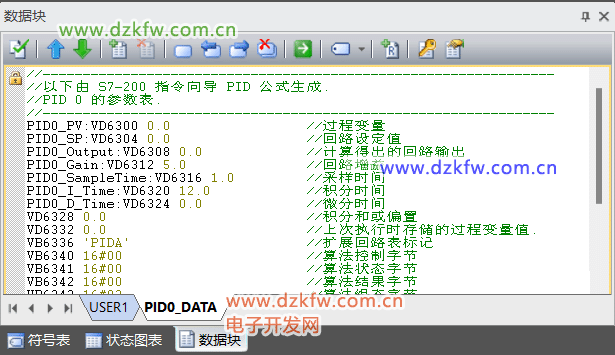

你是否也有這樣的疑惑，點了編程軟件中的下載按鈕，在彈出的界面中顯示有程序塊，數據塊，系統塊三個可選項，下載時應該怎全部勾選還是部分勾選呢？



今天的文章讓我們先來了解這三個塊都是起什么作用的，最后再分析下載時怎樣勾選比較合理。

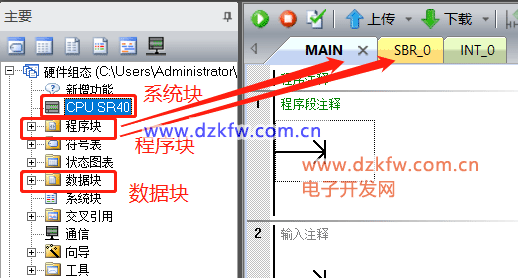

系統塊
雙擊CPU圖標即可打開系統塊進行配置



硬件組態

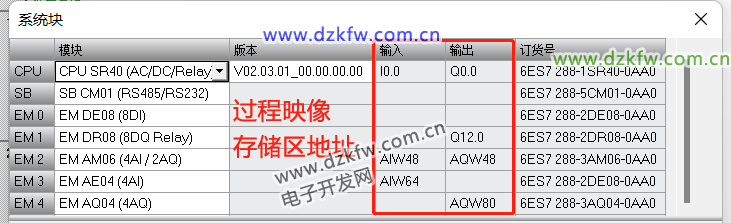

打開系統塊后，最上面的列表就是硬件組態列表，硬件組態列表需要按照實際的模塊排列配置進行組態。



做完此配置后，系統便自動排出了輸入輸出過程映像寄存器的地址，有了這些地址，就相當于打開了PLC與外部世界連接的大門，CPU可以從外界接收輸入信息并控制外部輸出。
模塊配置
有了上一步的基礎，我們就可以繼續對已經組態的模塊進行配置。
開關量模塊
開關量輸入模塊可以配置模塊的輸入濾波時間，脈沖捕捉功能的關閉和啟用。開關量輸出模塊可以配置模塊的輸出凍結功能，即STOP模式下是否將輸出凍結為最后一個運行狀態，停機前狀態是1的，停機后輸出還保持為1.
模擬量模塊
模擬量模塊可配置輸入輸出的信號類型和信號范圍，例如可以將模擬量輸入通道接收信號的類型配置為電壓型，范圍配置成+/-5v，模擬量輸入AIW的值的范圍是-27648~27648；如果類型配置為電流型，范圍配置成0-20mA，模擬量輸入AIW的值的范圍是0~27648。如果實際輸入信號是4-20mA，換算程序的下限值就不是0了，而是5530（4/20*27648≈5530）。

關于模擬量輸入轉換成實際值的子程序使用請參考

S7-200SMART更多庫文件的下載 庫的應用章節

此外還可以配置模擬量模塊的抑制，濾波，報警選項等參數，請參考

【PLC基礎知識】200SMART PLC硬件組態介紹【上】

通信設置

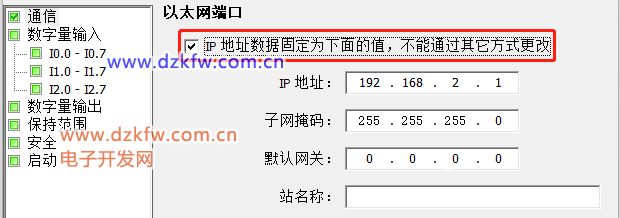

以太網接口參數主要包括了：網絡接口的IP地址，子網掩碼，網關這三個參數，注意如果在系統塊里設置了這些參數并下載了系統塊，那么CPU的IP地址將不能通過通信搜索界面更改。

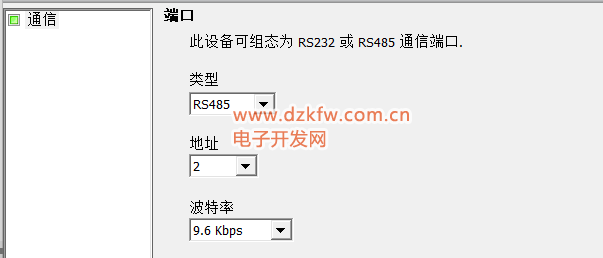

串口通信參數主要包括了：串口類型，地址，波特率。串口類型可根據實際接口選擇使用RS232或RS485；地址在這里特指使用PPI協議時的站地址；波特率根據實際連接設備兩端必須設置為相同的波特率才能正常通訊。



系統默認RS485接口啟用的是西門子自己的S7協議，S7協議的地址在系統塊中修改，奇偶校驗?zāi)�認為偶校驗。如果是用485接口做Modbus通訊，那么接口的編號，波特率，校驗位這些參數需要在程序調用的指令接口中做設置；如果是自由口通信，接口的參數就需要通過系統的SM(特殊寄存器）進行設置。
針對CPU的其他設置
此類設置包括了保持范圍，安全，啟動三個類別，下面我們來舉例說明這三類參數需要配置的重要性。

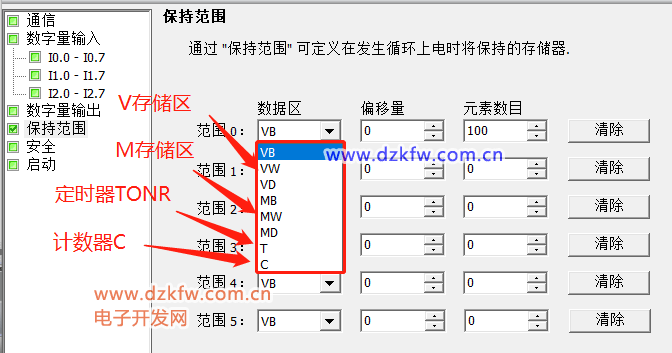

保持范圍

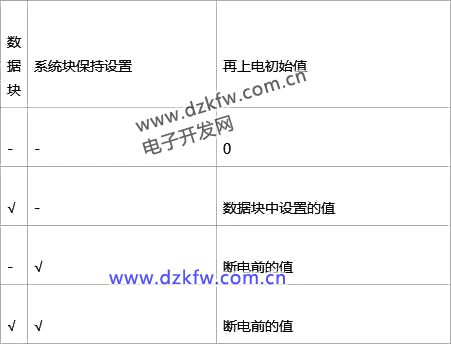

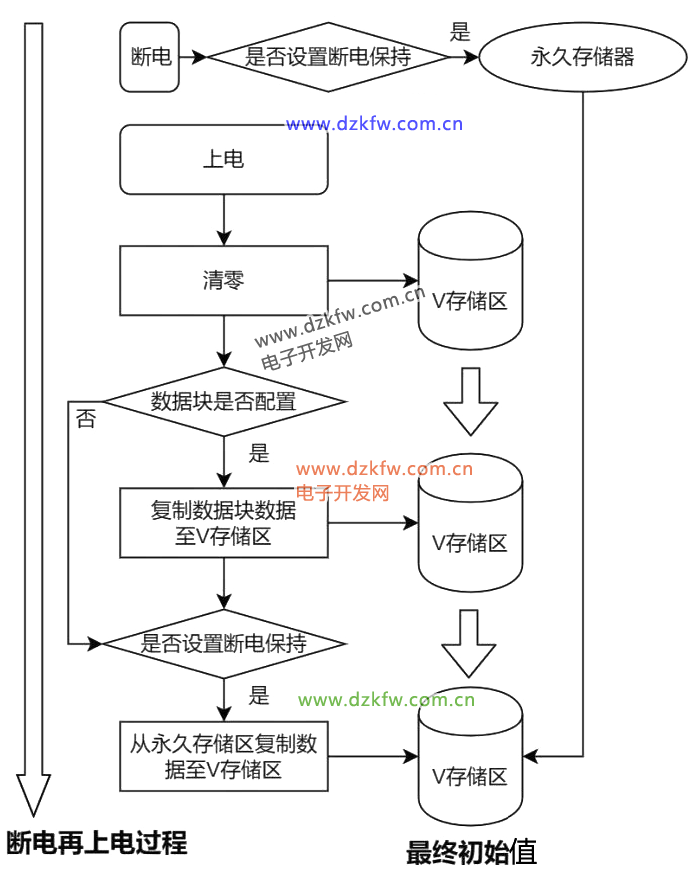

一般我們?cè)谠O(shè)計程序時會可以設置的變量作為參數使用，例如變送器量程，手自動轉換，延時時間等可調整的參數。如果這些參數不能斷電保存，那PLC斷電再上電，這些參數如果在數據塊中有配置，參數值將初始化為數據塊中的值，如果在數據塊中沒有配置，參數值將被清0。這將會為用戶使用帶來不必要的麻煩，例如每次停電再來電都需要重新選擇手自動位，更換了不同量程的變送器并做好了設置，停電再來電發現量程變回原來的初始值，實際值顯示不準確。



我們?nèi)绻�在保持范圍中配置了這些參數所在存儲區區域的斷電保持功能，PLC斷電再上電后，這些參數的值還會保持?jǐn)嚯娗暗闹担�這樣就可以避免上述例子所產生的問題。

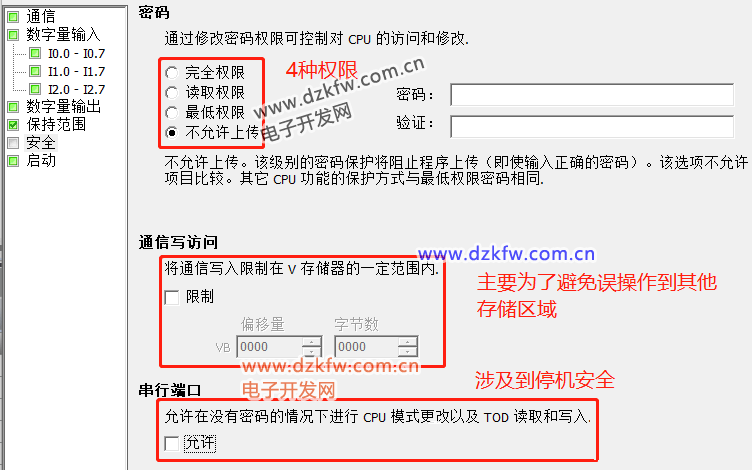

安全
安全中的密碼配置主要為保護用戶知識產權而設計，如果你寫的這套PLC程序花費了很大精力，有些算法是你獨有的，不希望被別人竊取。那就可以按照重要程度來選擇不同的權限進行加密。



通信寫訪問的限制和串口操作的限制主要為了避免在上位機或觸摸屏編程時不小心誤修改了某些寄存器的值而可能發送某些不安全的事件。
啟動

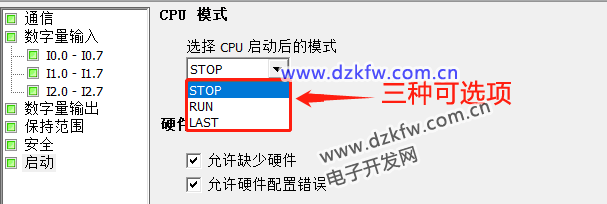

剛拿到一個CPU，創建一個新項目，下載程序后運行CPU調試，斷電再上電CPU怎么停機了？如果不注意設置CPU的啟動模式，就會遇到這個問題。

因?yàn)橄到y(tǒng)默認CPU啟動后的模式為STOP模式，這就好像變頻器或軟起動出于安全考慮，如果在上電前運行指令已經為1了，設備默認是不會啟動運行的。只有修改參數設置，在明確確認無安全風險的情況下，才允許上電再啟動。

在確認好你的需求后，如果將此選項設置為RUN，那么每次斷電再來電，不論斷電前CPU是什么狀態，來電后CPU都會自動切換至運行模式。



此外，如果在某些模塊發生錯誤時仍然需要CPU保持運行狀態，比如某個模塊缺失或與組態的模塊不一致，此模塊僅承擔系統的一部分功能，CPU保持運行狀態可以使其他部分的功能正常使用，勾選這兩個選項就不會導致CPU無法啟動。
關于系統塊配置的詳細說明
【PLC基礎知識】200SMART PLC硬件組態介紹【下】

程序塊

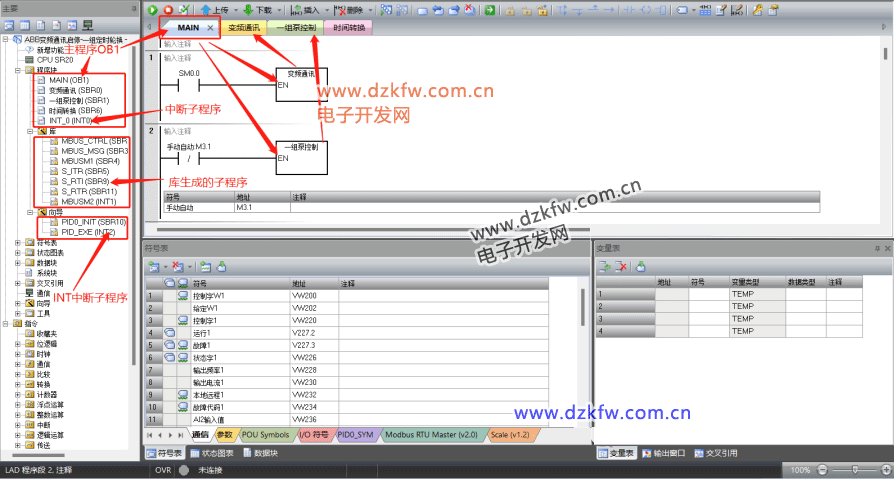

CPU循環執行程序塊中OB1主程序及主程序中調用的子程序的內容。執行相關中斷程序。



主程序OB1

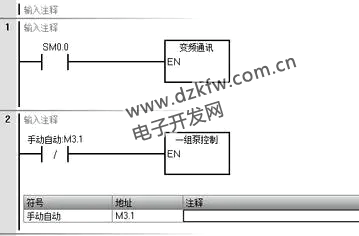

PLC運行時，OB1中的程序指令被循環執行。在OB1中可以調用其他SBR子程序。



子程序SBR

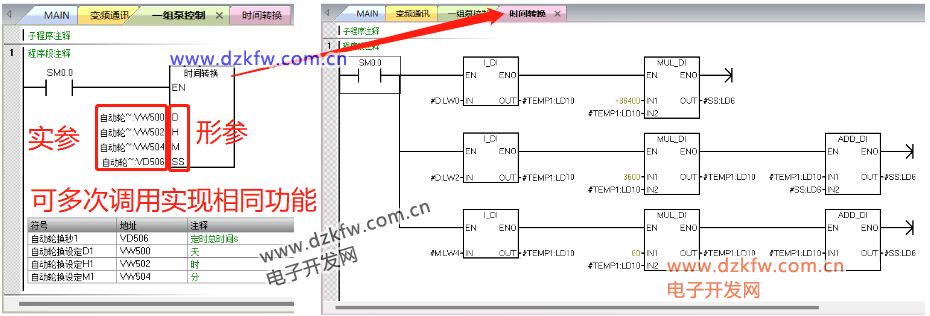

可以從主程序、另一個子程序或中斷子程序調用子程序。也可從子例程本身調用子程序。子程序是可以重復調用的。

注意：主要子程序最大嵌套深度為8層。
使用子程序的好處
