三菱fx系列plc的27條邏輯指令用法說明

FX2N的共有27條基本邏輯指令，其中包含了有些子系列plc的20條基本邏輯指令。

1、取指令與輸出指令（LD/LDI/LDP/LDF/OUT）
（1）LD（取指令） 一個常開觸點與左母線連接的指令，每一個以常開觸點開始的邏輯行都用此指令。
（2）LDI（取反指令） 一個常閉觸點與左母線連接指令，每一個以常閉觸點開始的邏輯行都用此指令。
（3）LDP（取上升沿指令）與左母線連接的常開觸點的上升沿檢測指令，僅在指定位元件的上升沿（由OFF→ON）時接通一個掃描周期。
（4）LDF（取下降沿指令）與左母線連接的常閉觸點的下降沿檢測指令。
（5）OUT（輸出指令） 對線圈進行驅動的指令，也稱為輸出指令。

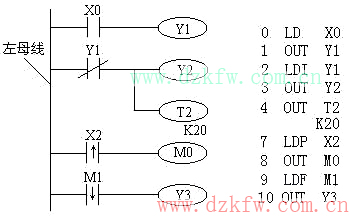

取指令與輸出指令的使用如圖1所示。

圖1 取指令與輸出指令的使用

取指令與輸出指令的使用說明：
1）LD、LDI指令既可用于輸入左母線相連的觸點，也可與ANB、ORB指令配合實現塊邏輯運算；
2）LDP、LDF指令僅在對應元件有效時維持一個掃描周期的接通。圖3-15中，當M1有一個下降沿時，則Y3只有一個掃描周期為ON。
3）LD、LDI、LDP、LDF指令的目標元件為X 、Y 、M 、T、C、S；
4）OUT指令可以連續使用若干次（相當于線圈并聯），對于定時器和計數器，在OUT指令之后應設置常數K或數據寄存器。
5）OUT指令目標元件為Y、M、T、C和S，但不能用于X。

2、觸點串聯指令（AND/ANI/ANDP/ANDF）
（1）AND（與指令）  一個常開觸點串聯連接指令，完成邏輯“與”運算。
（2）ANI（與反指令）  一個常閉觸點串聯連接指令，完成邏輯“與非”運算。
（3）ANDP  上升沿檢測串聯連接指令。
（4）ANDF  下降沿檢測串聯連接指令。

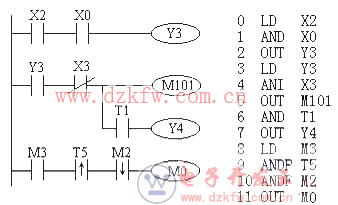

觸點串聯指令的使用如圖2所示。

圖2  觸點串聯指令的使用

觸點串聯指令的使用的使用說明：
1）AND、ANI、ANDP、ANDF都指是單個觸點串聯連接的指令，串聯次數沒有限制，可反復使用。
2）AND、ANI、ANDP、ANDF的目標元元件為X、Y、M、T、C和S。
3）圖3-16中OUT M101指令之后通過T1的觸點去驅動Y4稱為連續輸出。

3、觸點并聯指令（OR/ORI/ORP/ORF）
（1）OR（或指令） 用于單個常開觸點的并聯，實現邏輯“或”運算。
（2）ORI（或非指令） 用于單個常閉觸點的并聯，實現邏輯“或非”運算。
（3）ORP  上升沿檢測并聯連接指令。
（4）ORF  下降沿檢測并聯連接指令。

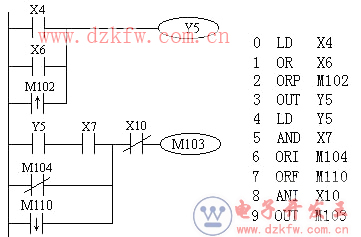

觸點并聯指令的使用如圖3所示。

圖3  觸點并聯指令的使用

觸點并聯指令的使用說明：
1）OR、ORI、ORP、ORF指令都是指單個觸點的并聯，并聯觸點的左端接到LD、LDI、LDP或LPF處（例圖4-4的左母線），右端與前一條指令對應觸點的右端相連。觸點并聯指令連續使用的次數不限；
2）OR、ORI、ORP、ORF指令的目標元件為X、Y、M、T、C、S。

4、塊操作指令（ORB / ANB）
（1）ORB（塊或指令）  用于兩個或兩個以上的觸點串聯連接的電路之間的并聯。ORB指令的使用如圖4所示。

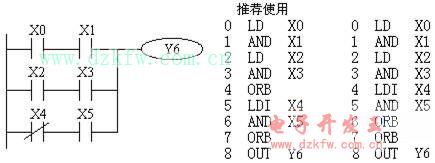

圖4  ORB指令的使用

ORB指令的使用說明：
1）幾個串聯電路塊并聯連接時，每個串聯電路塊開始時應該用LD或LDI指令；
2）有多個電路塊并聯回路，如對每個電路塊使用ORB指令，則并聯的電路塊數量沒有限制；
3）ORB指令也可以連續使用，但這種程序?qū)懛ú煌扑]使用，LD或LDI指令的使用次數不得超過8次，也就是ORB只能連續使用8次以下。
（2）ANB（塊與指令）  用于兩個或兩個以上觸點并聯連接的電路之間的串聯。ANB指令的使用說明如圖5所示。

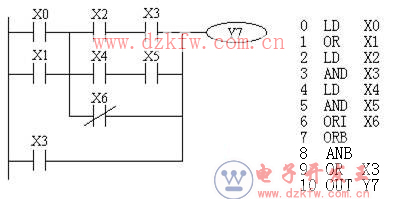

圖5  ANB指令的使用

ANB指令的使用說明：
1）并聯電路塊串聯連接時，并聯電路塊的開始均用LD或LDI指令；
2）多個并聯回路塊連接按順序和前面的回路串聯時，ANB指令的使用次數沒有限制。也可連續使用ANB，但與ORB一樣，使用次數在8次以下。

5、置位與復位指令（SET/RST）
（1）SET（置位指令） 它的作用是使被操作的目標元件置位并保持。
（2）RST（復位指令） 使被操作的目標元件復位并保持清零狀態。

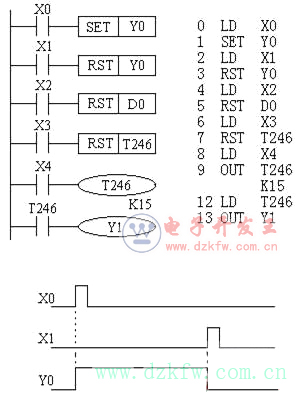

SET、RST指令的使用如圖6所示。當X0常開接通時，Y0變?yōu)镺N狀態并一直保持該狀態，即使X0斷開Y0的ON狀態仍維持不變；只有當X1的常開閉合時，Y0才變?yōu)镺FF狀態并保持，即使X1常開斷開，Y0也仍為OFF狀態。

圖6  置位與復位指令的使用

SET 、RST指令的使用說明：
1）SET指令的目標元件為Y、M、S，RST指令的目標元件為Y、M、S、T、C、D、V 、Z。RST指令常被用來對D、Z、V的內容清零，還用來復位積算定時器和計數器。
2）對于同一目標元件，SET、RST可多次使用，順序也可隨意，但最后執行者有效。

6、微分指令（PLS/PLF）
（1）PLS（上升沿微分指令） 在輸入信號上升沿產生一個掃描周期的脈沖輸出。
（2）PLF（下降沿微分指令） 在輸入信號下降沿產生一個掃描周期的脈沖輸出。

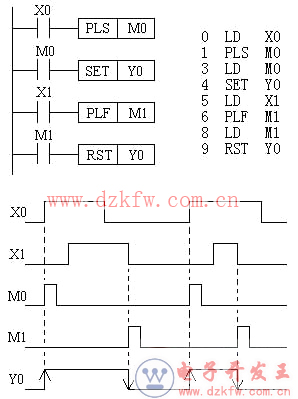

微分指令的使用如圖7所示，利用微分指令檢測到信號的邊沿，通過置位和復位命令控制Ｙ０的狀態。

圖7  微分指令的使用

PLS、PLF指令的使用說明：
1）PLS、PLF指令的目標元件為Y和M；
2）使用PLS時，僅在驅動輸入為ON后的一個掃描周期內目標元件ON，如圖7所示，M0僅在X0的常開觸點由斷到通時的一個掃描周期內為ON；使用PLF指令時只是利用輸入信號的下降沿驅動，其它與PLS相同。

7、主控指令（MC/MCR）
（1）MC（主控指令） 用于公共串聯觸點的連接。執行MC后，左母線移到MC觸點的后面。
（2）MCR（主控復位指令） 它是MC指令的復位指令，即利用MCR指令恢復原左母線的位置。

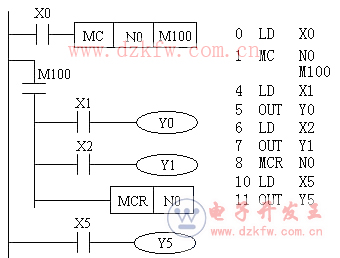

在編程時常會出現這樣的情況，多個線圈同時受一個或一組觸點控制，如果在每個線圈的控制電路中都串入同樣的觸點，將占用很多存儲單元，使用主控指令就可以解決這一問題。MC、MCR指令的使用如圖8，利用MC N0 M100實現左母線右移，使Y0、Y1都在X0的控制之下，其中N0表示嵌套等級，在無嵌套結構中N0的使用次數無限制；利用MCR N0恢復到原左母線狀態。如果X0斷開則會跳過MC、MCR之間的指令向下執行。

圖8  主控指令的使用

MC、MCR指令的使用說明：
1）MC、MCR指令的目標元件為Y和M，但不能用特殊輔助繼電器。MC占3個程序步，MCR占2個程序步；
2）主控觸點在梯形圖中與一般觸點垂直（如圖8中的M100）。主控觸點是與左母線相連的常開觸點，是控制一組電路的總開關。與主控觸點相連的觸點必須用LD或LDI指令。
3）MC指令的輸入觸點斷開時，在MC和MCR之內的積算定時器、計數器、用復位/置位指令驅動的元件保持其之前的狀態不變。非積算定時器和計數器，用OUT指令驅動的元件將復位，如圖8中當X0斷開，Y0和Y1即變?yōu)镺FF。
4）在一個MC指令區內若再使用MC指令稱為嵌套。嵌套級數最多為8級，編號按N0→N1→N2→N3→N4→N5→N6→N7順序增大，每級的返回用對應的MCR指令，從編號大的嵌套級開始復位。

8、堆棧指令（MPS/MRD/MPP）
堆棧指令是FX系列中新增的基本指令，用于多重輸出電路，為編程帶來便利。在FX系列plc中有11個存儲單元，它們專門用來存儲程序運算的中間結果，被稱為棧存儲器。
（1）MPS（進棧指令） 將運算結果送入棧存儲器的第一段，同時將先前送入的數據依次移到棧的下一段。
（2）MRD（讀棧指令） 將棧存儲器的第一段數據（最后進棧的數據）讀出且該數據繼續保存在棧存儲器的第一段，棧內的數據不發生移動。
（3）MPP（出棧指令） 將棧存儲器的第一段數據（最后進棧的數據）讀出且該數據從棧中消失，同時將棧中其它數據依次上移。

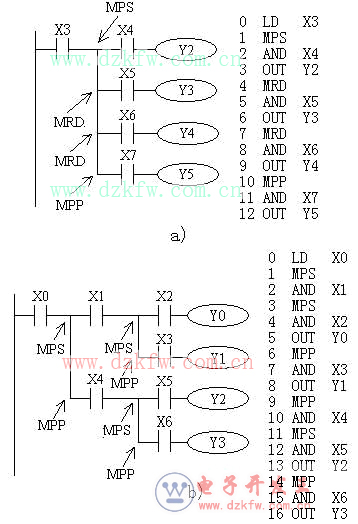

堆棧指令的使用如圖9，其中圖9a為一層棧，進棧后的信息可無限使用，最后一次使用MPP指令彈出信號；圖9b為二層棧，它用了二個棧單元。

圖9  堆棧指令的使用
a) 一層棧     b) 二層棧

堆棧指令的使用說明：
1）堆棧指令沒有目標元件；
2）MPS和MPP必須配對使用；
3）由于棧存儲單元只有11個，所以棧的層次最多11層。

9、邏輯反、空操作與結束指令（INV/NOP/END）
（1）INV（反指令） 執行該指令后將原來的運算結果取反。反指令的使用如圖10所示，如果X0斷開，則Y0為ON，否則Y0為OFF。使用時應注意INV不能象指令表的LD、LDI、LDP、LDF那樣與母線連接，也不能象指令表中的OR、ORI、ORP、ORF指令那樣單獨使用。

圖10 反指令的使用
（2）NOP（空操作指令） 不執行操作，但占一個程序步。執行NOP時并不做任何事，有時可用NOP指令短接某些觸點或用NOP指令將不要的指令覆蓋。當PLC執行了清除用戶存儲器操作后，用戶存儲器的內容全部變?yōu)榭詹僮髦噶睢?/P>

（3）END（結束指令） 表示程序結束。若程序的最后不寫END指令，則PLC不管實際用戶程序多長，都從用戶程序存儲器的第一步執行到最后一步；若有END指令，當掃描到END時，則結束執行程序，這樣可以縮短掃描周期。在程序調試時，可在程序中插入若干END指令，將程序劃分若干段，在確定前面程序段無誤后，依次刪除END指令，直至調試結束。
