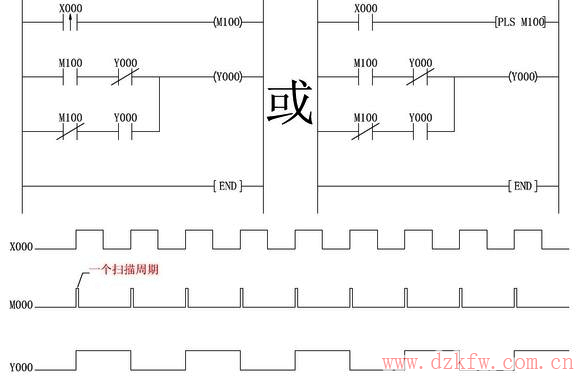

會員注冊設M100和Y000的初始狀態為0，當X000第一次接通瞬間，上升沿信號到來，M100產生一個掃描周期高電平信號，Y000被置1，Y000的常開觸點閉合，為自保電路做準備，當M100置0時，自保電路接通，Y000仍保持置1；當X000第二次接通瞬間，上升沿信號到來，M100又產生一個高電平信號，M100常閉觸點斷開，Y000的自保電路斷開，使Y000由1變0，M100置0時，Y000仍保持置0，直到X000第三個上升沿信號到來。當X000第一次接通來時，重復上述過程。
