會員注冊**用指針存儲數據表的例子程序**
本例中用 VD14 作為指向配方表的指針；
配方表的起始地址為 VB100，每條配方的數據長度為5字節，共定義4條配方；
VW1008 用來存儲配方號，如果每條配方的長度為 5 個字節，則用這個配方號乘以 5 就可以得到這個配方起始地址的偏移量，用指針加上此偏移量，就可以訪問表中的每一條配方。
最后將從VB1500 開始的 5 個字節數據復制到指定配方中。

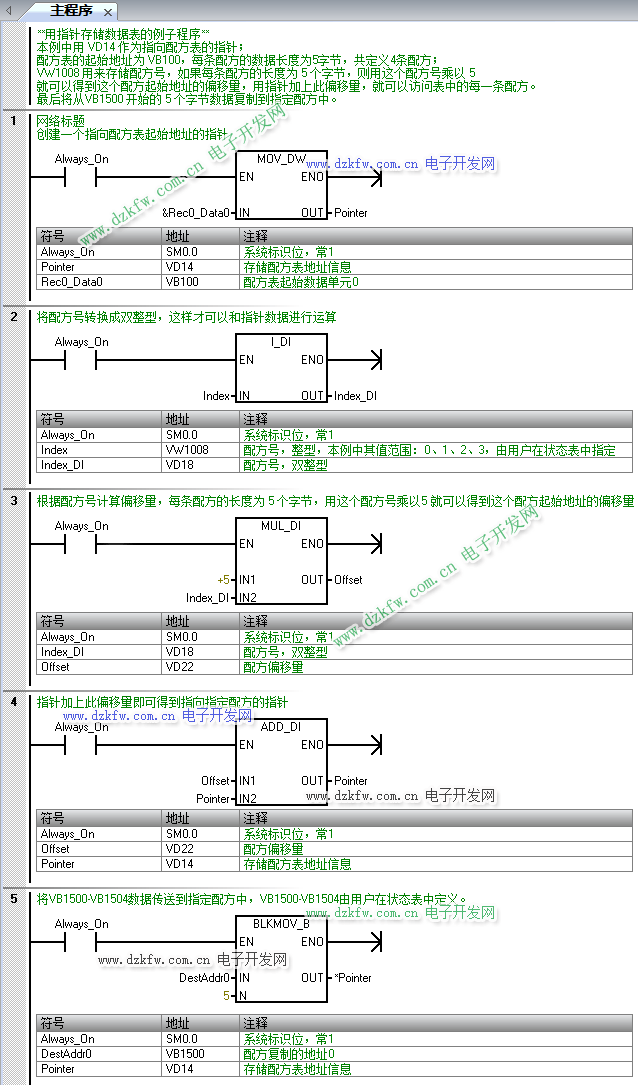

梯形圖實例如下：
BLKMOV這里是傳送指令和普通的MOV_DW指令相比，它的區別在于MOV指令只能傳送一個變量，但是BLK可以批量傳送多個寄存器的值。最多傳255個。
如上圖是BLKMOV_B指令。他有3個管腳。左邊IN管腳的寄存器傳給OUT管腳的寄存器，N管腳是數量，以IN和OUT為首寄存器開始的N個寄存器。
STL語句如下：
TITLE=**用指針存儲數據表的例子程序**
// 本例中用 VD14 作為指向配方表的指針；
// 配方表的起始地址為 VB100，每條配方的數據長度為5字節，共定義4條配方；
// VW1008 用來存儲配方號，如果每條配方的長度為 5 個字節，則用這個配方號乘以 5
// 就可以得到這個配方起始地址的偏移量，用指針加上此偏移量，就可以訪問表中的每一條配方。
// 最后將從VB1500 開始的 5 個字節數據復制到指定配方中。
Network 1
// 網絡標題
// 創建一個指向配方表起始地址的指針
LD SM0.0
MOVD &VB100, VD14
Network 2
// 將配方號轉換成雙整型，這樣才可以和指針數據進行運算
LD SM0.0
ITD VW1008, VD18
Network 3
// 根據配方號計算偏移量，每條配方的長度為 5 個字節，用這個配方號乘以 5 就可以得到這個配方起始地址的偏移量
LD SM0.0
MOVD +5, VD22
*D VD18, VD22
Network 4
// 指針加上此偏移量即可得到指向指定配方的指針
LD SM0.0
+D VD22, VD14
Network 5
// 將VB1500-VB1504數據傳送到指定配方中，VB1500-VB1504由用戶在狀態表中定義。
LD SM0.0
BMB VB1500, *VD14, 5
