會員注冊使用PLC對模擬量處理是在項目開發過程中，經常會遇到的問題。PLC運行過程中使用的是AD轉換后的數字?jǐn)?shù)據，實際工程值使用的是表達現場物理現狀的數據，那這兩種數據直徑的對應轉換是如何進行的？PLC編程又如何對這樣的數據進行轉換處理？
PLC對電壓/電流模擬量的處理
因?yàn)锳/D(模/數)、D/A(數/模)轉換之間的對應關系，S7-200 CPU內部用數值表示外部的模擬量信號，兩者之間有一定的數學關系。這個關系就是模擬量/數值量的換算關系。例如，使用一個0 - 20mA的模擬量信號輸入，在S7-200 CPU內部，0 - 20mA對應于數值范圍0 - 32000；對于4 - 20mA的信號，對應的內部數值為6400 - 32000。
如果有兩個傳感器，量程都是0 - 16MPa，但是一個是0 - 20mA輸出，另一個是4 - 20mA輸出。它們?cè)谙嗤膲毫ο拢兯偷哪M量電流大小不同，在S7-200內部的數值表示也不同。顯然兩者之間存在比例換算關系。模擬量輸出的情況也大致相同。
上面談到的是0 - 20mA與4 - 20mA之間換算關系，但模擬量轉換的目的顯然不是在S7-200 CPU中得到一個0 - 32000之類的數值；對于編程和操作人員來說，得到具體的物理量數值(如壓力值、流量值)，或者對應物理量占量程的百分比數值要更方便，這才是換算的最終目標。
PLC內部數據轉換為物理量值的計算

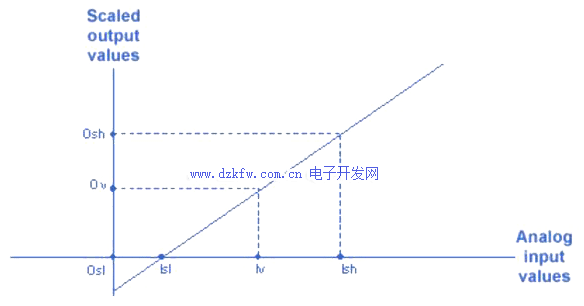

以下為模擬量輸入信號與PLC讀取值之間的轉換關系。
模擬量的輸入/輸出都可以用下列的通用換算公式換算：
Ov = [(Osh - Osl)*(Iv - Isl)/(Ish - Isl)] + Osl
- Ov:換算結果
- Iv:換算對象
- Osh:換算結果的高限
- Osl:換算結果的低限
- Ish:換算對象的高限
- Ish:換算對象的低限
在進行程序的處理的時候，依照以上對應轉換關系，進行線性轉換，即可達到實際的物理量或者百分比值。
實例程序?qū)崿F(xiàn)
以下程序?yàn)樽x取模擬量數值，并將其按照實際工況轉換為實際的物理值，其中轉換系數常數手動計算設置，轉換常數的計算方法上面的對應轉換關系得出。

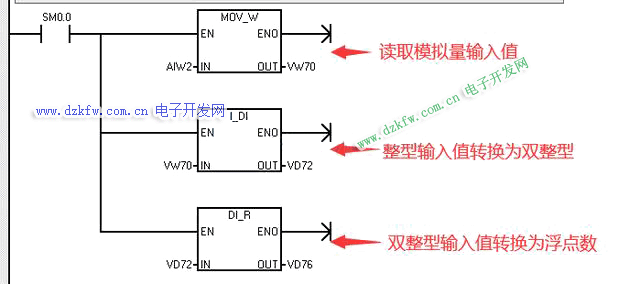

以上網絡功能為，將模擬量輸入數據轉換為浮點數，以便進行數據處理。

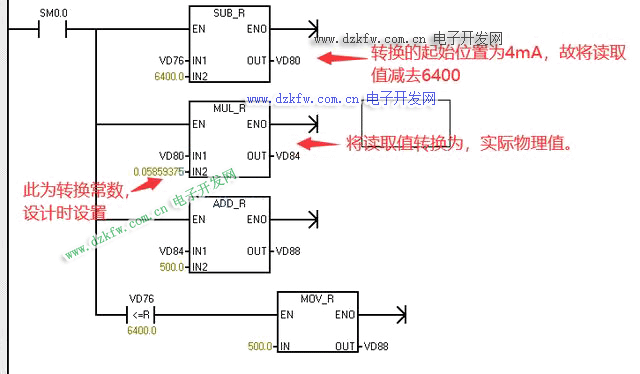

以上程序網絡實現了PLC模擬量輸入讀取數據到實際物理值之間的轉換。
