會員注冊西門子S7-200 PLC 編碼指令ENCO和譯碼指令DECO詳解:
（1）編碼指令ENCO( Encode)
指令格式如圖所示：
功能描述：在梯形圖中，編碼指令以功能框的形式編程，當允許輸入EN有效時，將字型輸入數據IN的最低有效位（值為1的位）的位號(00~15)進行編碼，編碼結果送到由OUT指定字節的低4位（最低有效半字節）。
數據類型：輸入為字，輸出為字節。

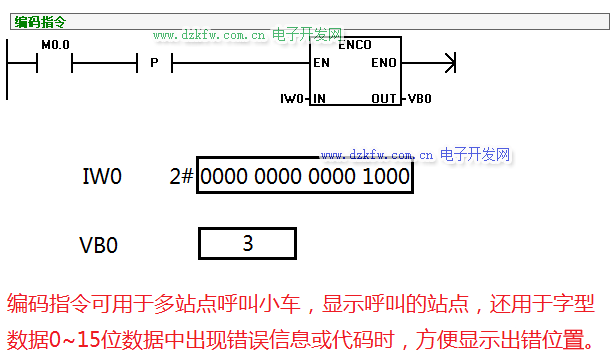

指令示例：
用途：可用于多站點呼叫小車，顯示呼叫的站點，還可用于字型數據0-15位數據中出現錯誤信號或代碼，方便顯示出錯位置。
（2）譯碼指令DECO( Decode)
指令格式如圖所示：
功能描述： 在梯形圖中，譯碼指令以功能框的形式編程，當允許輸入EN有效時，將字節型輸入數據IN的低4位的內容譯成位號(00～15)，且將由OUT指定字的該位置1，其余位置0。
數據類型：輸入為字節，輸出為字。

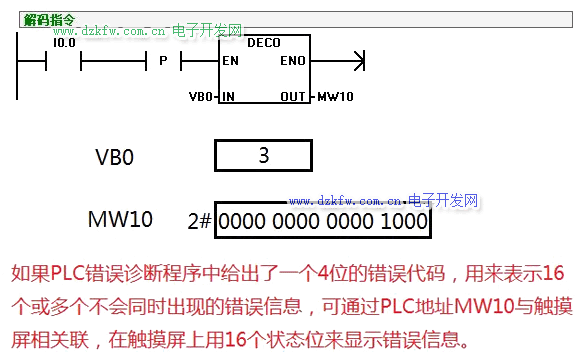

指令示例：
用途：如果PLC錯誤診斷程序中給出了一個4位的錯誤代碼，用來表示16個或多個不會同時出現的錯誤信息，可通過PLC地址MW10與觸摸屏相關聯，在觸摸屏上用16個狀態位來顯示錯誤信息。
編程案例：有5臺電機，接在Q0.0-Q0.4的輸出接線端子上，使用一個按鈕控制5臺按順序啟動，啟動按鈕接在I0.0上，按下啟動按鈕的次數對應啟動電機的號碼，停止按鈕接I0.1，按下停止按鈕，啟動的任意電機都可以停止。
程序如下圖所示：
