會員注冊一、引用庫

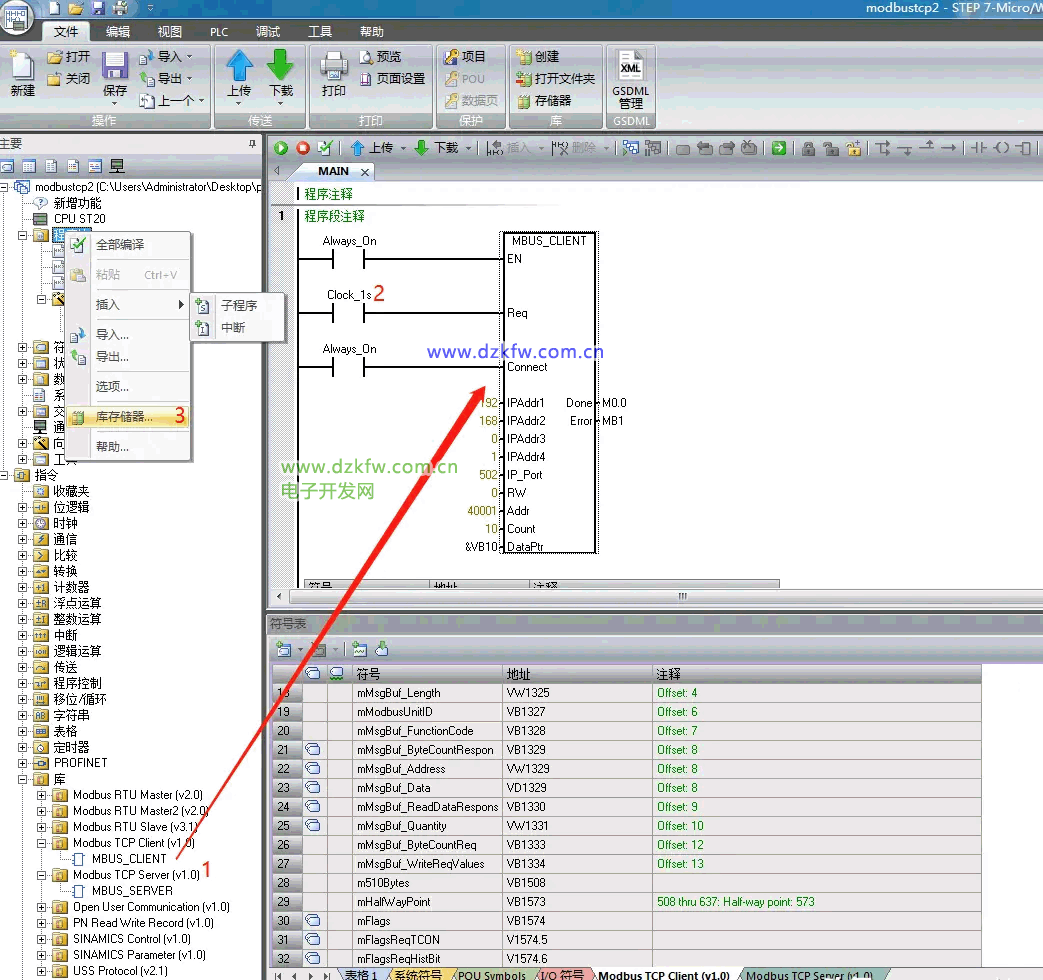

直接將MBUS_CLIENT拖拽到MAIN程序里，前端設置好啟動條件，查詢頻率（Req端，上升沿觸發）。然后設置通訊各通訊參數。不理解的可以按F1查看詳細說明。
提醒一下：與MODBUS RTU相比，這兒沒有了速率、校驗等問題，但是也要設置好對方的IP地址、端口（一般是502）、信息所在的地址區，以及讀回來的數據存儲位置（這是VB10開始的20個字節，因為40001的單位是兩字節的字）。
二、給引用的庫配置工作存儲區

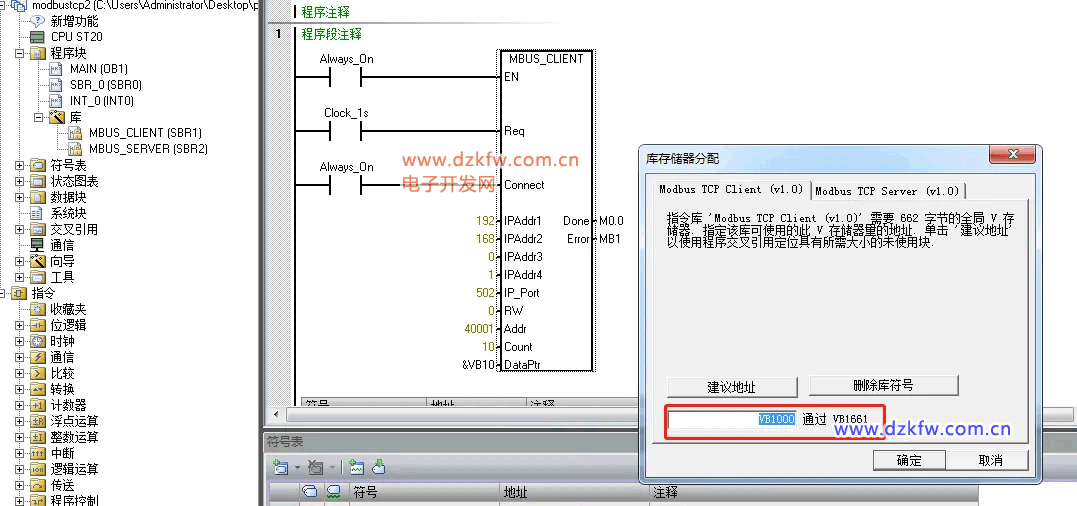

看上圖標識為3的條目，調出配置界面，如果不清楚存儲區使用情況，則可以點擊“建議地址”。
三、修改讀取設備的ID號

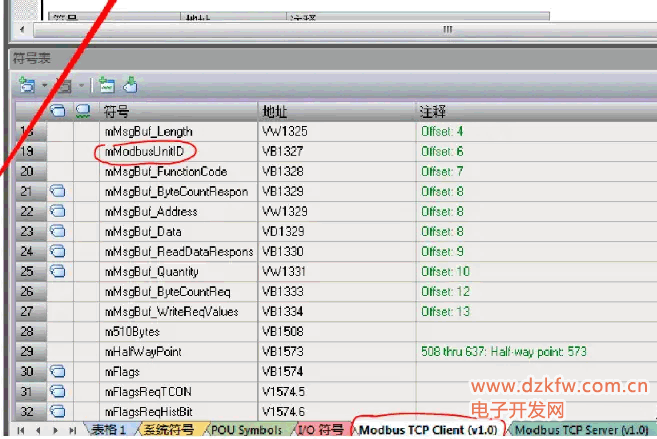

讀取設備有個ID號，這個參數是隱含的，也要確保與設備保持一致，請到Modbus TCP Client的符號表里查看地址，并通過程序賦一個初始值即可。
四、其他說明
1）以上只是配置了一個讀取模塊，如果有多個地址區域，可以配置多個讀取模塊進行讀取和寫入。
2）讀回來的連續數據區，要自己進行變量拆分，如果協議不統一，可能還需要自己顛倒字節順序。通訊不是個容易的事情，因此，不要急躁。
3）PLC-Recorder是個專業的錄波軟件，廣泛應用于各工業場合，其支持Modbus TCP協議，可以連接各種智能設備，參數配置也比較豐富，能適應各種變化。
