會員注冊變頻器接線按說明先接上電源輸入端R S T線后通電，液晶顯示數碼管亮，如不亮則是電源入線接錯了，接的是電機線。這樣接永遠不會出現將電源輸入線接到U v w而燒壞變頻器。再正確接好電機線。通電按面板起動鍵，調節面板電位器電機轉動。然后關閉電源，按要求接正（反）轉端子與c0m端子間的開關。再接（1-10v或4一20mA）外接電位器或其它傳感器。通電后就可以設置了。注意變頻器起動停止動作不可以開關輸入電源來實現。至于配線可參見導線安全載流量。

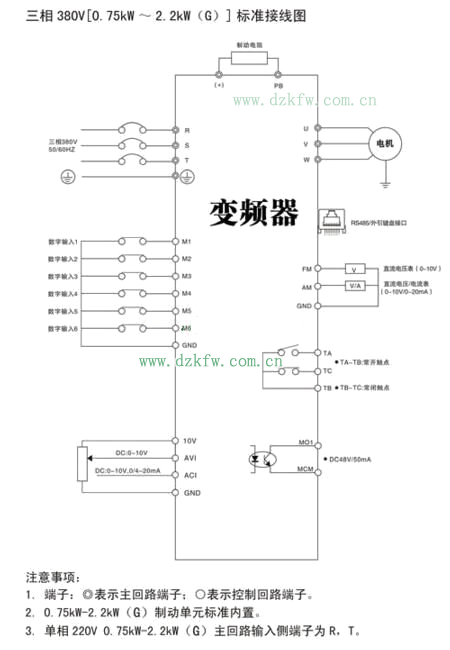

一般變頻器的接線分為主電路的接線和控制端子的接線，主電路主要接R,S,T端接電源，地線可接可不接，U,V,W端接交流電動機，如圖所示，PB接的是制動電阻或者制動單元，多功能端子M每個廠家的定義不一樣，接線時按照廠家給的說明書來接線，設置相應的功能參數;AVI和ACI分別是電壓和電流模擬量信號的輸入端子，FM,AM是提供給外接電流表，電壓表，轉速表等外部儀表的，還提供一組繼電器的輸出端子，有的變頻器提供兩組繼電器輸出端子。這個變頻器的接線還是要根據自己使用的功能來選擇相應的端子來接線，并不是所有的端子線都要接。
