會員注冊變頻器主電路圖及控制電路

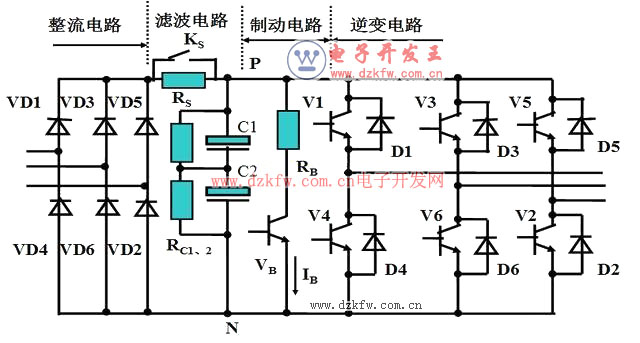

主電路：
主電路
1，整流器 2，濾波電路 3，逆變電路 4，制動電路
1.整流：將工頻電源轉換為直流功率的整流器件
2.濾波：吸收整流器和逆變產生的電壓脈動的電路
3.輸出：直流功率變換為交流功率的逆變電路
4.制動：吸收或消耗多余能量的器件
信號：
一般分為數字信號與模擬信號。數字信號就是0，1，很簡單的理解0為
低電平，1高電平。數字信號一般相當于一個方型波；模擬信號就好比一個
正旋波形，或者一線形波形，它是一種連續的東西。CPU： 軟件處理的地
方，就好比一臺電腦。把數字信號模擬信號進行處理，然后輸出各種需要
的數字或模擬信號。
二。控制電路：
給異步電動機供電（電壓、頻率可調）的控制信號的電路，稱為控制電路。
控制電路的組成：1.頻率、電壓的運算電路，
2.主電路的電流、電壓檢測電路，
3.電動機的速度檢測電路，
4.將運算電路的控制信號進行放大的驅動電路，
5.以及逆變器和電動機保護電路。
（1）運算電路：
將外部的速度、轉矩等指令同檢測電路的電流、電壓信號進行比較運算，決定逆變器的輸出電壓、頻率。
（2）電壓電流檢測電路：
與主電路的電位隔離，檢測電壓、電流等
（3）驅動電路：
為驅動主電路開關器件的電路。他與控制電路隔離，使主電路開關器件導通、關斷。
（4）速度檢測電路：
以裝在異步電動機軸上的傳感器的信號為速度的信號，送人運算電路根據指令和運算可使電機按指令轉速運轉。簡稱閉環調節。
（5）保護電路：
檢測主電路的電壓、電流等。當發生過載或過壓等異常時，為了防止
變頻器和異步電動機的損壞，使變頻器停止工作或限制電壓、電流的值。

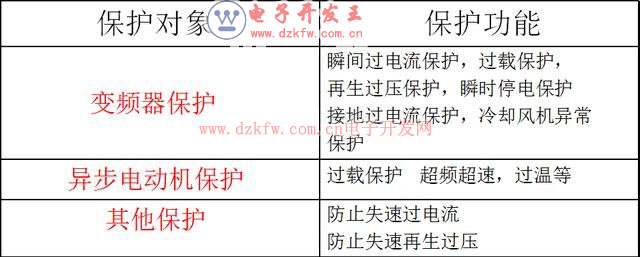

變頻器控制電路中的保護電路可分為：變頻器保護和異步電動機保護兩種。
