會員注冊其實，要厘清兩者之間的關系并不困難，只要我們知道兩者的定義和運作原則。變換器和電位器之間的頻率關系實際上就是變換器和電位器之間的關系，因為它們可以相互配合，所以它們之間必須有某種聯系。
首先，讓我們看看這兩個詞的定義。

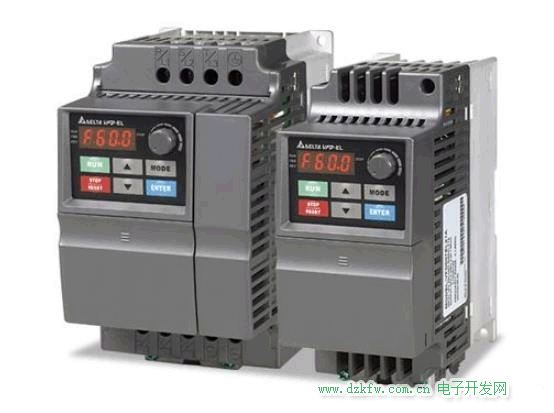

變頻器：是利用變頻技術和微電子技術，通過改變電機電源的頻率來控制交流電機的一種電氣控制設備。
原理：主電路為功率轉換部分，為異步電動機提供調壓調頻電源。變流器的主電路可分為兩類：電壓型變流器將直流電壓源轉換為交流電壓源，直流電路的濾波器為電容。電流模式是一種將電流源的直流轉換為交流的變換器，其直流環路濾波器為電感。
它由三部分組成。它將工頻電源轉換為直流電源的“整流器”，吸收變換器和逆變器產生的電壓脈動的“平波電路”。

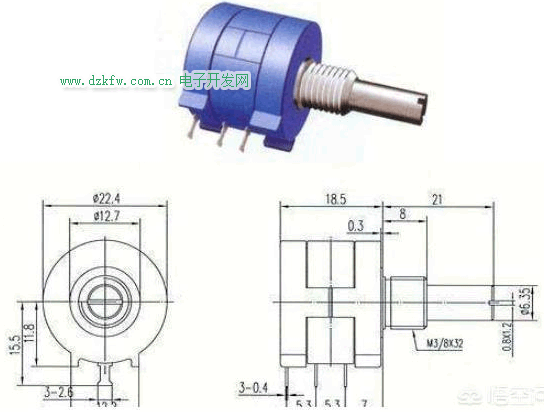

電位器：一種電阻元件，有三個引出端子，電阻值可根據一定的變化規律進行調節。
原理：電位器是一種可調的電子元件。它由一個電阻器和一個旋轉或滑動系統組成。當在電阻器的兩個固定觸點之間施加電壓時，通過旋轉或滑動系統改變電阻器上觸點的位置，并在移動觸點和固定觸點之間獲得與移動觸點的位置有關的電壓。
當電位器為四端元件時，它主要用作分壓器。電位器基本上是一個滑動變阻器。有幾種類型的電位器，通常用來調節揚聲器音量開關和激光頭的功率。電位器是一種可調節的電子元件。
變換器的工作頻率與電位器之間的關系：
1.電位器可以調節輸出電位。變頻器接收自動調整輸出頻率的電位。它是成比例的。一般來說，它的最高頻率相當于10伏特。大多數家用電器都設置在50 Hz的頻率上。
十伏特對應50赫茲，零伏特對應0赫茲，每伏特五赫茲！這就是變頻器的功能。電位器提供電壓模擬，并控制變頻器的輸出頻率。這是變頻器最重要的功能之一。應用也是最大的一項功能！
2.為什么變頻器出現在第一位的速度調節？只有當電位器連接到變頻器時，才能產生這種關系。通常，轉換器將提供三個端子，即AI、+10V、GND，它們根據電位計連接到轉換器。
根據說明調整變頻器的頻率源，使它們有一定的關系。
3.當AI為10V~GND時，頻率最大；當AI為0時，頻率最小，且頻率隨AI電壓的增大而增大。嚴格地說，它與電位器調節的輸出電壓成正比。如果沒有電位器調節，則與終端電壓+10V對應的全頻率是變頻器設定的最高頻率。
