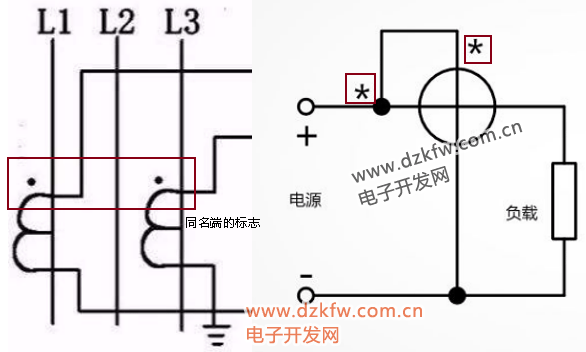

在變壓器、互感器以及功率表等的原理接線圖中，經常會在看到“﹡”或“•”符號，如下圖1-1所示。這些符號不是別的，正是同名端的標志。那么，什么是同名端呢？
圖1-1
如果大家再仔細一點就會發現，凡涉及到同名端的線圈，必是以兩個或兩個以上的形式出現，而線圈之間又存在互感現象，所以同名端其實和互感有關。
一、線圈的互感現象

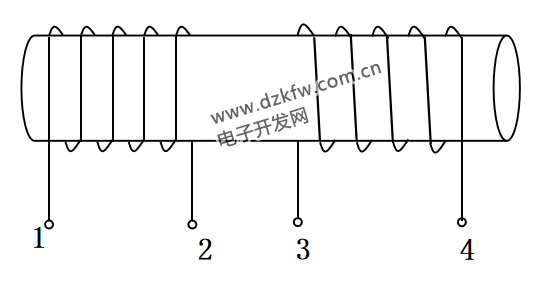

載流線圈之間通過彼此的磁場相互聯系的物理現象稱為磁耦合，對應線圈稱為耦合電感。也就是說，耦合電感間必存在磁場的相互影響，若在一個線圈通以電流后產生的磁場隨時間變化時，其耦合線圈中會產生感應電壓，這就是互感現象。例如下圖1-2所示的兩個線圈繞在通過一個鐵芯上，那么它們必定存在磁耦合。
圖1-2
歸功于互感現象，兩個沒有直接電聯系的線圈間也能進行能量的傳遞。例如變壓器，一次線圈與二次線圈之間沒有電路的直接聯系，而是通過鐵芯中的磁場交鏈，以電能——磁場能——電能的形式進行功率傳輸。
如上文所述，一個線圈通以交變電流，另一個線圈中就會產生感應電壓。一方面，施加交變電流的線圈會產生自感現象，該線圈本身會產生感應電壓；另一方面，耦合線圈也會因互感現象產生感應電壓。換言之，兩個線圈都產生了感應電壓，而電壓存在正負極，那么問題來了，兩個感應電壓的正負極是否存在某種聯系？
二、線圈的同名端
其實，兩個互感線圈之間的感應電壓正負極關系就是通過同名端來判斷的。同名端又稱同極性端，這里的極性，就是感應電壓的極性。
所謂同名端，可以這樣理解：當兩個線圈都通電流，它們所產生的磁場方向相同時，兩個線圈的電流流入端稱為同名端。而同極性端的含義在于，該兩個電流流入端的電壓極性相同，同為正極或同為負極。

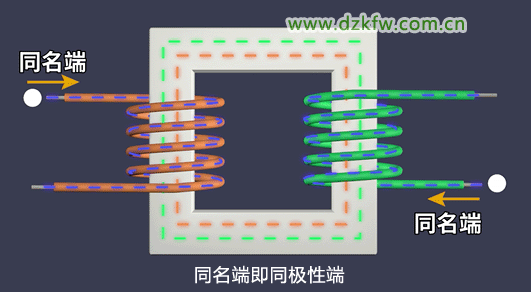

例如下圖1-3所示，變壓器鐵芯中繞有兩個線圈，它們在某一時刻的電流方向如箭頭所示。根據右手螺旋定則，兩個線圈產生的磁通沿鐵芯流通，且方向相同，所以兩個電流流入端就是同名端，用符號“•”加以標注。同理，另一對未被標記的接線端也是同名端，因為若在另一對端子上同時通入電流，兩線圈產生的磁場方向也相同。
圖1-3

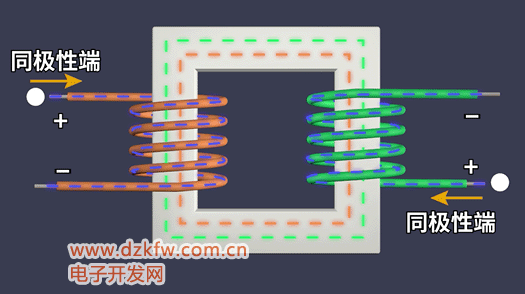

同名端即同極性端，如下圖1-4所示，兩個同極性端的電壓極性相同。其實，這個極性可以通過楞次定律自行判斷。例如左邊的線圈通以電流（原電流），右邊的線圈不通電，在某一時刻，若電流在變大，那么鐵芯中的磁場也在變大。根據楞次定律，兩個線圈都會產生反向磁場，以阻礙原磁場的變大，這個反向磁場由兩個線圈的感應電流產生（感應電流不是原電流）又根據右手螺旋定則，就可以得到兩個線圈的感應電壓極性，即感應電流流出端為感應電壓的正極。
圖1-4

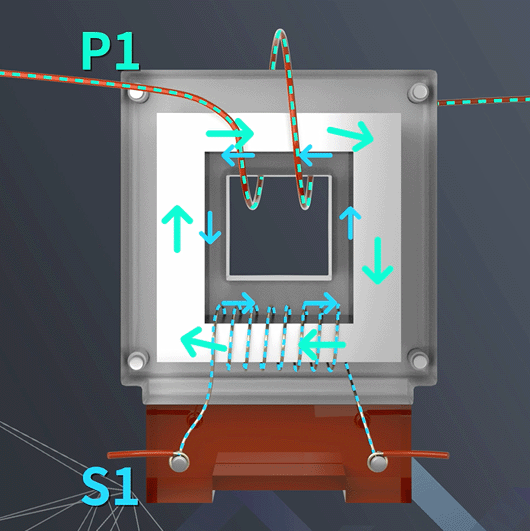

另外，在電流互感器中，兩個線圈是以減極性的方式接線的，因為只有這樣，才能在一次電流（即電源線電流）從P1穿過時，二次電流通S1端流出，如下圖1-5所示。一次電流從P1穿過，產生逆時針方向的磁場，為了阻礙原磁場的變化，二次線圈的感應電流會產生順時針方向的磁場，即此時二次線圈的感應電流從S2端流入，從S1端流出。
圖1-5
上文說到，耦合電感又是會有兩個以上，例如三個或四個，當有兩個以上電感彼此之間存在耦合時，同名端應用不同符號一對一對地加以標記。例如其中一對用“﹡”標記，另一對用“•”標記。
以上就是同名端的相關內容，你學會了嗎？
