會員注冊一相式接線：
一臺互感器接線，用于對稱三相電路中測量電流，只能反映單相電流的情況，適用于需要測量一相電流或三相負荷平衡，測量一相就可知道三相的情況，大部分接用電流表，在繼電保護中做過負荷保護接線。
三相星接線：
三臺互感器星形接線，可測量對稱和不對稱三相電路（包括三相四線）中的電流，三相電流互感器能夠及時準確了解三相負荷的變化情況，多用在變壓器差動保護接線中，也可在中性點直接接地系統中用于電能表的電流采集。這種接線方式不僅能反應各種類型的相間短路，也能反應單相接地短路，故用于中性點直接接地系統中作為相間短路保護和單相接地短路的保護。
三臺互感器星形接線，可測量對稱和不對稱三相電路（包括三相四線）中的電流，三相電流互感器能夠及時準確了解三相負荷的變化情況，多用在變壓器差動保護接線中，也可在中性點直接接地系統中用于電能表的電流采集。這種接線方式不僅能反應各種類型的相間短路，也能反應單相接地短路，故用于中性點直接接地系統中作為相間短路保護和單相接地短路的保護。
兩相和式接線：
兩臺互感器V形接線，測量對稱和不對稱三相三線電路中電流。三相電流矢量和為零，所以最下面電流表測量的是未裝互感器那相的電流。此接法在實際工作中用得最多，它節省了一臺電流互感器。這種接線方式能反應相間短路，但不能完全反應單相接地短路，所以不能作單相接地保護。這種接線方式用于中性點不接地系統或經消弧線圈接地系統作相間短路保護，也可在繼電保護中應用，但靈敏度低。

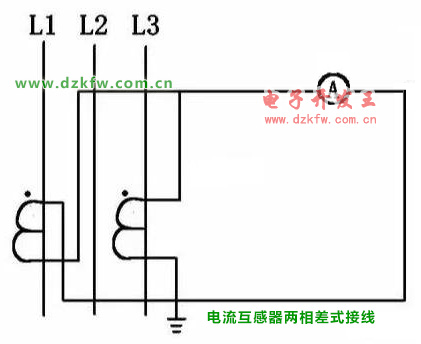

兩相差式接線：
兩臺互感器電流差接線，用于線路、電機、并聯電容器的繼電保護接線，靈敏度較高。僅用于三相三線制電路中，中性點不接地，也無中性線，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，即用最少的繼電器完成三相過電流保護，節省投資。但故障形式不同時，其靈敏度不同。
