會員注冊電表互感器匝數倍率怎么看？

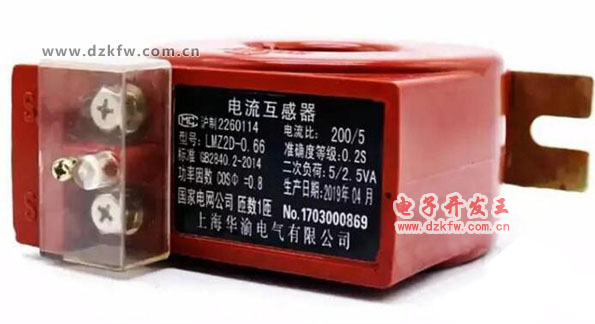

★對于三相四線電能表，它配置有三支電流互感器，而單相電能表一般很少配置電流互感器，因為單相電能表最大可以80A電流。計量器具中配置的電流互感器精度比較高，見下圖所示。
電流互感器是一種電流變換裝置，有電流變換和隔離兩重作用，它將高壓回路或低壓回路的大電流轉變為低壓小電流(一般為5A)，供給儀表和繼電保護裝置實現測量 、計量、保護等作用。
實際測量時，為了更好的與儀表量程匹配，也有將5A以下小電流變換為大電流(5A)的互感器。

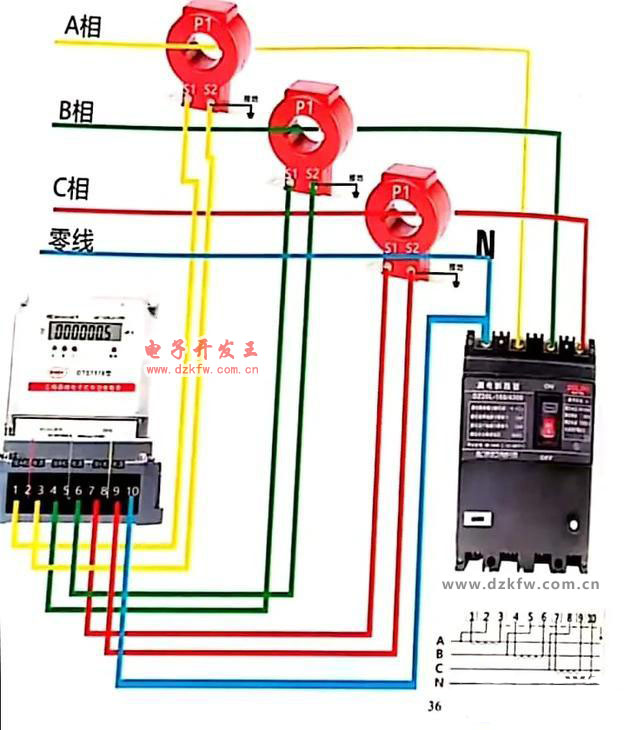

★三相四線電能表配互感器的接線方法見下圖所示。
電能表的1、4、7接電流互感器二次側S₁端，即電流進線端。
電能表的3、6、9接電流互感器二次側S₂端，即電流出端。
電能表的2、5、8分別接三相電源，10、11是接零端。為了安全應將電流互感器S₂端連接后接地。

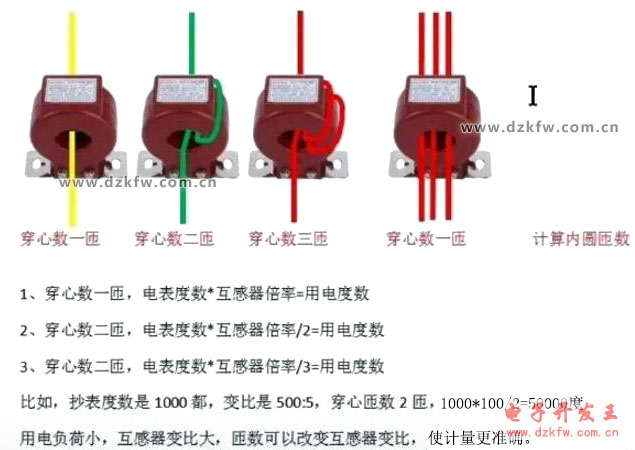

★電流互感器中間可以穿心數一匝、 穿心數二匝、 穿心數三匝等。
計算內圓匝數
1、穿心數一匝，電表度數×互感器倍率=用電度數；
2、穿心數二匝，電表度數×互感器倍率/2=用電度數；
3、穿心數三匝,，電表度數×互感器倍率/3=用電度數。
比如，抄表度數是1000都，變比是500/5，穿心匝數2匝,，1000×100/2=5萬度 。用電負荷小，電流互感器變比大，匝數可以改變互感器變比，使計量更準確。
