兩個開關控制著一盞燈接線圖三個開關控制一盞燈的布線方式

作者：佚名文章來源：本站原創點擊數：更新時間：2022-10-06

我們知道對于家庭用的照明燈具它的控制方式是多種多樣的，因此在施工配線的方式也會有所不同，對于火線和零線的連接也各有要求，比如火線要經過開關后再燈座連接，零線是可以直接進入燈座的，如果安裝的燈具有保護零線的，那么保護零線就要與燈具的外殼相連接，這樣一來就會在燈具和燈具之間、燈具與開關之間出現電線根數的變化，下面我根據自己曾經安裝過的三個開關控制一盞燈的布線方式給大家分享一下我的經驗，以供朋友們參考。

兩個開關控制著一盞燈接線圖

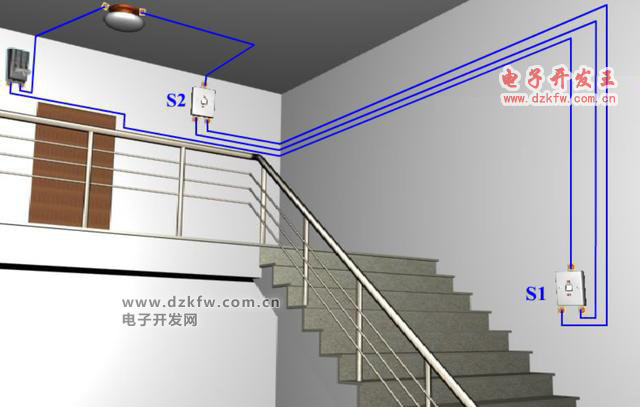

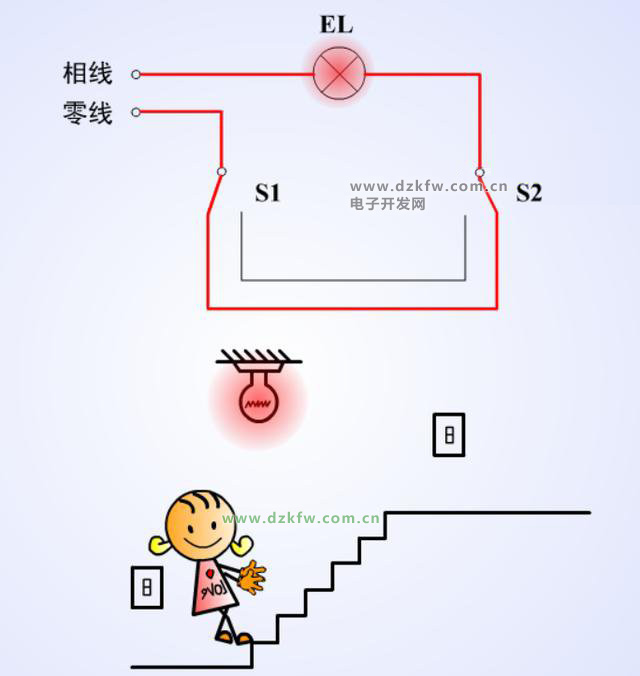

我們先看一下兩個地方控制一盞燈的接線方法，在這種控制方式中，開關S1和S2用的都是單刀雙擲開關，我們從下面的接線示意圖中可以看出，兩個開關控制一盞燈通常在墻壁內從S1到S2的PVC線管中要預留三根線，一根是從S1的公共端與電源的火線連接起來，用兩根線從S1的兩個接線端子到S2的兩個接線端子。另外我們還要在墻壁里預埋兩根線與燈具相連，電源的零線端子與燈具的一個端子要用一根線，單極雙刀開關S2的公共端與燈具也要用一根線連接起來。這樣總的來說兩個開關控制著一盞燈的照明線路需要預埋五根線，如下圖所示。

三個地方控制一盞燈接線圖

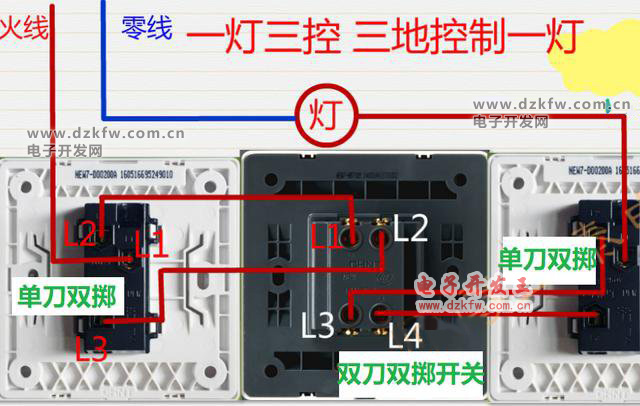

對于三個地方控制一盞燈的照明線路，除了用兩個單刀雙擲開關S1、S2外，同時還需要一個雙刀雙擲開關S3才行，這樣一來在墻壁PVC管里預埋的線就要多兩根了，其連線方式如下圖所示。其中單刀雙擲開關S1到雙刀雙擲開關S3要預埋兩根線；單刀雙擲開關S12到雙刀雙擲開關S3也要預埋兩根線。再加上S1開關的公共端與火線端子連接；燈具與S2公共端子連接；最后燈具與零線電源端子連接，這樣總共需要在墻壁里預埋七根線。

對于三地控制的照明線路其實物連線示意圖如下所示，這種連接的方法是最常用的一種連線方式，對于三控照明電路具體要穿幾根線還要取決于三個線盒開關之間以及線盒開關與燈具之間是如何布置線管的，穿一根線、兩根線、三根或者四根線的都有可能。

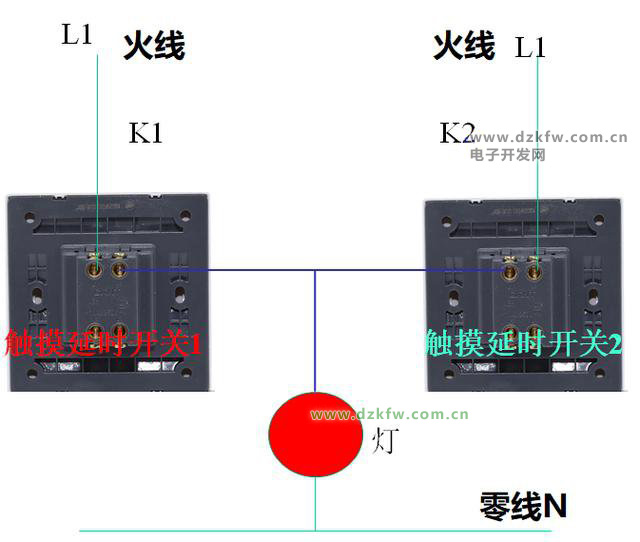

對于一些觸摸方式的開關，具體需要穿幾根線也是根據觸摸開關的型號和接線方式來決定的。我曾經用過一根相線觸摸延時開關，它的觸摸感應面板是采用電容感應技術來實現的開和關控制，其接線示意圖如下圖所示，這種類型的接線開關一般也需要預埋五根線。

另外還有雙線制觸摸開關，也就是火線和零線都要進入觸摸開關。我們知道由于照明電路都是采用單火線制布線規則，我們早期的觸摸開關都以單火控制為主導，隨著技術應用的成熟和深入，現在用零線和火線控制的穩定性更好，抗干擾能力更強，并且能控制較大的負載。目前大多都是以零線和火線控制為主的。
