會員注冊三角形接法，可以比作一個三角形，分三個點，每個點均為火線，火火之間，為380V。
星形接法，可以比作三條線連接在一個公共點上，而公共點則是零，火零之間，為220V.
星形接法啟動電流較小，三角形接法啟動電流大�，F在一般都是變頻器，星三角轉換很少了。

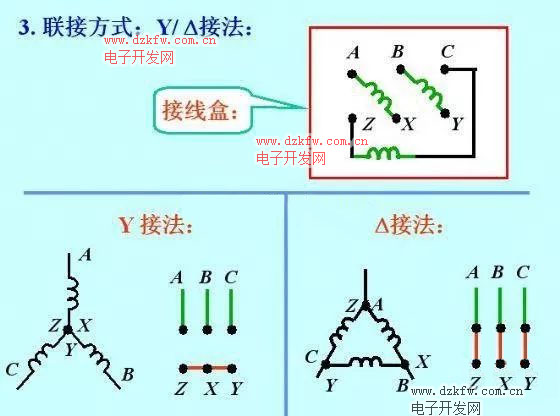

三相交流電有兩種連接方式，星形連接和角形連接
星形連接——就是把三相負載的3個末端連接在一起作為公共端，由3個首端引出3條火線的連接方式。（如A相負載用Ax表示，B相負載用By表示，C相負載用Cz表示,那就是x和y和z連一起，引出A、B、C三根線）負載每相線圈承受的電壓是相電壓220伏，即火線與零線（中性線）間的電壓是220V。
角形連接——就是把三相負載的每一相的始末端依次相接的連接方式。（如A相負載用Ax表示，B相負載用By表示，C相負載用Cz表示,那就是x和B相連，y和C相連，z和A相連，引出的三根線為Bx、Cy、Az） 每相負載承受的電壓是線電壓380伏，即火線與火線間的電壓。
相電壓——每相繞組兩端的電壓，叫相電壓。
線電壓——任意兩根火線之間的電壓叫線電壓。
相電流——流過每相負載的電流叫相電流。
線電流——流過每相線的電流叫線電流。
星形連接中：U相=1.732U線 I相=I線
三角形連接： 三角形連接中 U相=U線 I線=1.732I相
1、繞組的區別
星形接法和三角形接法都是指電機本身的繞組接法，星形接法指將電機繞組三相末端接在一起，三相首端為電源端；三角形接法指將三相繞組首尾互相連接，三個端點為電源端。
2、功率的區別
星形接法由于起輸出功率小,常用于小功率,大扭矩電機,或功率較大的電機起步時候用,這樣對機器損耗較小,正常工作后再換用三角形接法。
3、電壓方面的區別
星形接法與三角形接法輸出的相電壓分別為220V與380V。
4、常見接法
