會員注冊運算放大器解析

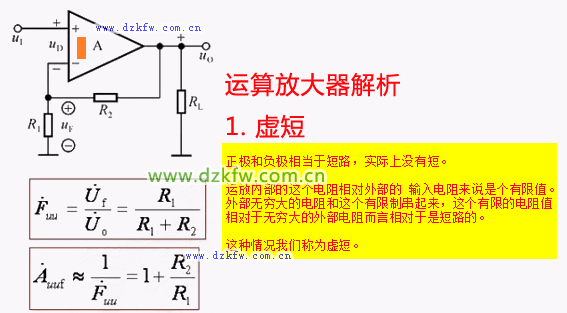

1. 虛短
正極和負極相當于短路，實際上沒有短。
運放內部的這個電阻相對外部的 輸入電阻來說是個有限值。外部無窮大的電阻和這個有限制串起來，這個有限的電阻值相對于無窮大的外部電阻而言相對于是短路的。
這種情況我們稱為虛短。

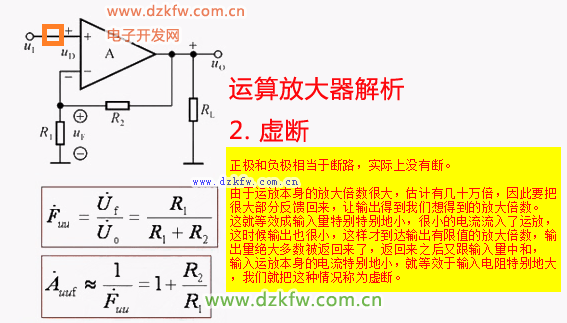

2. 虛斷
正極和負極相當于斷路，實際上沒有斷。
由于運放本身的放大倍數很大，估計有幾十萬倍，因此要把很大部分反饋回來，讓輸出得到我們想得到的放大倍數。
這就等效成輸入量特別特別地小，很小的電流流入了運放，這時候輸出也很小，這樣才到達輸出有限值的放大倍數，輸出量絕大多數被返回來了，返回來之后又跟輸入量中和，
輸入運放本身的電流特別地小，就等效于輸入電阻特別地大，我們就把這種情況稱為虛斷。
比較器解析

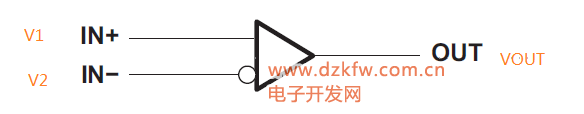

什么叫比較器：顧名思義就是把正輸入端和負輸入端的兩種電壓進行比較。
如果V1的電壓大于V2的電壓，則VOUT輸出高電平，如果V1的電壓小于V2的電壓，則VOUT輸出低電平。
如果V1的電壓等于V2的電壓，那么VOUT輸出高低不確定，出現震蕩。
所以設計比較器時候盡量不要讓V1=V2。
比較器的輸入阻抗很大，兆歐級別，相當于輸入線是斷路的，但是線上還是有電壓的，這個電壓就是輸入V1這個電壓，幾乎沒有輸入電流，
V2的輸入阻抗也是無窮大的，所以正負輸入端串的這兩個輸入電阻可以隨便選，K級別的。
1. 比較器是OC輸出的，必須接個上拉電阻
運算放大器與電壓比較器有什么區別

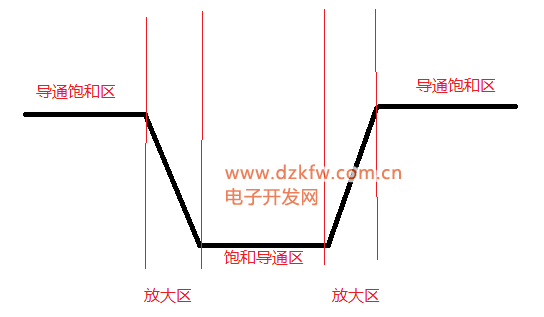

1. 衡量一個比較器的快慢，看它的飽和區域就可以，如果放大區域越窄，則比較器越快。電壓比較器主要是利用飽和導通區域的。
即電壓比較器是工作在飽和區，放大區我們希望它越窄越好。
2. 如果是運放的話，放大區是比較寬的，因為運放是工作在放大區里面。
3. 運放是抑制共模電壓，放大差模電壓的，共模電壓就是同相端或反向端對地的電壓，差模電壓就是同相端和反向端之間的電壓。

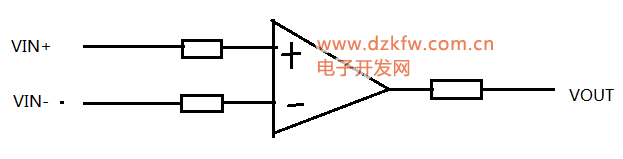

理想狀態下，當VIN+與VIN-之間的電壓為0V時，VOUT應該是0V，因為運放放大的就是差模電壓。如果VIN+與VIN-之間的電壓不是0V時，VOUT非0V。
從VIN+與VIN-相等開始，緩慢的調整VIN+及VIN-，使其有差值，調到VOUT不等于0，此時的VIN+及VIN-的這個差值叫差分輸入的offset電壓。我們希望這個offset電壓越接近0V越好，offset電流越接近0mA越好。
4. 運放的輸出電壓不能超過電源電壓，否則輸出波形會失真。
5. 運放輸入信號是中頻信號。運放能接受的信號頻率是有個范圍的，例如，輸入1KHz的方波，輸出得到一個幅值放大的梯形波；隨著
輸入頻率加大，方波的頻率越來越緩，輸出變成三角波，然后變成幅值降低的三角波。高速運放可以把輸出的方波的沿做得很陡。
每一個運放規格書上都一個輸入信號的頻率（Channel Separation）。
6. 運放有一個速度參數，表現為輸入輸出波形的斜率變化。例如輸入的波形為一個方波，輸出波形的方波斜率就沒有那么陡了。
速度越慢的運放，輸出波形的斜率越小。
7. 為什么運放可以抑制共模電壓，是因為在共模信號時運放等效成一個共模電阻（CMR），這時它們的阻值很大，這時共模信號過來的
時候產生的影響就很小。
8. 運放的帶寬問題
10. 運放是推挽輸出的，帶載能力還是挺強的，如果是負載不是很重，可以直接用運放直接驅動負載，如果負載很大，可以在運放的輸出端接一個電流放大電路。
11.什么是運放的軌到軌rail to rail？輸出的電壓接近于電源電壓就叫rail to rail。畢竟運放里面的有PN壓降。
