會員注冊為什么在正極與輸入口間接電阻可以拉高電平？

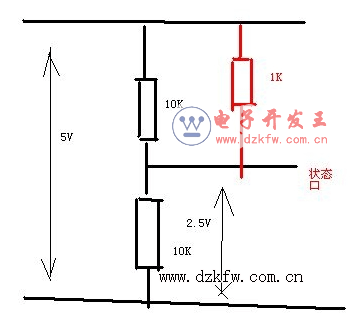

假設端口用二只電阻來表示（等效），根據歐姆定律，其端口電壓必為2.5V，將紅色上拉電阻接入后，端口電壓必然上升，這樣就可以算出現在的端口電壓了，1K與10K是并聯關系，得出其阻值一定會少于1K，那么相當于1K與下面10K電阻是串聯關系，流過他們的電流是一樣的，于是10K二端的電壓升高，端口電壓也升高，具體大家可以自己算。

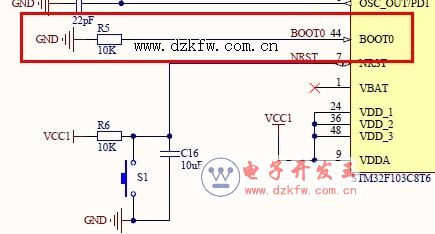

上圖中紅圈中那個電阻是下拉電阻嗎？但是它沒和任何東西并聯呀，是在引腳和地之間直接串聯的？
那個是用于電路啟動的電阻，電路工作時建立自身的工作狀態，并不是上拉或下拉電阻，類似單片上電工作，都要有個復位過程，但與復位有點區別，一旦復位后，這個電路就可以看作沒用了，即使拿掉也不會影響單片機工作，而這個是一直是要接入的，對于上拉電阻與下拉電阻來說，只針對輸入端口與輸出端口，其他都不算，在電路中，有時候有多余的端口沒用，為了是電路更穩定工作，會接一只上拉電阻或下拉電阻，具體還要看電路，不能一看到電阻的一只腳與IC相連，另一只腳與電源或地相連就認為是上拉電阻或下拉電阻。
