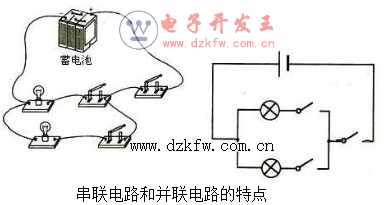

會員注冊一、串聯電路

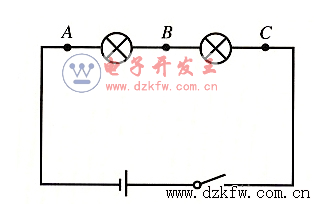

把用電器各元件逐個順次連接起來，接入電路就組成了串聯電路。我們常見的裝飾用的“滿天星”小彩燈，常常就是串聯的。
串聯電路有以下一些特點：
⑴電路連接特點：串聯的整個電路是一個回路，各用電器依次相連，沒有“分支點”.
⑵用電器工作特點：各用電器相互影響，電路中一個用電器不工作，其余的用電器就無法工作。
⑶開關控制特點：串聯電路中的開關控制整個電路，開關位置變了，對電路的控制作用沒有影響。即串聯電路中開關的控制作用與其在電路中的位置無關。
判斷電路是否為串聯
串聯電路中，只要有某一處斷開，整個電路就成為斷路。即所相串聯的電子元件不能正常工作。
串聯電路電流處處相等：I總 = I1 = I2 = I3 =……= In
串聯電路總電壓等于各處電壓之和：U總=U1+U2+U3+……+Un
串聯電阻的等效電阻等于各電阻之和：R總=R1+R2+R3+……+Rn
二、并聯電路
把用電器各元件并列連接在電路的兩點間，就組成了并聯電路。家庭中的電燈、電風扇、電冰箱、電視機等用電器都是并聯在電路中的。
并聯電路有以下特點：
1、電路連接特點：并聯電路由干路和若干條支路組成，有“分支點”.每條支路各自和干路形成回路，有幾條支路，就有幾個回路。
2、用電器工作特點：并聯電路中，一條支路中的用電器若不工作，其他支路的用電器仍能工作。
3、開關控制特點：并聯電路中，干路開關的作用與支路開關的作用不同。干路開關起著總開關的作用，控制整個電路。而支路開關只控制它所在的那條支路。
判斷電路是否為并聯
任意拿掉一個用電器，看其他用電器是否工作，如果所有用電器都被拿掉過，而且其他用電器都工作，那么這個電路是并聯。
并聯電路電流特點：I總=I1+I2+…+In 在并聯電路中總電流等于各支路電流之和
并聯電路電壓特點：U總=U1=U2=…=Un 在并聯電路中電壓都相等
并聯電路電阻特點：1÷R總=1÷R1+1÷R2在并聯電路中總電阻的倒數等于各支路電阻的倒數之和
