會員注冊1、定理表述

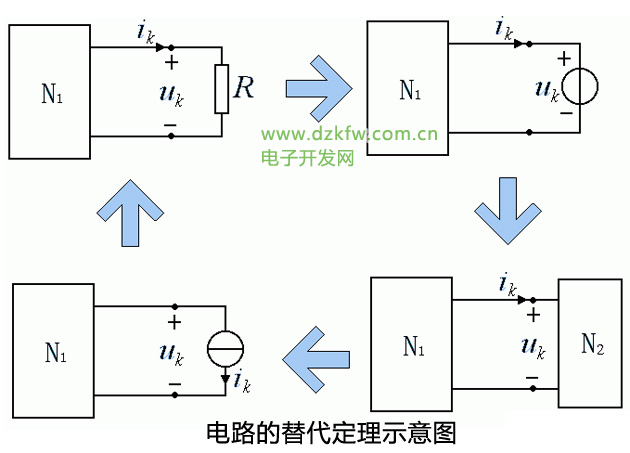

- 對于一個線性電阻電路，如果其中第 k 個支路電壓 uk 、電流 ik 已知，那么，該支路可用下列任一種元件來代替：① 電壓為 uk 的電壓源；② 電流為 ik 的電流源；③ 阻值為 R＝uk/ik 的電阻。替代后，原電路各支路電壓電流不受影響。
2、說明
- 被替代的支路可以是電阻、電壓源與電阻的串聯、電流源與電阻的并聯，甚至可以是一個網絡。
- 注意：k 支路中含有受控源，則該支路不能被替代。
替代定理主要用在推導其它線性網絡定理，它可以簡化電路。
