會員注冊你是不是在電路圖中時常遇到一些看不懂的字母或字符，不明白它們表示什么含義？今天小編整理了一些電路圖常用的字母符號及其釋義，供大家查閱，趕快收藏吧！
在之前的文章，小編還整理了繪制電路圖常涉及的電路符號，感興趣的朋友可以直接點擊查看：電子元器件符號大全，快收藏！（附實物圖）

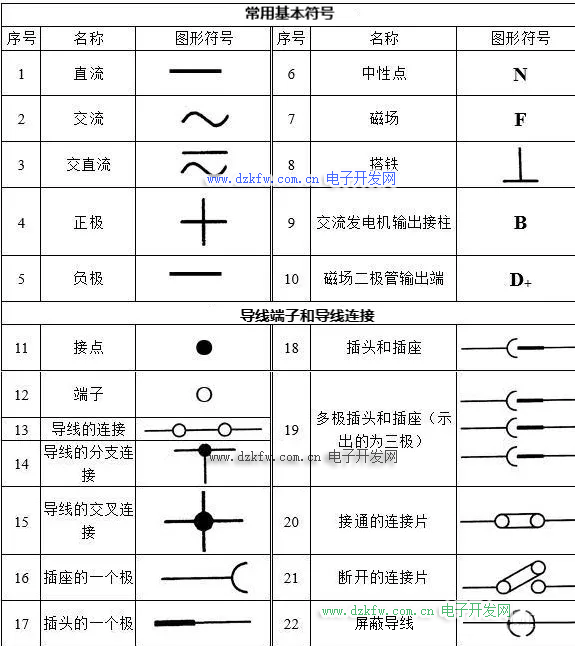

常用圖例符號

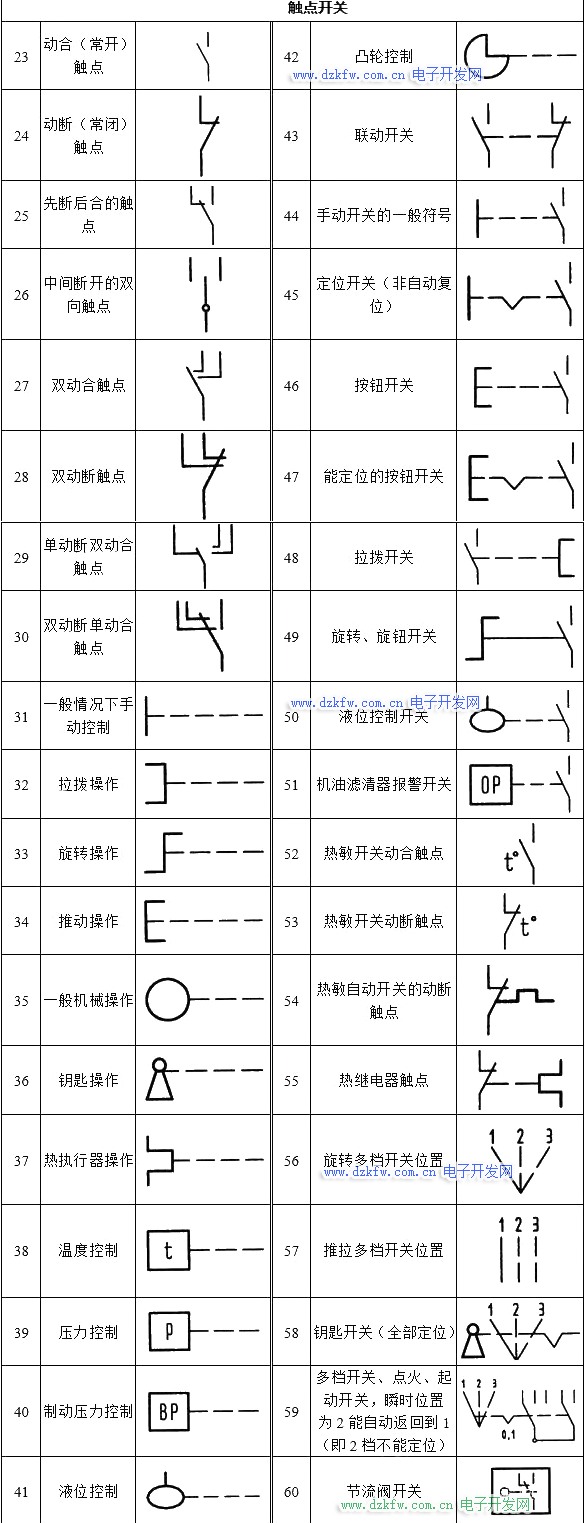

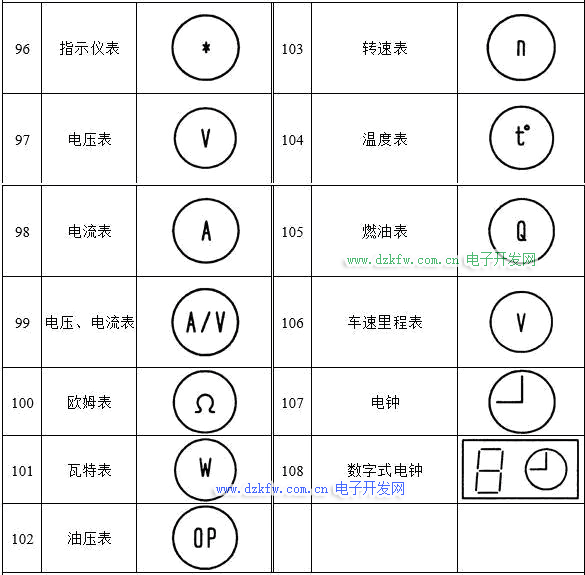

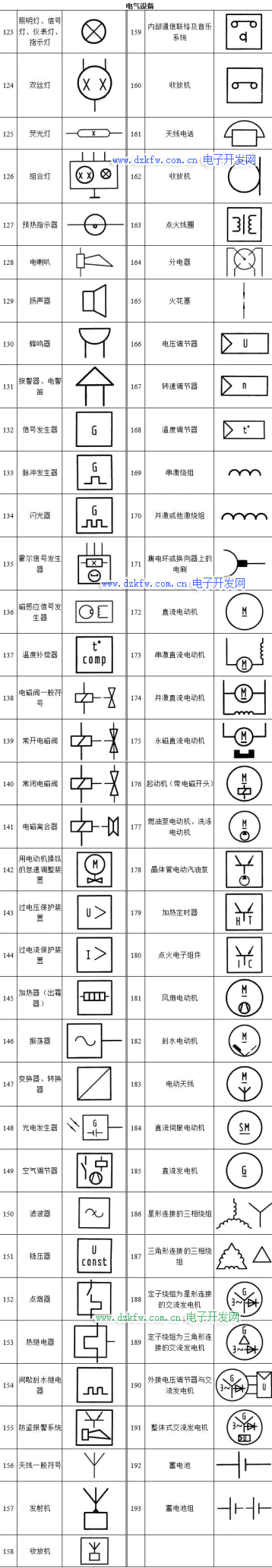

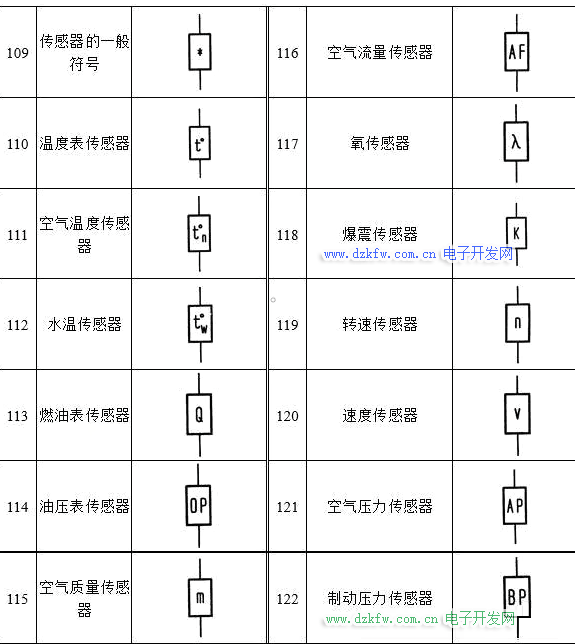

包括常用基本符號、觸點開關、導線端子和導線連接及電氣設備等。

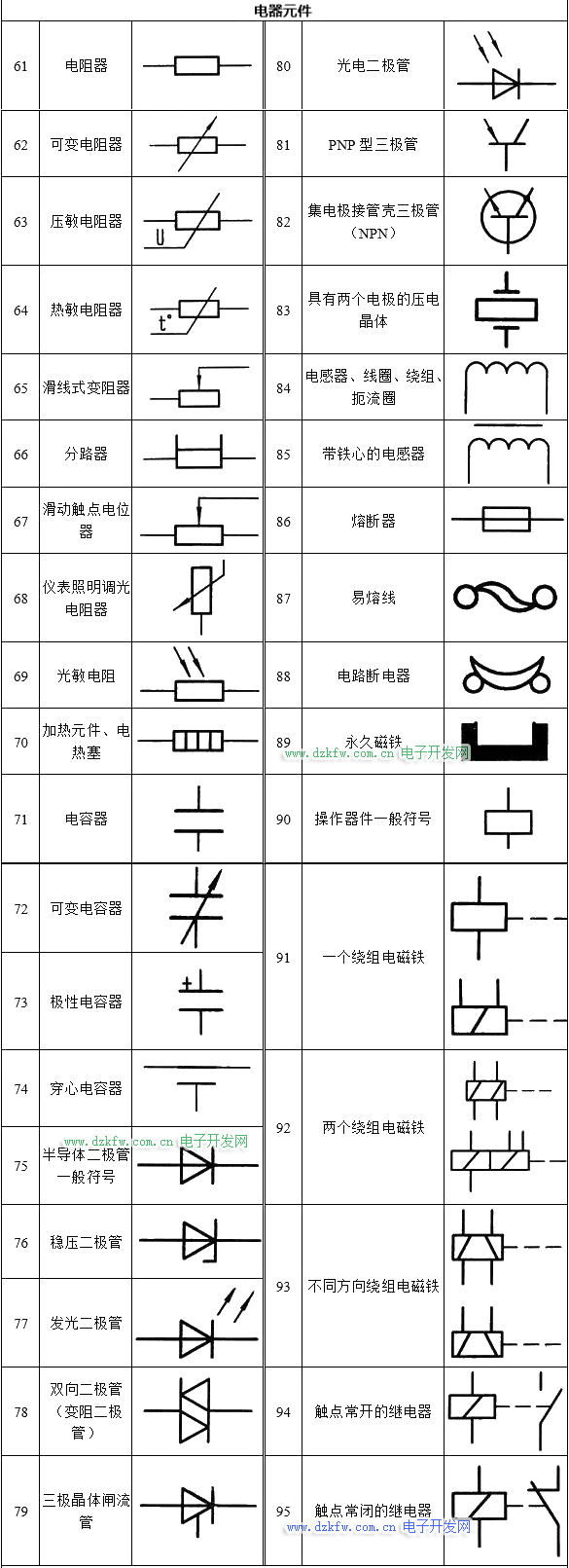

電路的設備元器件的基本文字符號
包括變壓器、晶體管、電容器、組件部件、保護器件、信號器件、繼電器接觸器及電阻器等。
朋友們，如果這篇文章對你有幫助，喜歡就轉發(fā)分享，點個贊唄~~，關注電子開發(fā)網(wǎng)，獲取最新電路電子知識
