電氣二次原理圖知識：

　　電氣二次圖是電氣二次屏、柜制作，二次設備現場安裝施工和日常運行維護、檢修和技術改造工作必不可少的工具。小水電具有種類、數量眾多的電氣二次圖，一般可分為原理圖、接線圖和位置圖三大類。

　　1、二次原理圖

　　二次原理圖反映了二次系統的工作原理，是所有電氣二次圖的核心。在設計其他二次圖時，如二次接線圖、布置圖等，都必須以二次原理圖為基礎進行設計。二次原理圖分為集中式二次原理圖和分開式二次原理圖。

　　1）集中式二次原理圖

　　集中式二次原理圖簡稱集中式原理圖，過去習慣稱為歸總式原理接線圖。它將同一功能單元的所有二次設備繪制在一起，二次系統的工作過程一目了然。

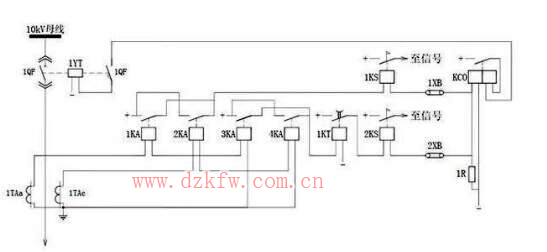

　　如圖1 所示為10kV線路保護集中式二次原理圖。從中可以看出：該10kV線路設置含有電流速斷保護和過電流保護的兩段式電流保護。

　　集中式原理圖中線路相互交叉，圖1所示的是非常簡單的二次系統，稍微復雜一些二次系統的集中式原理圖就會顯得雜亂無章，甚至難以繪制。因此，目前工程上很少使用集中式原理圖。

　　2）分開式二次原理圖

　　分開式二次原理圖簡稱分開式原理圖，過去習慣稱為展開式原理接線圖。分開式原理圖將同一個二次設備或元件的各個組件按所在回路分別畫在不同的回路上（甚至不在同一張圖中），如電流繼電器的線圈畫在交流電流回路（在交流電流、電壓回路圖中），其觸點畫在直流回路（在保護回路圖中）。

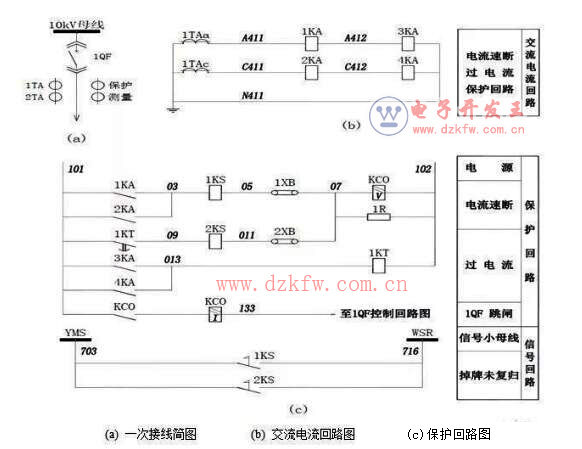

　　將圖1所示10kV線路電流保護集中式二次原理圖，改畫為分開式二次原理圖如圖2所示。

　　圖2中，電流繼電器1~4KA的線圈畫在交流電流回路圖中，而它們的觸點則畫在保護回路圖中，各回路圖中同一個設備或元件的所有組件采用同一個文字符號。圖2中沒有畫出線路斷路器的跳閘線圈1YT。在分開式原理圖中跳閘線圈1YT 畫在控制回路圖中。

　　分開式原理圖線路之間很少發生交叉，圖紙清晰、整齊，且能完整地表達二次系統的工作原理。因此，工程上的二次原理圖一般都采用分開式原理圖。

　　40個電氣二次常見問題盤點

　　1、計算機構成保護與原有繼電保護有何區別？

　　主要區別在于原有的保護輸入是電流、電壓信號，直接在模擬量之間進行比較處理，使模擬量與裝置中給定阻力矩進行比較處理。而計算機只能作數字運算或邏輯運算。

　　因此，首先要求將輸入的模擬量電流、電壓的瞬間值變換位離散的數字量，然后才能送計算機的中央處理器，按規定算法和程序進行運算，且將運算結果隨時與給定的數字進行比較，最后作出是否跳閘的判斷。

　　2、零序電流保護的各段保護范圍是如何劃分的？

　　零序電流I段躲過本線路末端接地短路流經保護的最大零序電流整定；不能保護線路的全長，但不應小于被保護線路全長的15%～20%；零序II段一般保護線路的全長，并延伸到相鄰線路的I段范圍內，并與之配合。零序III段是I，II段的后備段，并與相鄰線路配合。

　　3、什么是重合閘的后加速？

　　當線路發生故障時，保護按整定值動作，線路開關斷開，重合閘馬上動作。若是瞬時性故障，在線路開關斷開后，故障消失，重合成功，線路恢復供電；若是永久性故障，重合后，保護時間元件被退出，使其變?yōu)?秒跳閘，這便是重合閘動作后故障未消失加速跳閘，跳閘切除故障點。

　　4、錯誤操作隔離開關后應如何處理？

　　（1）錯拉隔離開關時，刀閘剛離開靜觸頭便發生電弧，這時立即合上，就可以消弧，避免事故，若刀閘已全部拉開，則不許將誤拉的刀閘再合上；

　　（2）錯拉隔離開關時，即使合錯，甚至在合閘時發生電弧，也不準再拉開，因?yàn)閹ж?fù)荷刀閘會造成三相弧光短路。

　　5、什么叫R、L、C并聯諧振？

　　電阻、電感和電容相并聯的電路，在一定頻率的正弦電源作用下，出現電路端電壓和總電流同相，整個電路呈阻性的特殊狀態，這個狀態叫并聯諧振。

　　6、距離保護的起動元件采用負序、零序增量元件有何有點？

　　（1）靈敏度高；

　　（2）可見做振蕩閉鎖裝置的起動元件；

　　（3）在電壓二次回路斷線時不會誤動；

　　（4）對稱分量的出現于故障的相別無關，故起動元件可采用單個繼電器，因此比較簡單。

　　7、保護裝置符合哪些條件可評定位一類設備？

　　一類設備的所有保護裝置，其技術狀況良好，性能完全滿足系統安全運行要求，并符合以下主要條件：

　　（1）保護屏、繼電器、元件、附屬設備及二次回路無缺陷。

　　（2）裝置的原理、接線及定值正確，符合有關規定、條例的規定及反事故措施求。

　　（3）圖紙資料齊全，符合實際。

　　（4）運行條件良好。

　　8、對控制開關的檢查項目及其內容有哪些？

　　對控制開關的檢查內容有：

　　（1）外殼清潔無油垢，完整無損。

　　（2）安裝應牢固，操作時不活動。

　　（3）密封蓋密封良好。

　　（4）各接線頭聯接應牢固，不松動，不銹蝕。

　　（5）轉動靈活，位置正確，接觸良好。

　　（6）打開密封蓋，用手電筒照著檢查，內部應清潔，潤滑油脂不干燥，接觸點無燒損。用絕緣棍試壓觸片，壓力應良好。

　　9、變壓器差動保護在變壓器空載投入時民營檢查哪些內容？

　　變壓器的差動保護，在新安裝時必須將變壓器在額定電壓下做5次空載試驗。在作空載投入之前，應對二次接線進行檢查，并確保正確無誤。空載投入試驗應在變壓器的大電源側和低壓側進行，這是因?yàn)橄到y(tǒng)阻抗及變壓器餓漏抗能起限制勵磁涌流的作用，而大電源側系統阻抗小，且一般變壓器低壓繞組繞在里面，漏抗較小，故在大電源和低壓側投入時涌流較大。在試驗中，保護裝置一次也不應動作，否則應增大繼電器的動作電流。

　　10、在拆動二次線時，應采取哪些措施？

　　拆動二次線時，必須做好記錄；恢復時。應記在記錄本上注銷。二次線改動較多時，應在每個線頭上栓牌。拆動或敷設二次電纜時，應還在電纜的首末端及其沿線的轉彎處和交叉元件處栓牌

　　11、瓦斯保護的反事故措施要求是什么？

　　（1）將瓦斯繼電器的下浮筒該擋板式，接點改為立式，以提高重瓦斯動作的可靠性。（2）為防止瓦斯繼電器因漏水短路，應在其端部和電纜引線端子箱內的端子上采取防雨措施。（3）瓦斯繼電器引出線應采用防油線。（4）餓啊是繼電器的引出線和電纜線應分別連接在電纜引線端子箱內的端子上。

　　12。變壓器保護裝設的一般原則是什么？

　　（1）防御變壓器鐵殼內部短路和油面降低的瓦斯保護。（2）防御變壓器線圈及引出線的相間短路，大接地電流電網側線圈引出側的接地短路以及線圈匝間短路的縱聯差動保護或電流速斷保護。（3）防御變壓器外部的相間短路并作瓦斯保護和縱聯差動保護后備的過電流保護（或者復合電壓?jiǎn)��?dòng)的過電流保護、或負序電流保護）。（4）防御大接地電流電網中外部接地短路的零序電流保護。（5）防御對稱過負荷的過負荷保護。

　　13、距離保護的起動元件有什么作用？

　　（1）短路故障時，迅速起動保護裝置；（2）起動振蕩閉鎖裝置，或兼作第III段的測量元件；（3）進行段別切換；（4）進行相別切換；（5）在晶體管保護中，如果直流邏輯部分發生故障，閉鎖整套保護。

　　14。10千伏輸電線路一般裝設什么保護？

　　（1）相間短路保護：?jiǎn)坞娫淳�路一般裝設兩段式過電流保護，即電流速斷保護，定時限過電流保護。雙電源線路一般裝設帶方向或不帶方向的電流速度保護和過電流速斷保護。（2）接地保護：一般裝設無選擇性絕緣監察保護、零序過電壓保護、功率方向保護。

　　15、負反饋對放大器的工作性能的影響是什么？

　　（1）降低放大倍數，（2）提高放大倍數的穩定性，（3）改進波形失真，（4）展寬通頻帶，（5）改變放大器的輸入與輸出電阻。

　　16、非正弦電流產生的原因是什么？

　　非正弦電流的產生，可以是電源，也可以是負載。通常有下列原因：（1）電路中有幾個不同的正弦電動勢同時作用，或交流與直流電動勢共同作用，（2）電路中具有非正弦周期電動勢。（3）電路中有非線性元件。

　　17、6～35kV電力系統中的避雷器接在相對地電壓上，為什么避雷器要按額定線電壓選擇？

　　6～35kV系統是小接地短路電流系統，在正常情況下，避雷器處于相對地電壓的作用下，但發生單相接地故障時，非故障相的對地電壓就上升到線電壓，而這種接地故障允許段時間內存在，此時避雷器不應動作。所以，避雷器的額定電壓必須選用系統的額定線電壓而不是額定相電壓。

　　18、保護裝置符合哪些條件可評定為是三類設備？

　　三類設備的保護裝置或是配備不全，或技術性能不良，因而影響系統安全運行。如果，主要保護裝置有下列情況之一時，亦評為三類設備：

　　（1）保護未滿足系統要求，在故障時能引起系統振蕩，瓦解事故或嚴重?fù)p壞主要點設備者。

　　（2）未滿足反事故措施要求。

　　（3）供運行人員操作的連接片、把手、按鈕等設有標志。

　　（4）圖紙不全，且不符合實際，

　　（5）故障錄波器不能完好錄波或未投入運行。

　　19、在對繼電器試驗時，如何掌握試驗環境條件？

　　試驗環境條件要求包括溫度、相對濕度、和氣壓三個方面。這些條件不僅影響被試?yán)^電器的基本性能，而且對測試儀器設備工作狀態也有影響。對試驗環境條件要求如下：

　　（1）溫度：15～35度

　　（2）濕度：45～75%

　　（3）氣壓：660～780mmHg

　　20、在選擇試驗儀表時，要掌握哪些原則？

　　（1）根據被測量對象選擇儀表的類型。首先根據被測繼電器是直流還是交流，選用直流儀表或交流儀表。

　　（2）根據試驗線路和被測繼電器線圈阻抗的大小選擇儀表的內阻。

　　（3）根據被測的大小選用適當?shù)膬x表。

　　（4）根據使用的場所及工作條件選擇儀表。

　　21、新安裝的保護裝置竣工后，其主要驗收項目有哪些？

　　驗收項目如下：

　　（1）電氣設備及線路有關實測參數完整、正確。

　　（2）全部保護裝置竣工圖紙符合實際。

　　（3）檢驗定值符合整定通知單的要求。

　　（4）檢驗項目及結果符合檢驗檢驗條例和有關規程的規定。

　　（5）核對電流互感器變比及伏安特性，其二次負載滿足誤差要求。

　　（6）檢查屏前、屏后的設備整齊，完好，回路絕緣良好，標志齊全正確。

　　（7）用一次負荷電流和工作電壓進行驗收試驗，判斷互感器極性，變比及其回路的正確性，判斷方向，差動，距離，高頻等保護裝置有關元件及接線的正確性。

　　22、在正常運行怎樣檢驗大接地電流系統零序方向保護的零序電壓回路？

　　為保證零序方向保護正確動作，應對零序方向保護的零序電壓回路進行完整性檢查。其方法是利用由電壓互感器開口三角形接線的二次繞組中引出的試驗小母線對供各套零序方向保護的電壓小母線YMN測量電壓均為100V，即為正常。

　　23、在小接地電流系統輻射形電網中發生單相接地故障時，故障線路與非故障線路的電流有何不同？

　　故障線路送端測得零序電容電流，等于其他線路零序電容電流之和，且流向母線。非故障線路送端測得零序電流即為本線路的非故障相對地電容電流，且流出母線。

　　24、在大接地電流系統中，為什么相間保護動作的時限比零序保護的動作時限長？

　　保護的動作時限一般是按階梯性原則整定的。相間保護的動作時限，是由用戶到電源方向每級保護遞增一個時限級差構成的，而零序保護則由于降壓變壓器大都是Y/ 接線，當?shù)蛪簜?cè)接地短路時，高壓側無零序電流，其動作時限不需要與變壓器低壓用戶相配合。所以零序保護的動作時限比相間保護的短。

　　25、什么是電力系統振蕩？引起振蕩的原因一般有哪些？

　　并列運行的兩個系統或發電廠失去同步的現象稱為振蕩。引起振蕩的原因較多，大多數是由于切除故障時間過長而引起系統動態穩定的破壞，在聯系薄弱的系統中也可能由于誤操作，發電機失磁或故障跳閘、斷工某一線路或設備而造成振蕩。

　　26、調制器應滿足哪幾項要求？

　　（1）當輸入直流信號Ui=0時，輸出信號U0=0

　　（2）輸出交流信號的幅值，應比例于直流信號的大小

　　（3）當直流信號Ui的極性改變時，輸出交流信號的相位也隨之改變。

　　27、35kV中性點不接地電網中，線路相間短路保護配置的原則是什么？

　　相間短路保護配置的原則是：

　　（1）當采用兩相式電流保護時，電流互感器應安裝在各出現同名兩相上（例如A，C相）。

　　（2）保護裝置保護裝置應采用遠后備方式。

　　（3）如線路短路會使發電廠廠用母線、主要電源的聯絡點母線或重要用戶母線的電壓低于額定電壓的50%～60%時應快速切除故障。

　　28、在高壓電網中，高頻保護的作用是什么？

　　高頻保護作用在遠距離高壓輸電線路上，對被保護線路任一點各類故障均能瞬時由兩側切除，從而能提高電力系統運行的穩定性和重合閘的成功率。

　　29、大接地電流系統中，為什么相間保護動作的時限比零序保護的動作時限長？

　　保護的動作時限一般是按階梯性原則整定的。相間保護的動作時限是由用戶到電源方向每級保護遞增一個時限差構成的，而零序保護則由于降壓變壓器大都是Y，d11接線，當?shù)蛪簜?cè)接地短路時，高壓側無零序電流，其動作時限不需要與變壓器低壓用戶配合。所以零序保護的動作時限比相間保護的短。

　　30、對運算放大器的基本要求是什么？

　　（1）輸入端外接阻抗與反饋電路阻抗數值應精確、穩定；

　　（2）開環電壓放大倍數應足夠大；

　　（3）開環輸入電阻r i 要足夠大；

　　（4）開環輸出電阻要小；

　　（5）零點漂移和噪聲要小。

　　31、什么是放大器輸出電阻？

　　在放大器輸出端，可以把放大器看作具有一定內阻的信號源，這個內阻就是輸出電阻。

　　32、使用疊加原理計算線性電路應注意哪項事項？

　　應用疊加原理可以分別計算各個電壓源和電流源單獨作用下各支路的電壓和電流，然后疊加原理加起來，在應用疊加原理時應注意

　　（1）該原理只能用來計算線性電流和電壓，對非線性電路不適用

　　（2）進行疊加時要注意電流和電壓的方向，疊加時取代數和

　　（3）電路連接方式及電路中的各電阻的大小都不能變動。電流源作用時，電壓源短路，電壓源作用時，電流源開路。

　　（4）疊加原理只適用于對電壓和電流的疊加，而功率不能用疊加原理來計算。

　　33、水輪發電機為什么要設置過電壓保護？

　　由于水輪機調速系統調節緩慢，在事故甩負荷后，容易出現不飲許的過電壓，所以規定要設置過電壓保護。

　　34、什么叫發電機低勵及發電機失磁？

　　低勵是表示發電機勵磁電流低于靜穩定極限所對應的勵磁電流。失磁是指發電機失去勵磁電流。

　　35、為什么發電機要裝設負荷電壓其動的過電流保護？為什么這種保護要使用發電機中性點處的電流互感器？

　　這是為了作為發電機差動保護或下一個元件的后備保護而設置的，當出現下列兩故障時起作用：

　　（1）當外部短路，故障元件的保護裝置或繼電器拒絕動作時；

　　（2）在發電機差動保護范圍內故障而差動保護拒絕動作時。

　　36、變壓器復合電壓起動過電流保護的負序電壓定值一般按什么原則整定的？為什么？

　　系統正常運行時，三相電壓基本上是正序分量，負序分量很小，故負序電壓元件的定值按正常運行時負序電壓濾過器的輸出不平衡電壓整定，一般去6～12V（二次電壓值）

　　37、為什么有些大容量的變壓器及系統聯絡變壓器用負序電流和單相式低壓起動的過電流保護作為后備保護。

　　因?yàn)檫@種保護具有如下優點：

　　（1）在發生不對稱短路時，其靈敏度高；

　　（2）在變壓器后發生不對稱短路時，其靈敏度與變壓器的接線方式無關。

　　38、中間繼電器在繼電保護中其何作用？

　　（1）保護裝置中的測量元件的觸點一般很小，數量也少，通過中間繼電器可增加觸點容量和數量；

　　（2）當線路上裝有管型避雷器時，利用中間繼電器可取得保護裝置動作的延時，以防避雷器放電時引起的速動保護誤動作；

　　（3）滿足保護邏輯回路的需要。

　　39、電磁型電流繼電器與電壓繼電器工作條件有什么區別？

　　電壓繼電器一般接于電壓互感器二次側，與電流互感器相比較，由于電壓高，所以繼電器線圈匝數多、導線細、阻抗大，且線圈的電抗增大，以至電流減小；另一方面使磁路磁抗減小，而電流的減小和阻抗的減小互相補償，使繼電器在動作過程中電磁力矩不變，失去繼電特性。

　　40、為何說距離保護的保護區基本不受系統運行方變化的影響？

　　因?yàn)榫嚯x保護是利用線路的始端電壓與電流的比值作為判據構成保護，由于短路阻抗只隨短路點距線路始端的遠近而變化，故保護的保護區基本不受系統的運行方式變化的影響。
