會員注冊順序控制——要求幾臺電動機的啟動或停止必須按一定的先后順序來完成的控制方式。

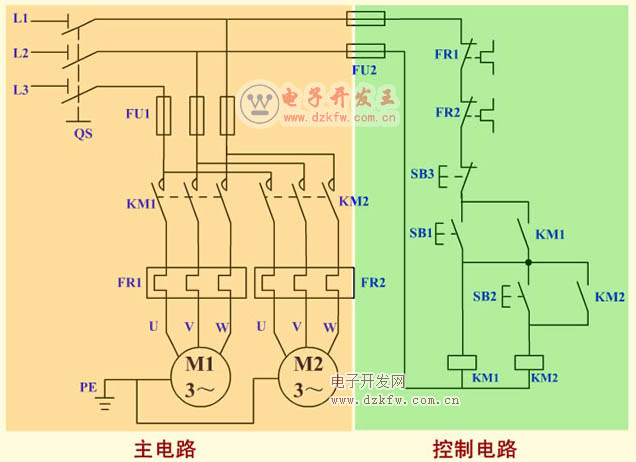

1、電路原理圖
2、電路組成
本電路由電源隔離開關 QS；熔斷器 FU1、FU2；交流接觸器 KM1、KM2；熱繼電器 FR1、FR2；啟動按鈕 SB1、SB2；停機按鈕 SB3 及電動機M1、M2 組成。
3、技術要求
電動機 M1 先行啟動后電動機 M2 才可啟動，停止，兩臺電動機同時停止。
4、工作原理

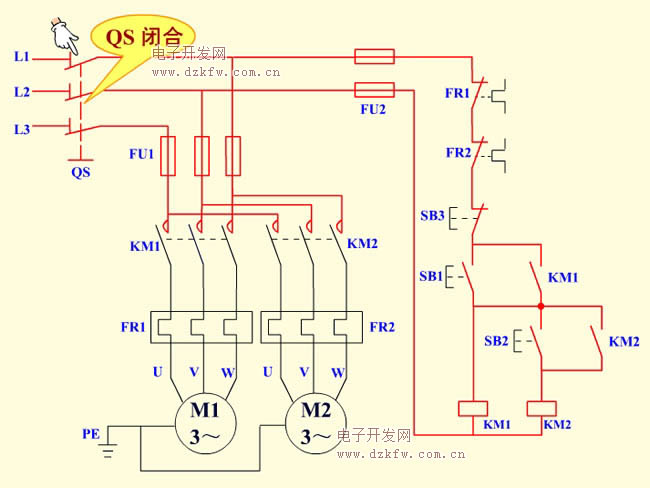

（1）合上 QS，電源引入。
（2）啟動 M1

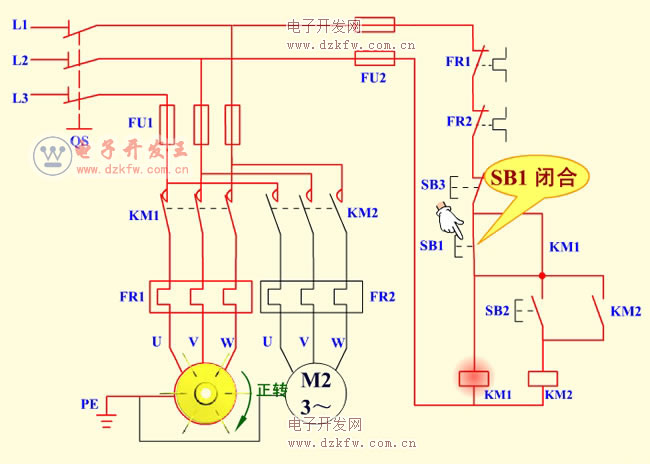

按下按鈕 SB1→KM1 線圈得電→
→KM1 主觸頭閉合→電動機 M1 啟動連續運轉。
→KM1 動合觸頭閉合→實現自鎖。
（3）啟動 M2

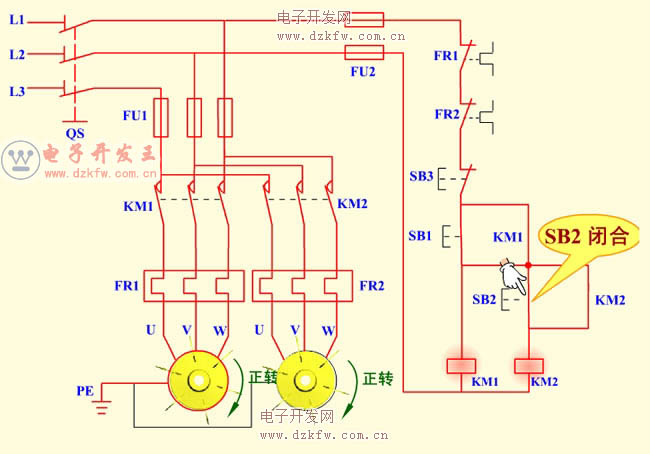

當M1啟動后，按下啟動按鈕 SB2→KM2線圈得電→
→KM2 主觸頭閉合→電動機 M2 啟動連續運轉。
→KM2動合觸頭閉合→實現自鎖。
（4）停止
按下按鈕 SB3→
→ KM1 線圈失電→
→KM1 主觸頭分?jǐn)唷妱訖C M1 失電停轉。
→KM1 動合觸頭分?jǐn)唷獬枣i。
→ KM2 線圈失電→
→KM2 主觸頭分?jǐn)唷妱訖C M2 失電停轉。
→KM2 動合觸頭分?jǐn)唷獬枣i。
（5）停止使用時，斷開電源開關 QS。
5、順序控制線路的其它形式

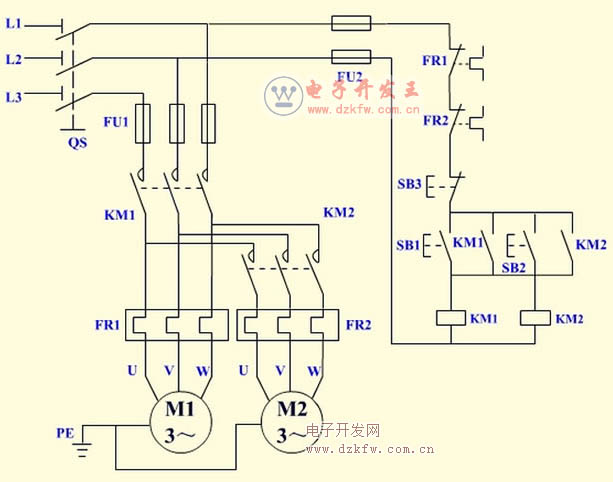

（1）主電路實現順序控制
線路的特點是電動機 M2 的主電路接在 KM（或 KM1）主觸頭的下面。
主電路實現順序控制的工作原理
（2）合上電源開關 QS。
（3）啟動：
按下按鈕 SB1→KM1 線圈得電→
→KM1 主觸頭閉合→電動機 M1 啟動連續運轉。
→KM1 動合觸頭閉合→實現自鎖。
再按下按鈕 SB2→KM2線圈得電→
→KM2主觸頭閉合→電動機 M2 啟動連續運轉。
→KM2 動合觸頭閉合→實現自鎖。
（4）停止：按下 SB3→控制電路失電→KM1、KM2 主觸頭分?jǐn)唷妱訖C M1、M2 同時停轉。
（5）停止使用時，分?jǐn)嚯娫撮_關 QS。

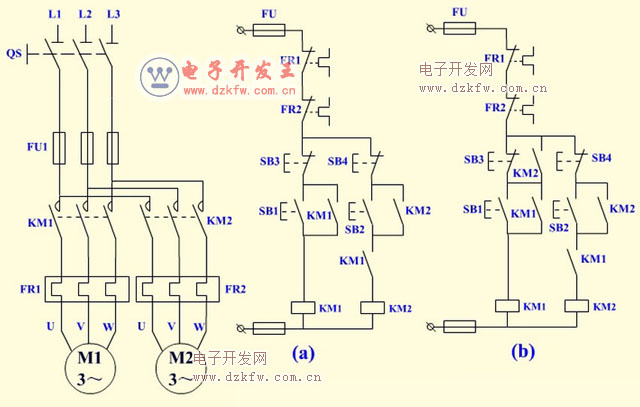

6、控制電路實現順序控制
(1)在電動機 M2 的控制電路中串接了接觸器 KM1 的常開觸頭，只要 M1 不啟動，KM1 常閉觸頭不閉合，KM2 線圈就不能得電，這樣就保證了 M1 啟動后，M2 才能啟動的順序控制要求。
(2)在電動機 M2 的控制電路中串接了接觸器 KM1 的常開觸頭，還在電動機 M1 的停止按鈕 SB3 兩端并接了接觸器KM2 的常閉觸頭，從而實現了 M1 啟動后，M2 才能啟動；而 M2 停止后，M1 才能停止的控制要求，即 M1、M2 是順序啟動，逆序停止。
