會員注冊熱繼電器在長期通電過程中容易出現熱老化現象，就會導致動作特性發生改變，為了保持特性的一致性和穩定性，必須對熱繼電器進行定期校驗。

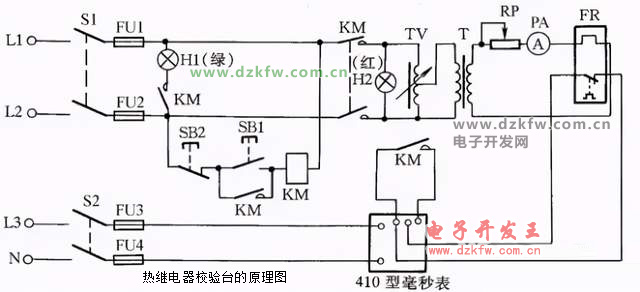

熱繼電器校驗臺如圖：
圖1：熱繼電器校驗臺
主要由調壓器TV、降壓變壓器T、電位器RP、410型毫秒表等元件組成。
三相雙金屬片（熱繼電器FR）應串聯起來，接入試驗回路。在校驗前，先檢查熱繼電器的刻度電流與電動機的額定電流是否相符。然后，給熱繼電器通以1．05IN（額定電流，通過調整RP實現）電流，檢查其同步性，即三相雙金屬片是否同時接觸。如不同步，則使用平口鉗鉗住雙金屬片與支架點焊處來調整同步性。
同步性調好后，先做啟動試驗，給熱繼電器FR通以6IN的電流，在5s內不應動作；其次做運行試驗，給FR通以1.05IN電流，使熱繼電器加熱到穩定熱態，過30min后，慢慢調節RP，使FR動作，再稍往回旋一點，使FR觸點斷開；最后，將試驗電流提高到1．2IN，此時FR應在20min內動作。如此，熱繼電器的整定校驗方告結束。
調整校驗時注意兩點：①不允許用鉗子鉗彎雙金屬片，防止影響保護的穩定性；②校驗連接導線應有足夠的截面積，防止影響動作時間。
