會員注冊１、電流互感器的原理和作用不再贅述，其工作原理示意圖如下，
實際用電量 ＝ 電能表顯示的數字 × 電流互感器的倍率。
２、實際運用中怎樣看電流互感器的倍率：

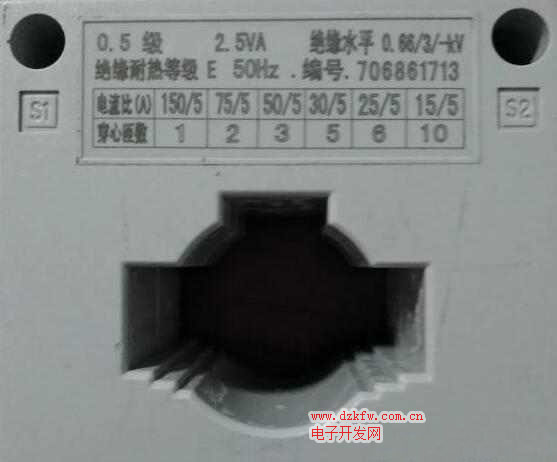

圖例中電流互感器銘牌明確標有穿心匝數及對應的電流比。穿心匝數其實就是電流互感器一次側電源線穿繞的次數。互感器穿線匝數,比如：
①＂150/5 —— 1＂ 即電源線穿過互感器 1 次，互感器的倍是 30 倍。
②＂75/5 —— 2＂ 即電源線穿過互感器 2 次，互感器的倍率是 15 倍。
依此類推
＂50/5——3＂即穿3次，倍率10倍
＂30/5——5＂即穿5次，倍率6倍
……
３、一般地，當實際電流與互感器的一次電流相差太大時，可采用一次線穿繞的方法。但在實際操作中，可能會出現如下情形：
① 或許電源線較粗、硬度過大，只方便穿一次，
② 或許穿過互感器的不是電線，而是銅排或鋁排，僅僅能穿一次，
因此，要根據負荷量等實際情況，盡可能選擇與用電電流相近的電流互感器。
電流互感器的電流比是 100/5，配圖中電源線穿繞互感器 1 次，即此時電流互感器的倍率是 20 倍。實際用電量就是電能表所顯示的數字乘以 20 的積。
