會員注冊工業生產現場維修設備時，有時需要使用電腦連接PLC，通過觀察PLC狀態的變化來幫助維修診斷。常規的連接方法是電腦和PLC之間通過有線電纜相連，但是當電腦和PLC之間相隔太遠時，使用有線電纜連接的方法則行不通，此時可通過WIFI連接的方式來實現無線連接，現將方法分享如下：

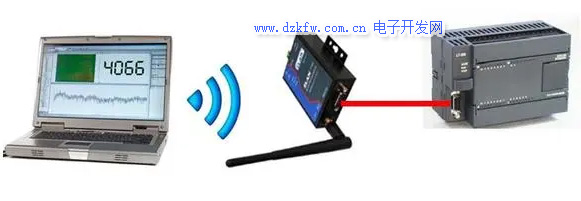

一、對于串口PLC，連接方法如下圖示：
1、在PLC端安裝一個WIFI串口服務器，一端和PLC連接，另一端通過WIFI和電腦無線連接。此時的WIFI串口服務器工作在無線AP模式，可以簡單理解為不帶路由功能的無線路由器，在操作上，就等同于平時我們在家里使用電腦或手機通過WIIF搜索連接無線路由器一樣。連接成功后，電腦端會從WIFI串口服務器獲得一個IP地址。
2、WIFI連接成功后，還需要在電腦端運行虛擬串口軟件，即將WIFI串口服務器上的一個串口虛擬成電腦的本地串口，效果等同于在電腦和PLC之間拉了一條看不見的通訊線。

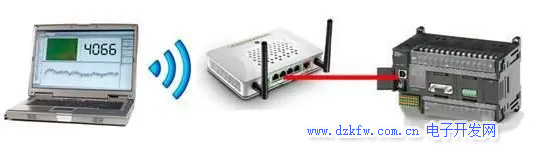

二、對于網口PLC，連接方法如下圖示：
1、 在PLC端安裝一個無線路由器，一端和PLC網絡連接，另一端通過WIFI和電腦連接。
2、 電腦和PLC都可以從無線路由器端獲得一個IP地址，電腦和PLC之間可直接通過IP地址進行訪問。
三、路由器ip地址和PLC的地址網關要一致
1. 將無線路由器設置成AP或者路由模式
（具體方式可以參考無線路由說明書）
2. 設置無線路由器的LAN地址與PLC的地址網關要一致：
例如:PLC的IP地址為：192.168.0.1，則需要將路由器的LAN地址設置為：192.168.0.2
3. 將PLC上的以太網口插入通過網線插入到路由器的LAN接口上，不可插入WAN插口上；
4. 將電腦連接到無線網絡
5. 打開setp7編程軟件，打開PG/PC設置，選擇通訊端口為所使用筆記本電腦的無線網卡端口，設置其他端口無效。
6. 操作將站點上傳至PG：
?
在設備IP地址處輸入需要上載程序的PLC IP地址，確定后即可上傳。
7、其他監控操作一樣。
