會員注冊電子煤氣點火器的種類較多，本文介紹一種結構簡單，制作方便的電子點火器。
工作原理

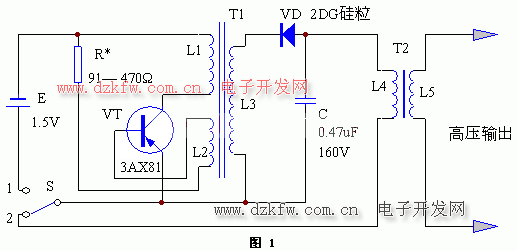

該裝置電路如圖1，它是由振蕩器，高壓整流電路和升壓器組成。由三極管VT及T1的L1、L2、R組成振蕩器，接通電源開關S，VT便產生振蕩，于是在T1的L3端感應出較高的電壓，經二極管VD半波整流后向電容器C充電，同時在T2的L5端感應出更高的電脈沖進行點火。當S撥至“2”檔時，C中的電荷維持放電狀態，直至可靠地將煤氣點燃。整個動作只是在幾秒種內完成。
元器件選擇與制作
E采用一節5號電池。VT采用鍺三極管3AX81，以改善低電壓下的壓降特性，如用硅管則壓降較大，工作效率明顯降低。VD采用2DG系列高壓硅粒，其反壓要求大于250V，C的容量在0.47—0.68uF范圍，耐壓大于160V。T1可用小型半導體收音機中的輸入或輸出變壓器的E型5×7鐵芯，L1用Φ0.17mm高強度漆包線繞30匝，L2用同樣線徑的漆包線繞60匝，L3采用Φ0.06mm的高強度漆包線繞3500匝。T2采用40mm長的磁棒作鐵芯，首先用Φ0.41mm的漆包線在磁棒上繞17匝作L4，然后在L4上套入塑料槽骨架，并用Φ0.06mm的高強度漆包線在骨架上繞1500匝。骨架上共分線槽10個，每個線槽內繞150匝，可有效防止高壓擊穿L5自身。
電路制好后，可在L5兩端接入電極，放置適當距離，撥動S，見兩電極之間閃爍火花即告成功。
