早期的邏輯板一般是屏生產廠家提供，為了屏體正常包退包換，液晶電視生產廠家是不允許維修工程師對邏輯板進行維修的。隨著液晶電視的迅速發展，液晶電視廠家只購買上游提供的液晶面板，其他如背光模組、邏輯板均自行生產，所以，液晶生產廠家已允許自己的專業維修工程師進行背光模組及邏輯板維修，以達到快速解決客戶及用戶問題的目的。事實上，由于邏輯板是液晶電視數字處理電路與液晶面板顯示電路的橋梁，故障率是比較高的，且出現的故障現象往往與液晶面板產生的故障相似，而液晶面板的維修需要專業的高昂的維修設備進行，所以，為了準確判別故障部位并進行維修，維修邏輯板意義重大。邏輯板電路被稱作TCON電路。

一、邏輯板的作用

      它是控制PANEL液晶面板時序動作的核心電路，控制掃描驅動電路何時啟動，并將輸入的數字視頻信號(例如LVDS信號)轉換成數據驅動電路所用的數據信號形式(例如mini-LVDS信號或RSDS信號)，并傳遞到數據驅動電路(COF IC即液晶面板下端連接的電路)，控制數據驅動電路適時開啟。TCON電路就是液晶屏的圖像驅動電路，液晶電視出現的一-些有別于CRT電視的特殊故障，如花屏、圖像翻轉、圖像倒置、圖像發白等都是TCON電路造成。

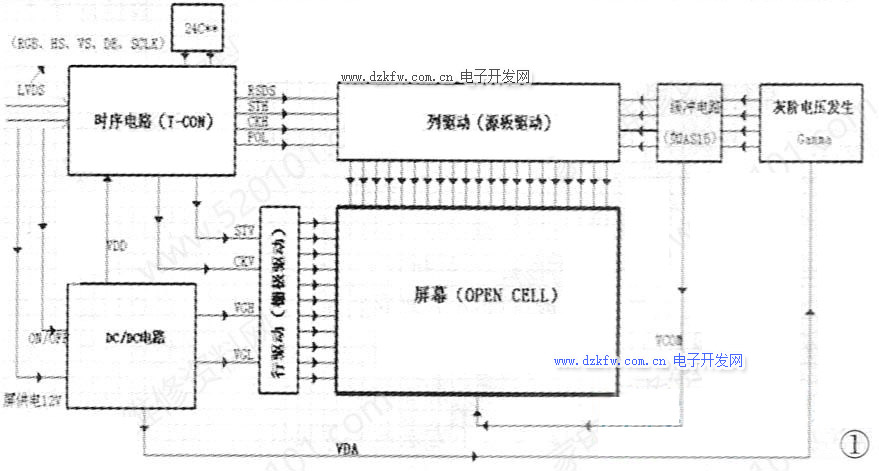

二、邏輯板的電路組成(見圖)

1、時序電路：核心電路，控制掃描驅動的啟動，并將數字LVDS視頻信號轉化為數據信號形式。

2、DC/DC電路:直流-直流電壓轉換電路，為邏輯板各單元電路提供工作電壓。

3、行列驅動:控制液晶面板內的MOS管單元開啟或關閉。

4、灰階電壓發生器:控制液晶面板內部液晶單元的翻轉角度。

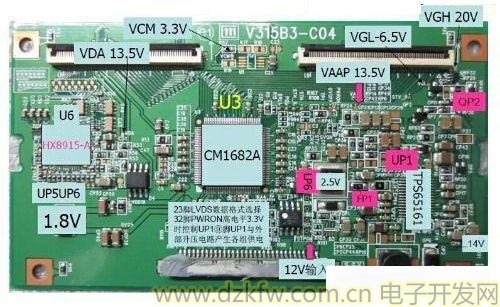

三、邏輯板實物圖及主要供電的作用

1、邏輯板(TCON板)電壓分析

       (1)VDD電壓:一般為3.3V，用于T-CON板集成塊的供電;

       (2)vGL電壓:屏TFT薄膜開關MOS管的關斷電壓，一般為-5V;

       (3)VGH電壓:屏TFT的開通電壓，一般為20V~35V;

       (4)VDA電壓:屏數據驅動電壓，一般為14V~20V，由伽馬校正電路產生灰階電壓，灰階電壓約有14路不同的階梯電壓;

       (5)Vcom電壓:屏公共電極電壓(伽馬校正電壓最大值的1/2)。

       注意:不同的屏VGL、VGH電壓值不同。以上任一電壓有問題都會出現相關的圖像故障，屬故障多發部

2、邏輯板的控制電壓

      (1 )LVDS-SEL:LVDS格式識別腳即VESA/JEDIA格式控制腳。對應不同的屏該腳電平不一致，一般高電平時默認JEDIA，低電平時默認VESA，除三星屏外絕大部分默認VESA。

      (2)BIT-SEL屏BIT數控制，僅對高清屏而言。有些屏灰度等級用8BIT模式再現，也能工作在10BIT顯示模式下，BIT-SEL就是用來控制屏的BIT數工作狀態的。

四、邏輯板的檢修思路

1、粗查檢查步驟

      (1)外觀檢查看主要芯片、電源IC、濾波電容等易損元件是否存在燒黑或表面顏色異常。

      (2)測量各供電測試點是否存在短路阻值變小。

      (3)測各供電測試點電壓是否正常(如電源供電Vec5V/12V;主芯片3.3V、2.5V、1.8V、1.2V 等;VAA電壓14V;VGH電壓20V~V;VGL電壓-5V等)。

      (4)測IC信號線LVDS對地阻值DDR與主芯片之間數據交換是否有不良。

      (5)檢查各連接線排插(屏線與邏輯板邏輯板與屏之間)是否存在接觸不良。

2、細查檢修流程

      (1)首先檢測屏供電是否正常，確認是否有12v輸入。若無，先檢測保險電阻好壞，12V不正常查看屏線接口和屏線，判斷方法:輕按屏線，如畫面出現異常，則大體可判斷為屏線或屏線接口問題，檢測屏線或者板供電是否正常。確認12V是否對地短路，可斷開FP1確定。

      (2)確認屏供電正常后，取下邏輯板到屏的連接線，測量各供電測試點電壓是否正常:如VDD、VGH、VGL、VCom、VDA。若電壓正常則可判斷為屏體故障，需檢測屏體若不正常為邏輯板故障，按以下方法檢測邏輯板。

      (3)邏輯板檢測:發現各供電測試點電壓異常時，先測量大電容、三極管、二極管是否有短路或者開路問題，測量阻值是否有變小等現象。若無以上現象，-般是開關電源集成電路出現問題。

      (4)VDA電壓異常檢修:取下邏輯板到屏的連接線，若VDA恢復正常，一般是屏線和屏線接口有針腳短路導致。要判斷PCB板VDA測試點對地電阻是否短路，可斷開后面COF對應的電容，若測量VDA對地電阻恢復正常，則對應的電容漏電，若不正常，可確認屏體上COF驅動電路有故障，只能更換屏體了。若VDA仍不正常，則確認DC/DC電源電路有問題。

3、檢修實例

      故障現象1:屏幕上出現很規則的豎條(有無信號均出現)。故障分析:根據故障現象，判斷故障范圍應是邏輯板到屏電路異常導致，包含軟件及硬件。故障檢修:為了準確判斷軟硬件的故障，仔細觀察黑屏狀態下屏幕的現象，一般有兩種情況:一是黑屏?xí)r屏幕偏紅或偏綠，屬于邏輯板故障或屏線接觸不良;二是黑屏?xí)r正常，屬于主程序或屏參不對導致。經觀察，此故障屬于第一類。

      本著先易后難的檢修原則，輕輕碰觸屏線瞬間豎條消失，說明屏線接觸不良或損壞，重新封膠固定一下屏線，屏幕恢復正常。老化一段時間后，屏幕再次出現豎條，說明屏線已損壞，重新?lián)Q用一條新屏線，老化一天，未出現問題，故障排除。

      故障現象2:屏幕出現不規則暗影。故障分析:根據故障現象，判斷故障范圍應是邏輯板到屏異常導致。故障檢修:首先檢查邏輯板的TFT開通電壓VGH，正常值為27V，實測10.2V，經檢查為Q2性能不良導致，更換后，機器恢復正常。

      故障現象3:42E360E黑屏，伴音正常。故障分析:黑屏伴音正常，基本說明電源板供電正常，輕輕敲擊屏，屏幕有漏光，說明屏背光供電正常，實測正常，由此判斷故障重點在邏輯板電路。故障檢修:首先測邏輯板(6870C-0469A)各關鍵點電壓，實測邏輯板VGL為-4.92V，正常;再測VGH為0V，顯然不正常，拔掉與屏的連接線，VGH電壓仍為0V，看來故障出在邏輯板本身。檢查邏輯板vGH電路，發現C124、C136(均為10uF電容)短路，換用兩只新電容，再測VGH電壓為27V，開機，恢復正常。

      故障現象4:滿屏豎線，且變色。故障分析:根據故障現象，判斷故障為邏輯板或COF異常導致。故障檢修:因屏線變色，首先輕輕碰觸屏線，屏幕無反應說明屏線接觸良好。懷疑驅動板不良無法正常驅動TFT開關管，從而導致液晶單元翻轉異常，檢測驅動板VGL.VGH電壓，發現VGH電壓為0V，正常值約為27V ，順查發現板有裂縫，銅箔斷裂開路導致，重新連焊后，開機一切恢復正常。

      小結:通過實際維修，發現邏輯板的VGH、VGL電壓故障率較高，尤其是VGH電壓，所以請大家在檢修此類故障時，要重點檢查VGH電壓是否正常，以便少走彎路。

      編者注:在實際維修中，圖像異常的故障涉及的板件較多，主板、邏輯板及液晶屏均有可能。對邏輯板關鍵點電壓進行測量，可有效地縮小故障范圍，從而達到快速檢修的目的。
