低壓斷路器是一般由觸頭系統、滅弧裝置、傳動機構、脫扣器、基架和外殼等幾部分組成，在投入運行時，操作手柄已經使主觸頭閉合，自由脫扣機構將主觸頭鎖定在閉合位置，各種脫扣器進入運行狀態。

那脫扣器又是起到什么作用呢？

脫扣器是指與斷路器機械上相連的（或組成整體的），用以釋放保持機構并使斷路器自動或人為斷開的裝置。一般說來，傳統的雙金屬片熱脫扣器與拍合式或螺線管式磁脫扣器為機械式脫扣器，其僅與產品的導電部分組成一個整體。電子電磁式脫扣器為近些年新興的脫扣器，由此開發出眾多的智能型產品，其受環境溫度影響較小，可靠性更高，同時通過控制器可以設置更多的參數以滿足不同的使用需求。以上都是斷路器的過電流脫扣器，除此之外常見的還有分勵脫器口和欠壓脫扣器。

作為低壓斷路器的核心部件，脫扣器有不同分類，各有各的作用及工作原理，待我細說：

一、脫扣器的分類及使用原理

脫扣器是指與斷路器機械上相連的（或組成整體的），用以釋放保持機構并使斷路器自動斷開的裝置。在斷路器內部有四種脫扣器，也即磁脫扣器、熱脫扣器、分勵脫扣器和欠壓脫扣器。

1、熱脫扣器

熱磁脫扣器提供磁保護和熱保護，熱保護也就是過載保護，其安秒曲線為過載長延時L保護特性。

熱保護：電流經過脫扣器時熱元件發熱（直熱式電流直接過雙金屬片），雙金屬片受熱變形，當變形至一定程度時，推動牽引桿旋轉從而帶動機構動作切斷電路。

熱脫扣原理：

當發生過載時，電流較小，依靠磁脫扣器是無法脫扣的，這時就要利用熱脫扣器。

熱脫扣器中主要部件為雙金屬片，一般是兩種不同的金屬或金屬合金者壓制而成。金屬或金屬合金有一個特點，就是不同的金屬或金屬合金在受熱的情況下，膨脹后體積變化不一致，于是當其被加熱后，對于兩種不同材質金屬或合金組成的雙金屬片，它就會向膨脹系數低的一面彎曲，利用彎曲度推動脫扣桿旋轉運動，執行脫扣跳閘動作，從而實現過載保護。由于過載保護是通過熱效應實現的，所以又被稱為熱脫扣器。

（對于導體發熱發熱不夠時，雙金屬片上纏繞著電熱絲，，主回路電流越大，電熱絲的發熱量就越大，雙金屬片的變形度也越大越快）

2、電磁脫扣器

電磁脫扣器一般用于短路保護，其安秒特性曲線有短路短延時S保護特性和短路瞬時I保護特性。

電磁脫扣器實際上是一個磁回路。線路中通過正常電流時，電磁鐵產生的電磁力小于彈簧的拉力形成反作用力，銜鐵不能被電磁鐵吸動，斷路器正常運行。當線路中出現短路故障時，電流超過正常電流的若干倍，電磁鐵產生的電磁力大于彈簧的反作用力，銜鐵被電磁鐵吸動通過傳動機構推動自由脫扣機構釋放主觸頭。主觸頭在分閘彈簧的作用下分開切斷電路起到短路保護作用。

斷路器磁脫扣器本質上就是一個電磁鐵設備，由一個線圈和線圈中的銜鐵或鐵芯組成。當通過短路電流時，線圈勵磁，銜鐵或鐵芯快速運動（平移或旋轉），改變斷路器合閘杠桿平衡系統，斷路器在儲能彈簧的作用下跳閘。至于過電流脫扣器何時動作，使得電流流過得以保護，取決于斷路器裝設的過電流脫扣器類型，可以裝設過流、短路和其他各種保護，這些保護裝置一旦監測到回路上的電流超過了保護范圍值，就會脫扣器進入動作狀態，使得斷路器動作跳閘。

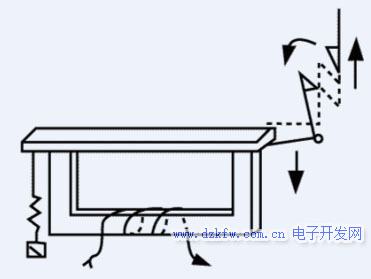

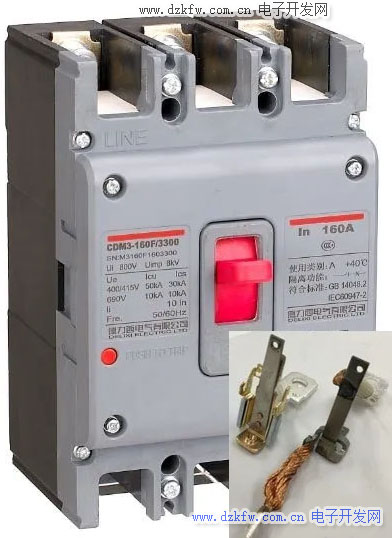

拍合式脫扣器

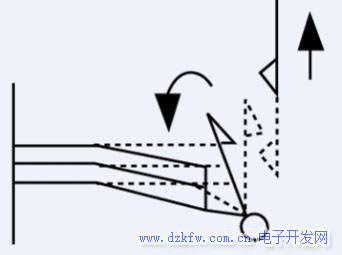

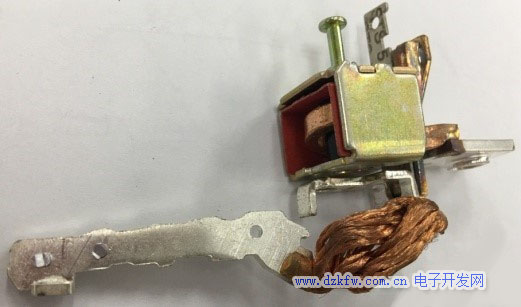

螺線管式脫扣器

3、欠壓脫扣器

欠壓脫扣器用在主回路的欠電壓保護中。欠壓脫扣器指當繼電器或脫扣器的端電壓降至預定值時，使機械開關電器有延時或無延時斷開或閉合的繼電器或脫扣器。

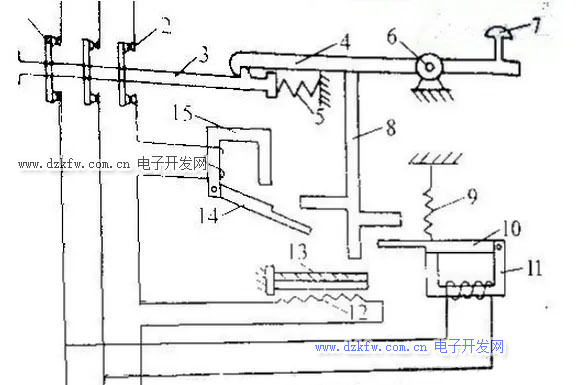

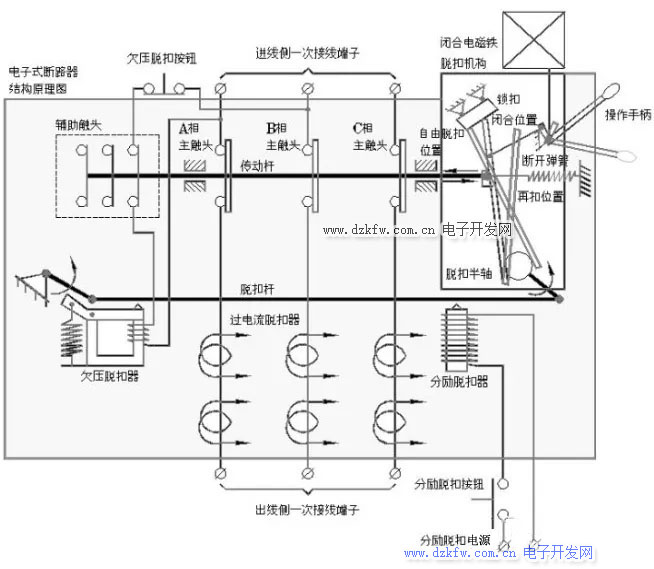

1） 當線路電壓正常時電壓脫扣器11產生足夠的吸力，克服拉力彈簧9的作用將銜鐵10吸合,銜鐵與杠桿脫離，鎖扣與搭鉤才得以鎖住，主觸頭方能閉合。

2） 當線路上電壓全部消失或電壓下降至某一數值時，欠電壓脫扣器吸力消失或減小,銜鐵被拉力彈簧9拉開并撞擊杠桿，主電路電源被分斷。

3） 同樣道理,在無電源電壓或電壓過低時，自動空氣開關也不能接通電源。

4、分勵脫扣器

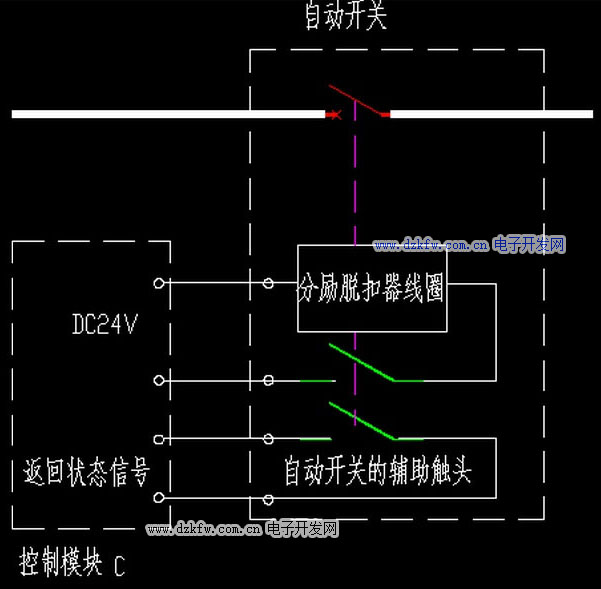

分勵脫扣器用于遠距離操作低壓斷路器分閘控制。它的電磁線圈獨立于斷路器的電源，由控制電源匹配相應的分勵脫扣器（分勵脫扣器具有多種控制電壓）。需要進行分閘操作時，按動常開按鈕使分勵脫扣器的電磁鐵得電吸動銜鐵，通過傳動機構推動自由脫扣機構，使低壓斷路器脫扣。

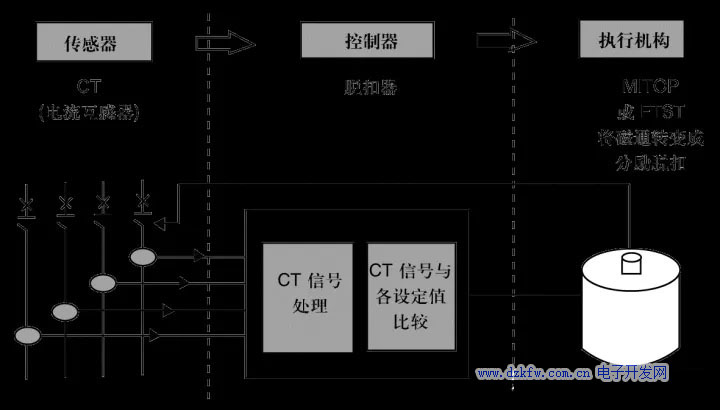

電子脫扣器可以有以上所有功能，并可以方便地進行整定。電子脫扣器就是用電子元件構成的電路，檢測主電路電流，放大、推動脫扣機構，也可以檢測主回路的電壓變化，從而使斷路器脫扣。

隨著社會經濟的發展，人們對電力系統可靠性和智能化的要求也越來越高，對此，國家提出了建設智能電網的戰略方針，也推動了斷路器向多功能、高性能、智能化的方向發展。作為低壓斷路器核心部分的脫扣器的智能化，也是現在的行業發展趨勢。

守護我們電力系統，就是為了守護我們的用電安全，脫扣器在斷路器中的應用可謂“重中之重”。

二、脫扣器的應用

在額定工作電壓的35%-70%時，欠電壓脫扣器能可靠使斷路器脫扣。

在額定工作電壓的85%-110%時，欠電壓脫扣器能保證斷路器合閘。

在額定工作電壓低于35%時，欠電壓脫扣器能防止斷路器合閘。

主要是防止配電線路中電壓不穩定造成對設備的損害，裝了欠壓脫扣器后，一旦線路中電壓波動過大，斷路器會自動脫扣，從而保護用電設備。

MCCB和MCB一般為熱磁式斷路器，如下：



MCCB的熱磁脫扣器

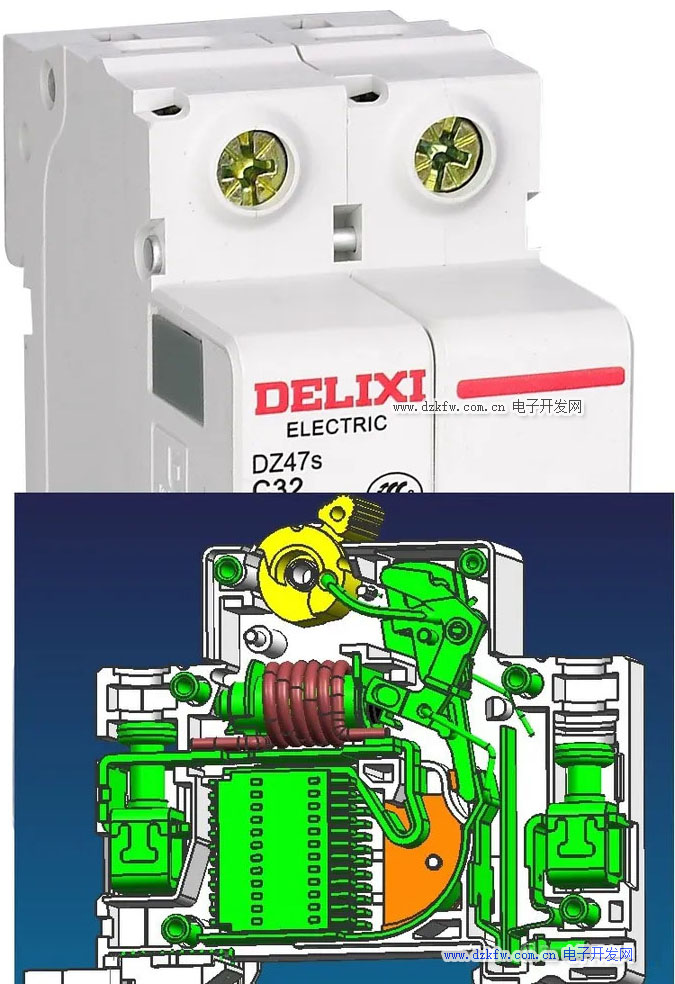

MCB的熱磁脫扣器

ACB框架式斷路器也有熱磁式斷路器，但更多的是電子式脫扣器：


對于新手而言，需要一個一個知識點學習，最后整理成為自己的知識網絡，融會貫通會才能成為高手。
