會員注冊絲桿電機或直線步進馬達是通過磁轉子鐵芯與定子產生的脈沖電磁場的相互作用而產生的旋轉。 絲杠馬達將馬達內部的旋轉運動轉換為直線運動，那么，下面一起了解下絲桿電機基本原理吧!

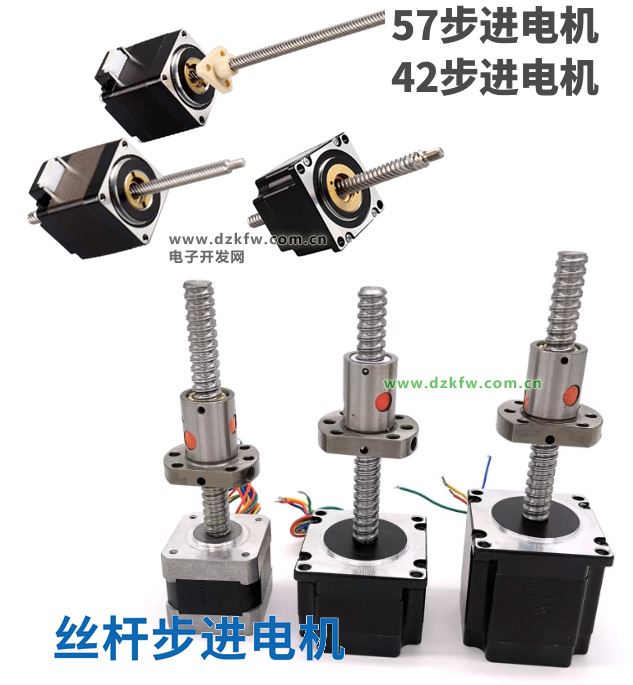

絲桿電機的基本原理
絲桿電機的基本原理是螺桿與螺母的嚙合，以某種方式防止螺桿與螺母的相對旋轉，使螺桿能夠沿軸向移動。 一般來說，實現這種變化有兩種方法。 一種是在電機內部構建帶內螺紋的轉子， 二是使用螺桿作為電機的輸出軸，通過電機外部的外傳動螺母與螺桿嚙合實現直線運動。 因此，大大簡化了設計，無需安裝外部機械連桿，轉子的內螺紋與螺釘嚙合實現直線運動。在很多應用領域都可以直接使用螺旋步進電機進行準確的直線運動。
絲桿電機使用詳情
1 .絲杠電機工作時，各相繞組不要不斷通電，而是按一定規則依次通電。
2 .每次輸入脈沖電信號時轉子旋轉的角度稱為步進角。
3 .螺桿馬達可以根據特定的指令控制角度和速度。 步進數與脈沖數一致，輸出軸的角位移與輸入脈沖成比例。 在控制速度時，在角度控制中，每次輸入脈沖時定子線圈切換一次，輸出軸旋轉1角度。其轉速與脈沖頻率成比例。 通過改變通電順序，連續脈沖被提供給步進電機的繞組，各相繞組依次連續通電，步進電機連續旋轉，即改變定子磁場的旋轉方向，可以控制電機的正轉或反轉。
4 .絲桿電機具有自鎖能力。 則電機停止在一定的位置，即下一個脈沖控制的角位移的終點位置，如果控制脈沖停止輸入，然后對一個脈沖控制的繞組繼續直流通電，停止時步進電機可以實現轉子的定位。
要將步進電機從旋轉運動轉換為直線運動，簡單的設計是將螺母組裝到步進電機中，在電機內部實現直線轉換。
該方法大大簡化了結構設計，在許多應用領域，無需安裝外部機械聯動裝置，即可直接使用直線電機進行精密的直線傳動。
根據推力選擇合適的電機和尺寸后，選擇合適的導線，同時考慮速度和加速度。
絲桿電機的速度和推力呈反比關系。 為了充實電機/絲杠的選型數據，請參考不同電機尺寸的速度/推力曲線。也就是說，提高電機的轉速后，電機的推力相應地減少。
這兩個步驟為電機/絲杠的選擇提供了基礎，但也需要考慮其他變量。
絲桿電機工作循環、系統壽命、環境因素、重復定位精度、允許間隙、加減速要求、驅動條件、水平或垂直安裝很多變量會影響電機的選型，因此在選型時，強烈建議在確定提案之前進行實際測試。
以上介紹的就是絲桿電機基本原理，如需了解更多，可隨時關注我們的公眾號 電子開發網 !
