單相電動機工作原理：兩個在空間互差90度電角度的繞組，產生的磁通軸線在空間也互差90度電角度，再通以不同相位的電流就能產生二相旋轉磁場，從而能產生啟動轉矩使電動機動起來。
電機內部有兩個繞組，一個主繞組也就是運行繞組，一個是副繞組也就是啟動繞組。

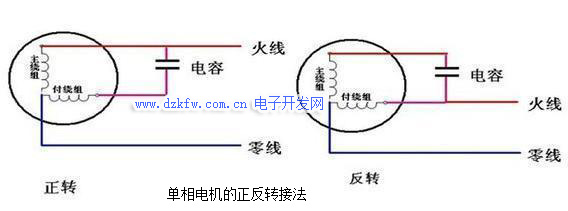

單相電機火線零線可以接反，以上圖為例，改變了火線的位置，即改變了電容兩端所接的線，便實現了電機的正反轉功能。

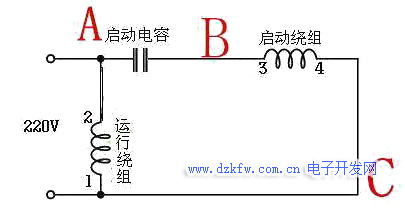

從上圖我們可以看出，我們把萬用表電阻檔，把兩表筆分別放在A點、B點時，AB之間的阻值其實是啟動繞組和運行繞組兩個繞組串一起的結果，所以阻值最大。再小一點的是，BC的阻值，即啟動繞組阻值；最小的是AC的阻值，即運行繞組阻值，而且滿足AC+BC＝AB。（大多數單相電機的主繞組阻值都小于副繞組）
如圖加了一個換向開關，其實就是在改變電容兩端的接線。到這里，我們大致上應該明白了單相電動機的使用了。
二、電風扇調速原理1、電機工作原理
示意圖

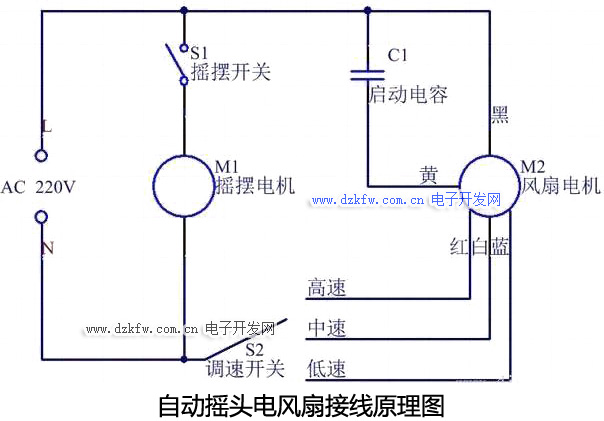

從上圖可以看出，此電路一共可以分為三大部分，最左邊的220v交流電路，中間的搖擺電路，最右邊的風機電路。電風扇電機是單相交流電機，它的內部有兩個繞組，一個叫運行繞組（也稱主繞組），另一個成為啟動繞組（也成為副饒組）。啟動電路由分相組成，使主副繞組在空間上相隔90°電角度。調速電路是串聯一個電抗器調速開關組成，通過調電抗大小，來改變電機的電壓實現調速。弄明白這個電路圖后，足以修理電風扇了。
我們的這個電風扇原理圖，是有兩個電機，如上圖是搖擺電機，電機類型是爪極式永磁同步電動機，可以直接接220V電源工作。當需要電風扇搖頭時，只需要按下搖頭開關即可。

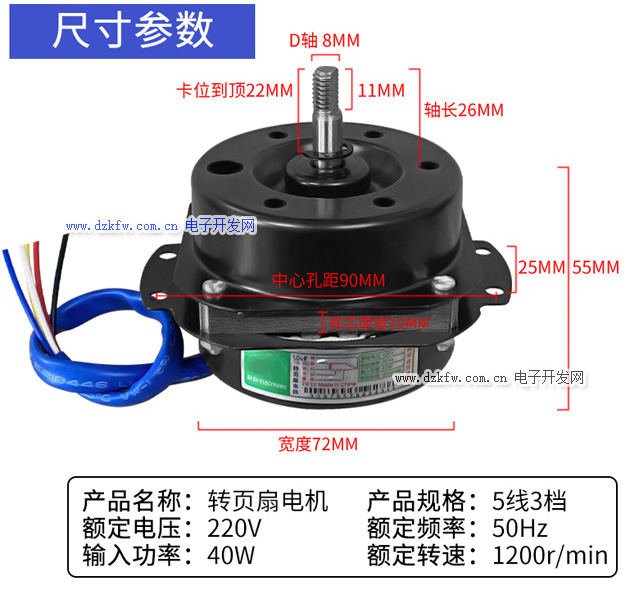

我們看到風扇吹風電機出來有五根線，通過電路圖我們也可以看出來，有兩根線是接到電容兩端的，還有三根線是用于調速的。

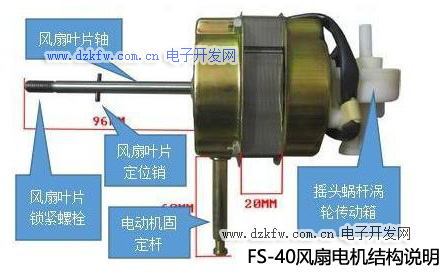

像上圖這個電機具有后面的機構，是手動拉桿式搖頭的，這種風扇只有這一個電機。
2、電機三種調速方式
電抗器調速

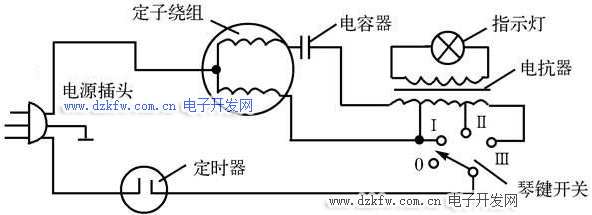

電抗器線圈具有電抗作用，電動機與電抗線圈串聯后降低了電動機兩端電壓，同時降低了電動機的磁場強度，使轉速減慢。上圖為電容式電動機串聯電抗器調速電路原理圖，由于電風扇的電容式電動機定子上的主副繞組在空間互成90°，所以主副繞組畫成垂直。圖中電抗器與電動機繞組串聯，起降壓作用，接上電源后，調速開關可選擇高、中、低3擋，這樣可以得到不同的轉速。簡單說來，因為打在不同的檔位，串聯在電風扇電路中的電抗器感抗XL大小不同，所以風扇電路中的電流大小不同，風扇的轉速就不同。電抗器除降壓外，還作電風扇指示燈的電源用。電抗器調速的優點是比較簡單，缺點是需要專用的電抗器，成本比較高，同時增加了損耗，降低功率因數。
不同容值電容串聯在交流回路中，利用電容對交流電的容抗特性，我們可以計算出容抗，然后再根據串聯阻抗分壓原理，得出串聯多大的電容，就會分出多大的電壓，電壓不同，電流就不同，轉速也會不同，從而對風扇起調速作用。
晶閘管無極調速
無級調速一般采用雙向晶閘管作為風扇電動機的開關．利用晶閘管的可控特性，通過改變晶閘管的控制角α，使晶閘管輸出電壓發生改變，達到調節電動機轉速的目的。在電源電壓每個半周起始部分，雙向晶閘管VS為阻斷狀態，電源電壓通過電位器RP，電阻R向電容C充電，當電容C上的充電電壓達到雙向觸發二極管VD 的觸發電壓時，VD導通，C通過VD向VS的控制極放電，使VS導通，有電流流過電機繞組。通過調節電位器RP的阻值大小，可調節電容C的充電時間常數，也就調節了雙向晶閘管VS的控制角α，RP越大，控制角α越大，負載電動機M上電壓變小，轉速變慢。
三、用風扇電機進行diy時如何接線
其實在上面的內容已經有所說明了，我們一般看到多一點的就是圖中5根線的風扇電機。5根線有5中顏色，如本文【電機工作原理】斷落中分享的電路圖，一般的黑是零線，黃是電容啟動線，紅白藍是3檔位。我們也可以用萬用表測試一下，兩兩進行測試，結合本文開始分享的知識說明，阻值最大的2根是接電容，其中有一根一般都是零線。
如此，關于電風扇的知識我們已經掌握差不多了，希望讓您有所收獲。
