會員注冊我們在工業控制、儀器儀表以及電力通信等領域中是需要進行較遠距離數據交換的。我們知道在以前使用的RS232串口通信由于采用的是點對點通訊方式，最大的傳輸距離也只有十幾米遠，并且在傳輸數據時RS232傳輸方式會受電磁的干擾造成信號傳輸?shù)腻e(cuò)誤。為了彌補RS232通信的缺點，RS485通信方式就呼之欲出了。下面我來聊聊關于RS485的通信方式。
RS485通信
我們知道RS485通信是在RS232接口不足的情況下推出的一種新的接口標準，這種通訊的連接方式具有以下幾種特點。第一是它在信號的傳輸方式上采用了差分傳輸方式，采用這種傳輸方式能夠抑制共模信號的干擾，特別是在工業現場環境比較復雜的情況下，會有各種電磁干擾，采用差分通信可以有效地提高數據傳輸?shù)目煽啃浴?
RS485通信連接比較簡單，它的信號線只有兩根，一般用D+和D-來表示，當要傳輸“1”信號時，這兩根線的電壓差為+0.2V到+6V；當要傳輸“0”信號時，這兩根線的電壓差為-0.2V到-6V，由此可見它們屬于典型的差分通信方式。
第二點是RS485通訊連接方式的傳輸速度要比RS232快數十倍以上，我們知道RS232傳輸?shù)臄?shù)據速度一般只有每秒一兩百千比特，而RS485通訊速率最大傳輸速度可以達到10兆比特每秒以上。
第三點是RS485通訊連接方式內部的物理結構使用的是平衡驅動器和差分接收器，通過這兩種組合，可以提高RS485通訊的抗干擾能力。
第四點是在RS485通訊總線上可以進行聯網，實現多機通訊。在總線上允許掛載多個收發器，比如通過RS485專用芯片可以掛32個、64個、128個、256個等不同設備的驅動器。

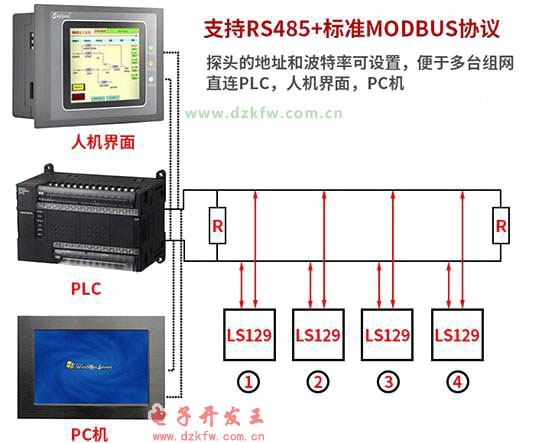

第五點從RS485的接口來看是非常簡單的，在與單片機通信時，可以使用一個RS485轉換器，就可以直接與單片機的UART串口連接起來了。它的通信協議也使用的是異步串行通信協議，由于采用的是差分通信，因此接收數據和發送數據是不能同時進行的，所以我們說，RS485也是一種半雙工的通信方式，通信連接方式如下圖所示。
RS485的應用

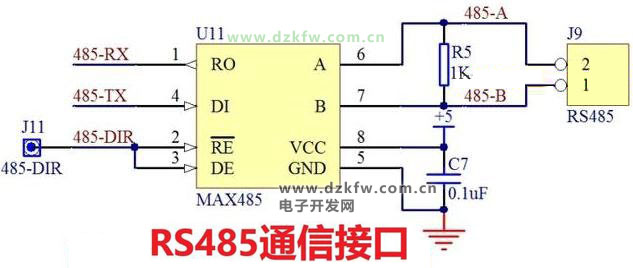

RS485是一種半雙工的通訊模式，在很多工控領域中都會用到，比如可編程控制器（PLC）的通信、變頻器的通信以及觸摸屏（HMI）通信等都會用到這種通信方式。甚至在單片機的通信中也可以采用RS485進行通信，通信時，我們只需要在上位機與單片機之間采用一款常用的RS-485轉換器就可以了，如下圖所示。在通信時為了提高抗干擾能力，需要在靠近MAX485芯片引腳的A和B之間并接一個電阻，這個電阻的阻值可以從100歐姆到1千歐之間都是可以的。
