會員注冊串口通訊,9600波特率,數據格式是8,N,1, 請問一秒可以傳輸多少個字節的數據？
9600，n,8,1

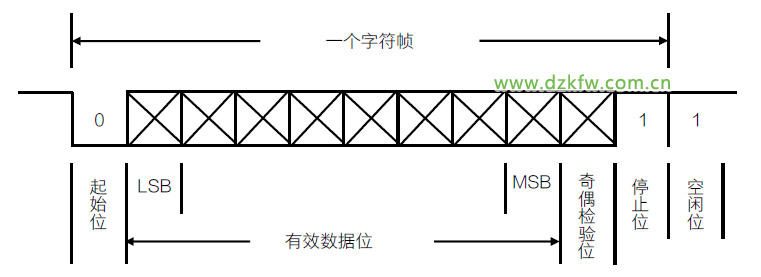

實際上，在發送一個字節的時候，除了需要發送8BIT數據外，還需要發送1bit開始位、1bit停止位、1bit的校驗，加起來發送一個字節就是11BIT.
因此，1秒發送的字節=9600/（8+1+1+1）=？（計算一下）
簡介
串口是一種非常通用的設備通信的協議（不要與通用串行總線Universal Serial Bus(USB)混淆）。大多數計算機包含兩個基于RS232的串口。串口同時也是儀器儀表設備通用的通信協議；很多GPIB兼容的設備也帶有RS-232口。同時，串口通信協議也可以用于獲取遠程采集設備的數據。
串口通信的概念非常簡單，串口按位（bit）發送和接收字節。盡管比按字節（byte）的并行通信慢，但是串口可以在使用一根線發送數據的同時用另一根線接收數據。它很簡單并且能夠實現遠距離通信。比如IEEE488定義并行通行狀態時，規定設備線總長不得超過20米，并且任意兩個設備間的長度不得超過2米；而對于串口而言，長度可達1200米。
典型地，串口用于ASCII碼字符的傳輸。通信使用3根線完成：（1）地線，（2）發送，（3）接收。由于串口通信是異步的，端口能夠在一根線上發送數據同時在另一根線上接收數據。其他線用于握手，但不是必須的。串口通信最重要的參數是波特率、數據位、停止位和奇偶校驗。對于兩個進行通行的端口，這些參數必須匹配：
波特率
這是一個衡量符號傳輸速率的參數。它表示每秒鐘傳送的符號的個數。例如300波特表示每秒鐘發送300個符號。當我們提到時鐘周期時，我們就是指波特率，例如如果協議需要4800波特率，那么時鐘是4800Hz。這意味著串口通信在數據線上的采樣率為4800Hz。通常電話線的波特率為14400，28800和36600。波特率可以遠遠大于這些值，但是波特率和距離成反比。高波特率常常用于放置的很近的儀器間的通信，典型的例子就是GPIB設備的通信。
數據位
這是衡量通信中實際數據位的參數。當計算機發送一個信息包，實際的數據不會是8位的，標準的值是5、6、7和8位。如何設置取決于你想傳送的信息。比如，標準的ASCII碼是0～127（7位）。擴展的ASCII碼是0～255（8位）。如果數據使用簡單的文本（標準 ASCII碼），那么每個數據包使用7位數據。每個包是指一個字節，包括開始/停止位，數據位和奇偶校驗位。由于實際數據位取決于通信協議的選取，術語“包”指任何通信的情況。
停止位
用于表示單個包的最后一位。典型的值為1，1.5和2位。由于數據是在傳輸線上定時的，并且每一個設備有其自己的時鐘，很可能在通信中兩臺設備間出現了小小的不同步。因此停止位不僅僅是表示傳輸的結束，并且提供計算機校正時鐘同步的機會。適用于停止位的位數越多，不同時鐘同步的容忍程度越大，但是數據傳輸率同時也越慢。
奇偶校驗位
在串口通信中一種簡單的檢錯方式。有四種檢錯方式：偶、奇、高和低。當然沒有校驗位也是可以的。對于偶和奇校驗的情況，串口會設置校驗位（數據位后面的一位），用一個值確保傳輸的數據有偶個或者奇個邏輯高位。例如，如果數據是011，那么對于偶校驗，校驗位為0，保證邏輯高的位數是偶數個。如果是奇校驗，校驗位為1，這樣就有3個邏輯高位。高位和低位不是真正的檢查數據，簡單置位邏輯高或者邏輯低校驗。這樣使得接收設備能夠知道一個位的狀態，有機會判斷是否有噪聲干擾了通信或者是否傳輸和接收數據是否不同步。
2補充
比特率
在數字信道中，比特率是數字信號的傳輸速率，它用單位時間內傳輸的二進制代碼的有效位(bit)數來表示，其單位為每秒比特數bit/s(bps)、每秒千比特數(Kbps)或每秒兆比特數(Mbps)來表示(此處K和M分別為1000和1000000，而不是涉及計算機存儲器容量時的1024和1048576)。
波特率
波特率指數據信號對載波的調制速率，它用單位時間內載波調制狀態改變次數來表示，其單位為波特(Baud)。 波特率與比特率的關系為：比特率=波特率X單個調制狀態對應的二進制位數。
顯然，兩相調制(單個調制狀態對應1個二進制位)的比特率等于波特率；四相調制(單個調制狀態對應2個二進制位)的比特率為波特率的兩倍；八相調制(單個調制狀態對應3個二進制位)的比特率為波特率的三倍；依次類推。
RS232是要用在近距離傳輸上最大距離為30M
RS485用在長距離傳輸最大距離1200M
